목재쌓기 구조 3D 니켈 나노튜브에서 손잡이와 축방향 스핀 텍스처를 자유롭게 조절하기

초록

**

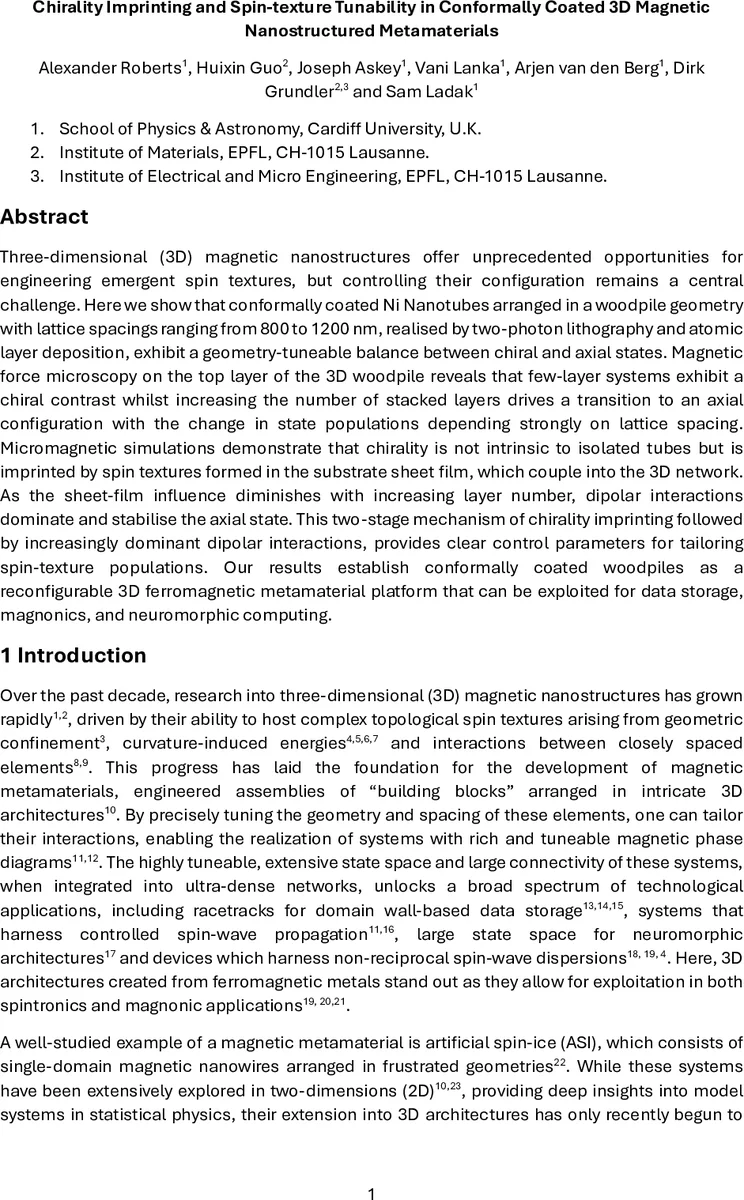

본 연구는 두‑광자 리소그래피와 원자층증착(ALD)으로 제작한 목재쌓기(woodpile) 형태의 Ni 나노튜브 메타물질을 이용해, 층 수와 격자 간격을 조절함으로써 손잡이(키랄) 스핀 구조와 축방향 스핀 구조 사이의 전이를 정밀하게 제어한다는 것을 보여준다. 마그네틱 포스 현미경(MFM)과 마이크로자기 시뮬레이션 결과, 얇은 층에서는 기판의 얇은 시트 필름에 의해 손잡이 텍스처가 ‘인쇄(imprint)’되지만, 층이 늘어날수록 쌍극자(dipolar) 상호작용이 우세해 축방향 상태가 지배한다. 이러한 두 단계 메커니즘은 3D 자성 메타물질의 스핀 텍스처를 설계·재구성하는 새로운 설계 파라미터를 제공한다.

**

상세 분석

**
이 논문은 3차원(3D) 자성 나노구조가 제공하는 스핀 텍스처의 풍부한 자유도를 실제로 활용하기 위한 구체적인 설계·제어 전략을 제시한다. 먼저, 저자들은 두‑광자 리소그래피(TPL)와 원자층증착(ALD)을 결합해, 나노미터 수준의 두께를 갖는 Ni 코팅이 균일하게 입힌 나노튜브를 목재쌓기(woodpile) 격자 형태로 배열하였다. 격자 간격은 800 nm에서 1200 nm 사이로 변형 가능하도록 설계했으며, 층 수는 1층부터 10층 이상까지 조절하였다.

MFM 측정에서 관찰된 바와 같이, 얇은(1~2층) 구조에서는 상부 표면에 명확한 손잡이 대비가 나타났으며, 이는 스핀 구조가 시트 필름(기판)에서 형성된 나선형 도메인에 의해 ‘인쇄’된 결과로 해석된다. 시뮬레이션에서는 기판에 존재하는 잔류 자화가 나노튜브 내부에 강하게 결합해 손잡이 와인딩을 유도함을 확인하였다. 층이 증가함에 따라, 기판의 영향은 점차 감소하고, 대신 인접 튜브 간의 쌍극자 상호작용이 지배적으로 작용한다. 이때 축방향(아날로그) 스핀 정렬이 에너지적으로 더 안정적인 상태가 되며, MFM 이미지에서도 손잡이 대비가 사라지고 축방향 도메인이 확대되는 전이가 확인된다.

핵심적인 두 단계 메커니즘은 (1) 손잡이 인쇄 단계 – 얇은 층에서 기판 시트 필름의 나선형 스핀 텍스처가 코팅된 튜브에 전이되어 손잡이 도메인을 형성한다. (2) 쌍극자 우세 단계 – 층이 늘어나면서 튜브 간 거리와 상호작용이 증가, 쌍극자 에너지가 손잡이 인쇄 에너지를 압도해 축방향 정렬을 안정화한다.

이러한 메커니즘은 설계 파라미터(격자 간격, 층 수, 코팅 두께)와 재료 파라미터(자화 강도, 전자기 이방성)를 조합해 원하는 스핀 텍스처 비율을 정밀하게 튜닝할 수 있음을 의미한다. 특히, 손잡이와 축방향 도메인의 비율을 연속적으로 조절함으로써, 데이터 저장(다중 비트 스핀 상태), 마그노닉스(스핀 파동 전파 경로 제어), 그리고 뉴로모픽 컴퓨팅(스핀 기반 시냅스 가중치 구현) 등 다양한 응용 분야에 바로 적용 가능한 3D 자성 메타물질 플랫폼을 제공한다.

또한, 마이크로자기 시뮬레이션 결과는 실험적 관찰과 높은 일치를 보이며, 시뮬레이션을 통해 설계 공간을 사전에 탐색하고 최적화할 수 있음을 시사한다. 이는 복잡한 3D 자성 구조를 설계할 때 실험 비용과 시간을 크게 절감할 수 있는 중요한 방법론적 기여이다.

**
