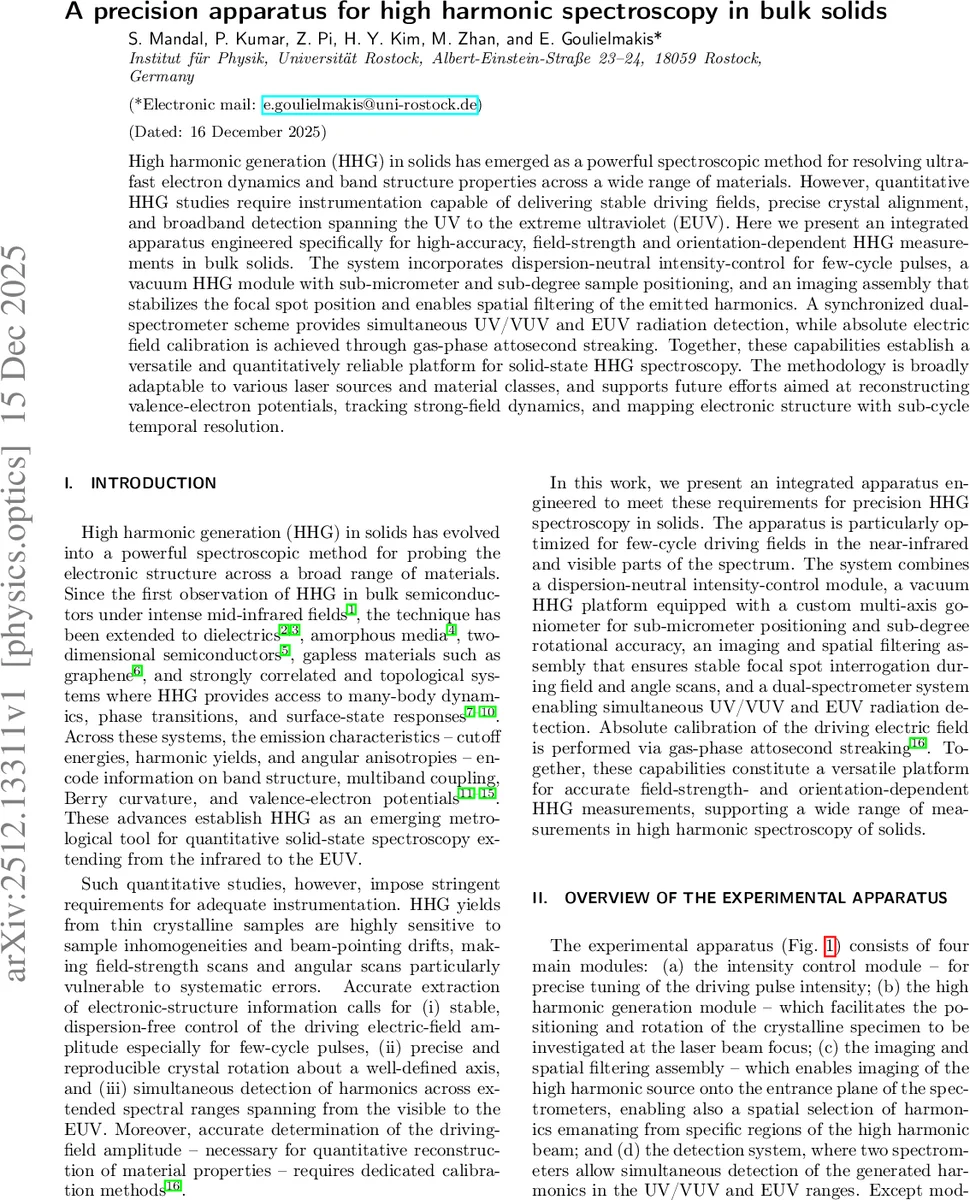

정밀 고조파 분광을 위한 초고속 고체 HHG 장비 설계와 구현

초록

본 논문은 고체에서의 고조파 발생(HHG) 연구를 위한 전용 실험 장치를 소개한다. 몇 사이클 가시·근적외선 펄스를 무분산으로 강도 조절하고, 진공 챔버 내에서 서브 마이크로미터·서브 도 회전 정밀도를 갖는 다축 고정밀 가니오미터로 시료를 배치한다. 실시간 영상·공간 필터링 시스템으로 초점 위치를 고정하고, UV/VUV와 EUV를 동시에 측정할 수 있는 듀얼 스펙트로미터를 구축하였다. 또한 가스 상에서의 어태시멀 스트리킹을 이용해 절대 전기장 강도를 교정한다. 이러한 통합 시스템은 고체 HHG의 장파장·강도·방향 의존성을 정량적으로 분석할 수 있는 기반을 제공한다.

상세 분석

이 장치는 고체 HHG 실험에서 가장 취약한 요소인 드라이빙 필드의 안정성, 시료 정렬 정확도, 그리고 광범위한 스펙트럼 검출을 동시에 만족하도록 설계되었다. 먼저, 몇 사이클 펄스의 강도 변조를 위해 연속 가변 ND 필터와 고정밀 챔버 내 회절 보정을 결합했으며, 이는 빔 경로의 변형 없이 강도만을 조절할 수 있게 한다. ND 필터는 2.2 mm 두께의 사각형 형태(25 mm × 100 mm)로, 빔 직경을 3.5 mm 이하로 제한해 공간적 균일성을 확보한다. 또한, 두 파장대(500–700 nm, 700–1100 nm) 각각에 맞춘 챔퍼드 미러(−70 fs²)와 브루스터 각의 석영 쐐기로 미세한 분산 보정을 수행한다. 펄스의 시간특성은 TG‑FROG으로 실시간 모니터링되며, 측정된 6.9 fs(가시)와 8.6 fs(NIR) 펄스는 HHG 챔버 진입 전 최소화된 압축 상태임을 확인한다.

고체 시료는 진공(10⁻⁶ mbar) 챔버 내에 설치된 맞춤형 다축 가니오미터에 고정된다. 이 가니오미터는 회전축 1을 레이저 축에 일치시키고, 회전축 2·3을 수직으로 배치해 시료 표면이 레이저 전파와 정확히 수직이 되도록 한다. 회전 시 발생할 수 있는 초점 이동을 방지하기 위해 40 µm 두께 구리 와이어로 만든 크로스헤어를 시료 홀더에 부착하고, f‑to‑2f 이미징 시스템(알루미늄 토로이달 미러 + 볼록 렌즈 + 웨지)으로 초점 위치를 실시간 확인한다. 이 과정에서 초점 직경은 75 µm(FWHM)로 유지되며, 강도 스캔 시에도 변동이 없음을 확인했다.

검출 시스템은 UV/VUV용 McPherson 스펙트로미터와 EUV용 Hitachi 비구면 격자 스펙트로미터를 병렬로 배치해 7–40 eV 범위의 고조파를 동시에 기록한다. EUV 스펙트로미터는 5° 입사 각을 유지하도록 챔버를 72.5° 회전시켰으며, 200 µm MgF₂ 필터를 이용해 10 eV 이상 고차 회절을 차단한다. MCP 검출기는 진공 팽창 벨로우를 통해 미세 위치 조정이 가능하고, 17 cm 거리에서 최적 이미징을 제공한다. 두 스펙트로미터의 동시 획득은 실험 효율을 크게 높이며, 강도·방향 의존성 측정에 필수적인 전광대역 데이터 수집을 가능하게 한다.

마지막으로, 절대 전기장 강도 교정은 가스 상 어태시멀 스트리킹(예: 아르곤)으로 수행된다. 스트리킹 파라미터를 통해 드라이빙 필드의 피크 전기장을 직접 측정하고, 이를 기반으로 실험 데이터의 정량적 해석에 필요한 보정 계수를 도출한다. 이러한 교정 절차는 특히 몇 사이클 펄스에서 전기장-강도 비선형성을 최소화하고, 시료별 전계 의존성 파라미터(예: 차단 에너지, 비선형 전도도)를 정확히 추출하는 데 핵심적이다.

전반적으로 이 시스템은 고체 HHG 연구에서 필수적인 ‘강도·방향·스펙트럼’ 3축 정밀 제어와 절대 교정을 통합함으로써, 밴드 구조, 베리 커브처, 다밴드 결합 등 복잡한 전자 동역학을 정량적으로 분석할 수 있는 새로운 플랫폼을 제공한다.
