초고온 세라믹의 탄성 조절: 저엔트로피와 고엔트로피 혼합물의 계산적 설계

초록

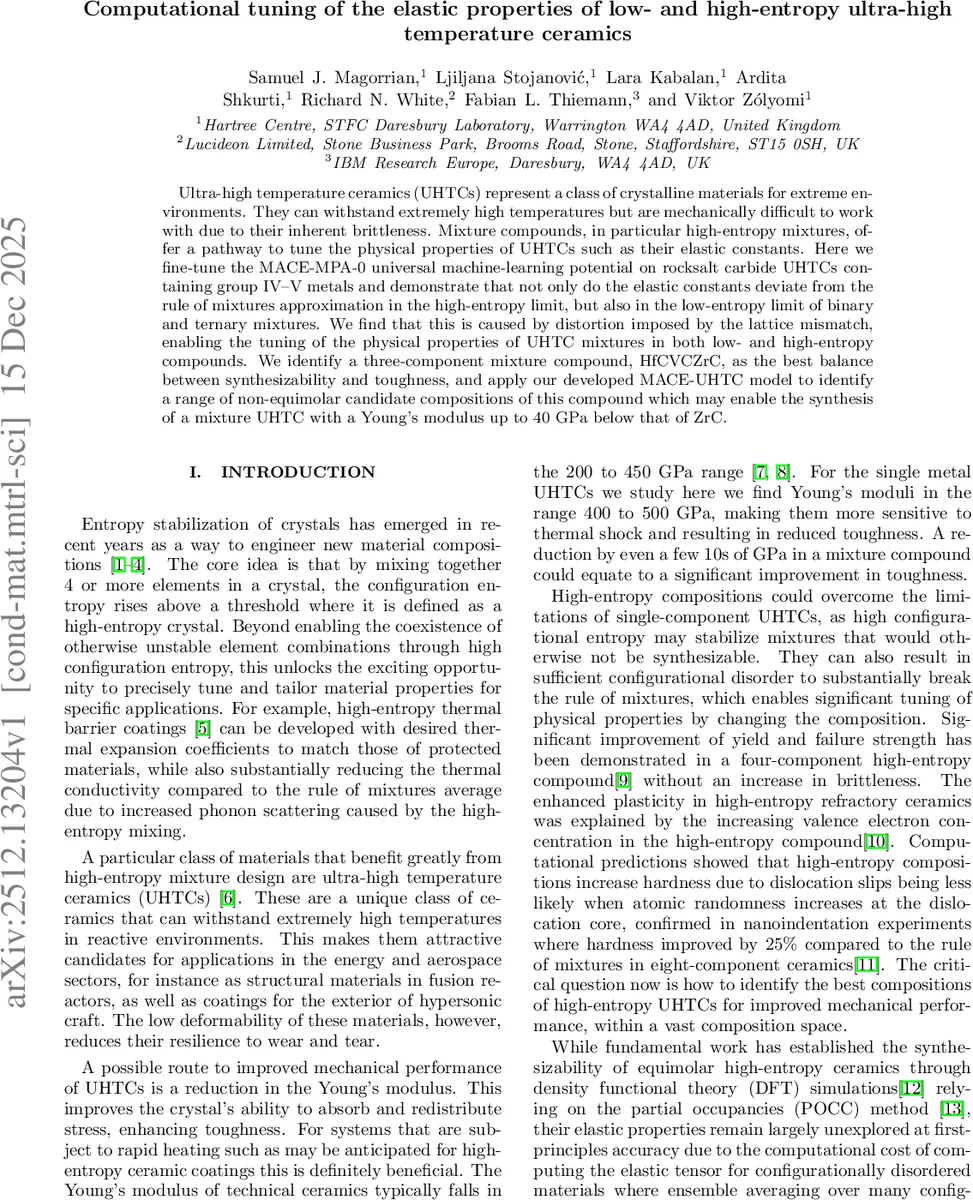

본 연구는 머신러닝 포텐셜(MACE-UHTC)을 활용하여 초고온 세라믹(UHTC)의 탄성 특성을 저엔트로피 및 고엔트로피 혼합물에서 정밀하게 조절하는 방법을 제시합니다. 격자 불일치로 인한 왜곡이 혼합법칙을 벗어나는 핵심 원인이며, 이를 통해 3성분 혼합물 HfCVCZrC를 최적의 후보물질로 선정하고, 비등몰 조성 탐색을 통해 Young’s modulus를 ZrC 대비 최대 40 GPa 낮출 수 있는 가능성을 확인했습니다.

상세 분석

본 연구의 핵심 기술적 분석은 다음과 같습니다. 첫째, 범용 머신러닝 포텐셜(MACE-MPA-0)을 UHTC 특화 데이터로 미세 조정하여 MACE-UHTC 모델을 구축했습니다. 이는 고엔트로피 물질의 탄성 특성 계산에 필요한 많은 구성 샘플링의 계산 비용 문제를 해결하며, DFT 수준의 정확도를 유지합니다. 둘째, 연구 결과는 고엔트로피 한계뿐만 아니라 이원계, 삼원계 같은 저엔트로피 한계에서도 탄성 상수가 혼합법칙에서 벗어난다는 점을 보여줍니다. 이 deviation의 주요 물리적 메커니즘은 구성 성분 간의 격자 상수 불일치(∆a/ā)에 기인한 국부적 격자 왜곡으로 확인되었습니다. 즉, 엔트로피 크기와 무관하게 격자 불일치를 통한 특성 조절이 가능함을 시사합니다. 셋째, 합성 가능성 지표로 ‘유효 안정화 온도(T*)‘를 도입했습니다. T는 혼합 에너지 페널티를 엔트로피 항이 상쇄하는 데 필요한 온도로, 합성 난이도를 정량적으로 예측합니다. 이를 통해 Young’s modulus와 T 사이의 트레이드오프 관계를 파레토 최적선으로 분석했으며, 특히 HfCVCZrC가 합성 가능성과 낮은 Young’s modulus(380 GPa) 사이에서 최적의 균형을 보임을 발견했습니다. 넷째, MACE-UHTC 모델의 강점을 활용해 HfCVCZrC의 비등몰 전체 조성 공간을 탐색했습니다. 그 결과, 특정 비등몰 조성(예: Hf 함량 5%)에서 Young’s modulus를 354 GPa까지 추가로 낮출 수 있으나, 이 경우 T*가 증가(약 3600 K)하여 합성 난이도가 높아지는 트레이드오프가 존재함을 확인했습니다. 이는 실험적 합성 가이드라인으로 활용 가능합니다.
