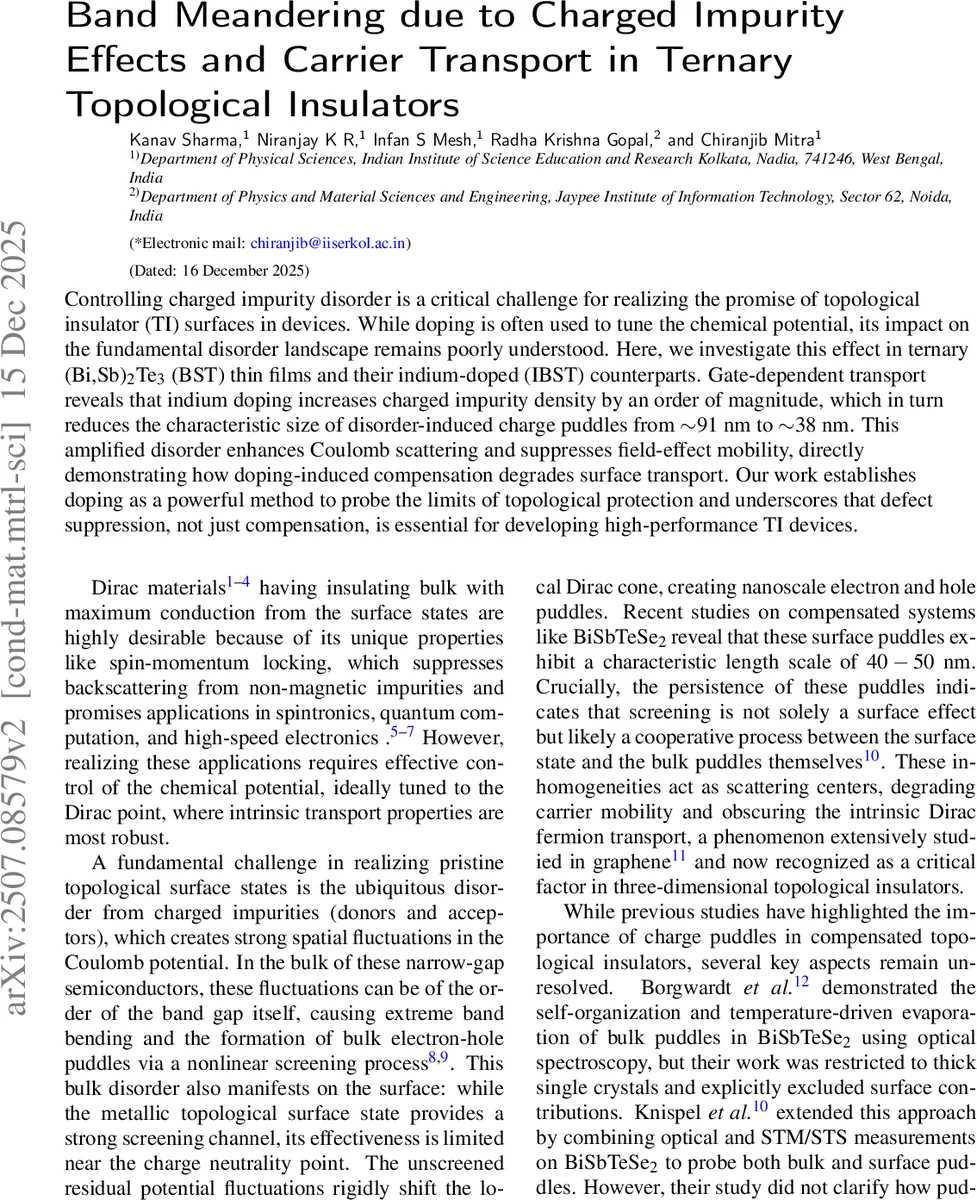

인듐 도핑이 유도한 전하 불순물 증가와 표면 퍼들 축소가 토폴로지 절연체 전도성에 미치는 영향

초록

본 연구는 (Bi,Sb)₂Te₃ 얇은 막에 인듐을 도핑하여 전하 불순물 밀도를 10배 이상 증가시킨 뒤, 전기장 효과 측정을 통해 표면 전하 퍼들의 평균 크기가 91 nm에서 38 nm로 감소하고, 이동도가 크게 저하됨을 입증한다. 또한 온도에 따라 n형‑p형 전이 현상이 나타나며, 이는 불순물에 의한 전위 요동이 전도 경로를 재구성함을 시사한다.

상세 분석

이 논문은 토폴로지 절연체(TI) 표면 상태의 전도성을 제한하는 주요 요인인 전하 불순물(충·공전) 분포를 정량적으로 규명하고자 한다. 저자들은 플라즈마 레이저 증착(PLD)으로 30 nm 두께의 (Bi,Sb)₂Te₃(BST)와 인듐 도핑 BST(IBST) 시료를 성장시킨 뒤, Si/SiO₂ 기판 위에 300 nm SiO₂ 절연층을 두고 전기게이트를 적용하였다.

1. 전기 전도 특성
   • BST는 V_g ≤ 0 V에서 금속성, V_g > 0 V에서 절연성을 보이며, 저온에서는 Mott 가변거리 홉핑(R ∝ exp
