레이저 가공에서 인큐베이션 현상의 영향

초록

**

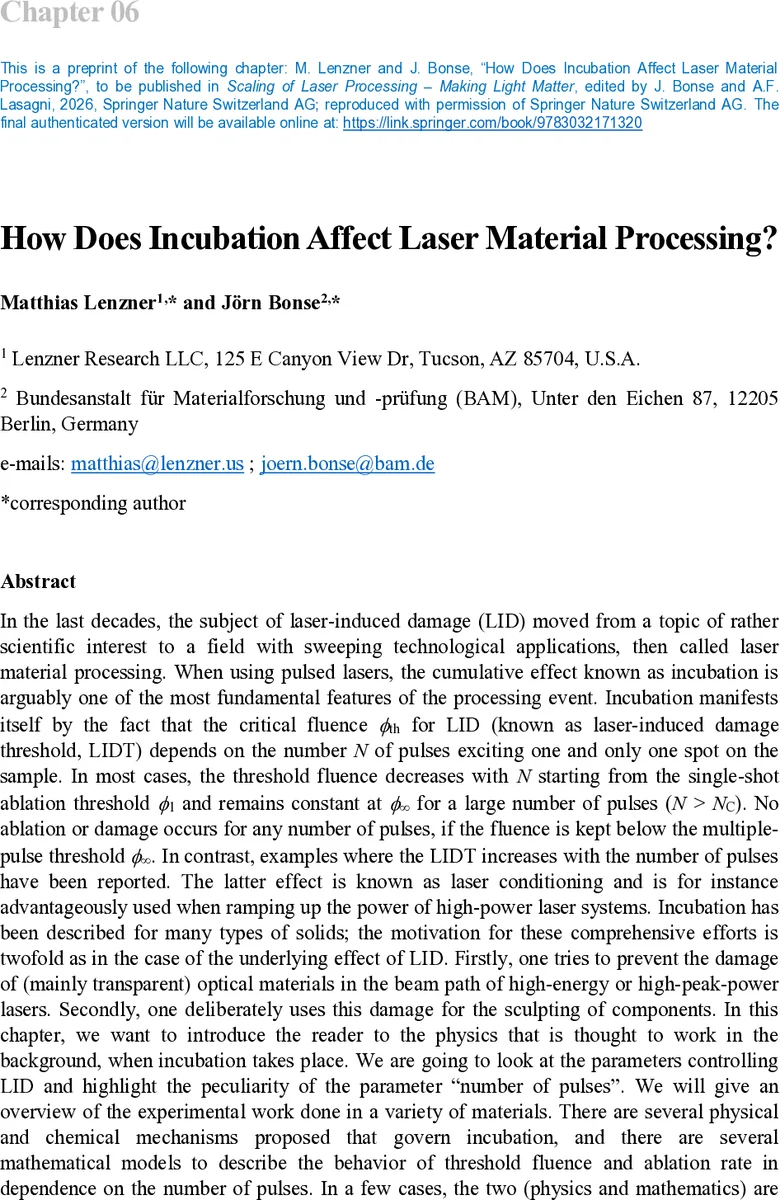

본 장에서는 펄스 레이저 가공 시 발생하는 인큐베이션 현상을 정의하고, 손상 임계 플루언스가 펄스 수 N에 따라 어떻게 변하는지, 주요 물리·화학 메커니즘과 수학적 모델을 정리한다. 또한 인큐베이션이 실제 가공 정밀도와 생산성에 미치는 영향을 평가한다.

**

상세 분석

**
인큐베이션은 동일한 플루언스를 가진 펄스가 연속적으로 입사될 때, 단일 펄스만으로는 손상을 일으키지 못하더라도 누적 효과에 의해 결국 손상이 발생하는 현상이다. 핵심은 손상 임계 플루언스 ϕ_th가 펄스 수 N에 따라 감소하거나(전형적인 경우) 증가(조건화)한다는 점이다. 저자들은 이를 “단일‑샷 임계 ϕ₁ → 다‑샷 안정값 ϕ_∞” 형태의 함수로 표현하고, N이 일정 임계값 N_C를 초과하면 ϕ_th가 일정한 안전 플루언스 ϕ_∞에 수렴한다는 실험적 사실을 강조한다.

물리·화학 메커니즘

1. 열 축적: 장펄스(> ns)에서는 각 펄스마다 흡수된 에너지가 열로 전환되어 주변 온도가 상승한다. 열전도와 방출이 충분히 빠르지 않으면 온도 누적이 일어나, 재료의 용융·기화 임계에 도달해 손상이 발생한다.
2. 전자 결함 축적: 초단펄스(fs)에서는 다광자 흡수에 의해 자유 전자·홀 쌍이 생성되고, 이들이 격자 결함(중간 밴드 상태, 색심)으로 변환된다. 결함 밀도가 일정 수준을 초과하면 광흡수가 영구적으로 증가하고, 임계 플루언스가 낮아진다.
3. 기계·화학 반응: 광화학·광기계 반응(광분해, 광산화, 응력 축적)도 인큐베이션에 기여한다. 특히 투명 유리·다이아몬드와 같은 광학 재료에서는 Si‑O·Si 결합 파괴, 색심 형성 등이 관찰된다.

수학적 모델

• Zhurkov‑형식: 손상 확률을 온도·시간 의존적인 지수식으로 기술, ϕ_th(N)=ϕ₁·N^(-α) 형태가 흔히 사용된다. 여기서 α는 재료 고유의 인큐베이션 지수이며, 실험에 따라 0.1~0.5 사이값을 가진다.
• 전자 결함 모델: 결함 농도 D(N) = D₀
