크롬 산화물 대 니켈 산화물: 고전압 갈륨 산화물 다이오드의 안정성 대결

초록

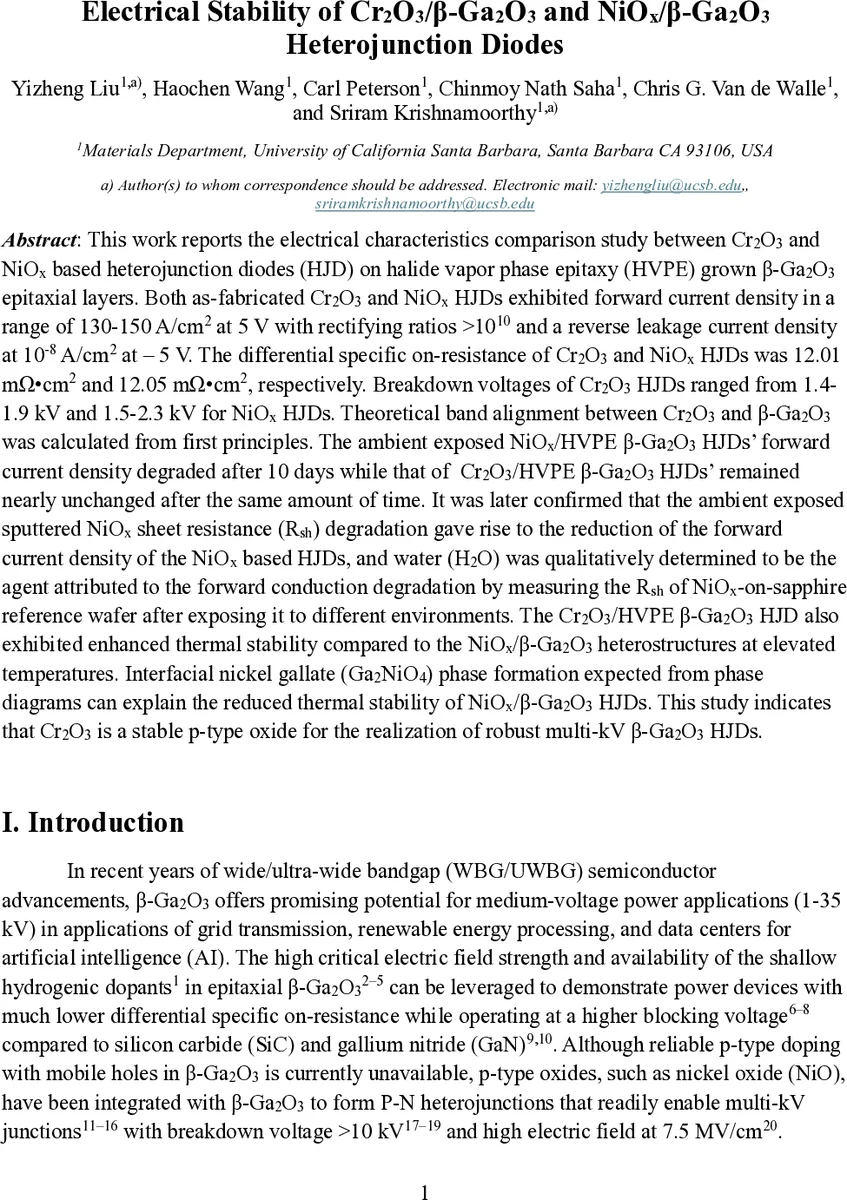

본 연구는 고전압 β-Ga2O3 헤테로접합 다이오드(HJD)용 p형 산화물로 Cr2O3와 NiOx의 성능을 비교했다. 제작 직후 두 소재는 유사한 높은 순방향 전류(130-150 A/cm² @5V)와 낮은 역방향 누설 전류를 보였다. 그러나 공기 중 장기 노출 시 NiOx HJD의 전류는 급격히 저하된 반면, Cr2O3 HJD는 성능을 유지했다. 이는 NiOx의 시트 저항이 공기 중 수분(H2O)에 의해 분해되기 때문으로 확인되었다. 또한 고온 환경에서 Cr2O3 접합은 안정적이었으나, NiOx 접합은 Ga2NiO4 상 형성으로 인해 열적 안정성이 떨어졌다. 이론적 계산은 Cr2O3/β-Ga2O3의 type-II 밴드 정렬을 확인했으며, 상 다이어그램 분석은 Cr2O3 시스템의 열역학적 안정성을 뒷받침한다. 결론적으로, Cr2O3가 kV급 β-Ga2O3 HJD를 위한 더욱 안정적인 p형 산화물임을 입증했다.

상세 분석

이 연구는 단순한 성능 비교를 넘어, 소재의 근본적인 화학적·열역학적 안정성이 실제 소자 신뢰성에 미치는 치명적인 영향을 체계적으로 규명한 점에서 의미가 깊다. 핵심 기술적 통찰은 다음과 같다.

첫째, 환경 안정성에서의 결정적 차이를 실험적으로 증명했다. NiOx의 전도도 열화 원인이 공기 중 ‘수분’이라는 것을 규명하기 위해, 다양한 환경(N2, O2, 진공, 물)에 노출된 NiOx 박막의 시트 저항 변화를 정량적으로 비교했다. 이는 NiOx의 불안정성이 산소나 질소가 아닌 물 분자에 의한 화학적 분해 또는 흡착에 기인함을 강력히 시사한다. 반면 Cr2O3는 이러한 환경 분해에 대해 높은 저항성을 보였다.

둘째, 고온 안정성의 열역학적 근거를 제시했다. NiOx/β-Ga2O3 계면에서 관찰되는 열적 불안정성의 원인을 Ga-Ni-O 3원계 상 다이어그램에서 예측되는 안정 상인 Ga2NiO4(니켈 갈레이트)의 형성으로 연결 지었다. 이는 단순한 확산 현상이 아닌, 열역학적으로 favored된 새로운 상 생성에 의한 계면 열화 메커니즘을 제시한 것이다. 반면 Ga-Cr-O 시스템에는 β-Ga2O3와 Cr2O3 사이에 안정된 3원계 상이 존재하지 않아, Cr2O3 접합의 우수한 열적 안정성을 설명한다.

셋째, 이론과 실험의 융합을 통해 신소재 평가 패러다임을 보여준다. 제1원리 계산을 통해 Cr2O3/β-Ga2O3의 type-II 밴드 정렬(가전자대 오프셋 1.85 eV, 전도대 오프셋 0.48 eV)을 예측했다. 이는 실험적으로 측정된 약 2V의 내장 전위(Vbi)와 잘 부합하며, Cr2O3가 β-Ga2O3와 효과적인 p-n 헤테로접합을 형성할 수 있는 이론적 근거를 마련했다. 또한, 수소 중간준위를 이용한 독창적인 밴드 정렬 방법론을 활용했다.

이 연구 결과는 고신뢰성 전력 전자 소자 개발에 있어, 소자의 초기 전기적 성능(예: 항복 전압, 온저항)만큼이나 소재 쌍의 환경적·열적·화학적 안정성을 체계적으로 평가해야 함을 시사한다. NiOx는 우수한 초기 성능에도 불구하고 근본적인 불안정성으로 인해 적용에 제약이 있을 수 있으며, Cr2O3는 이를 극복할 수 있는 유망한 대체재로 부상했다.
