초고대역폭 페로일렉트릭 금속‑유기 골격체, 5.5~5.7 eV 밴드갭을 구현한 새로운 MOF 시리즈

초록

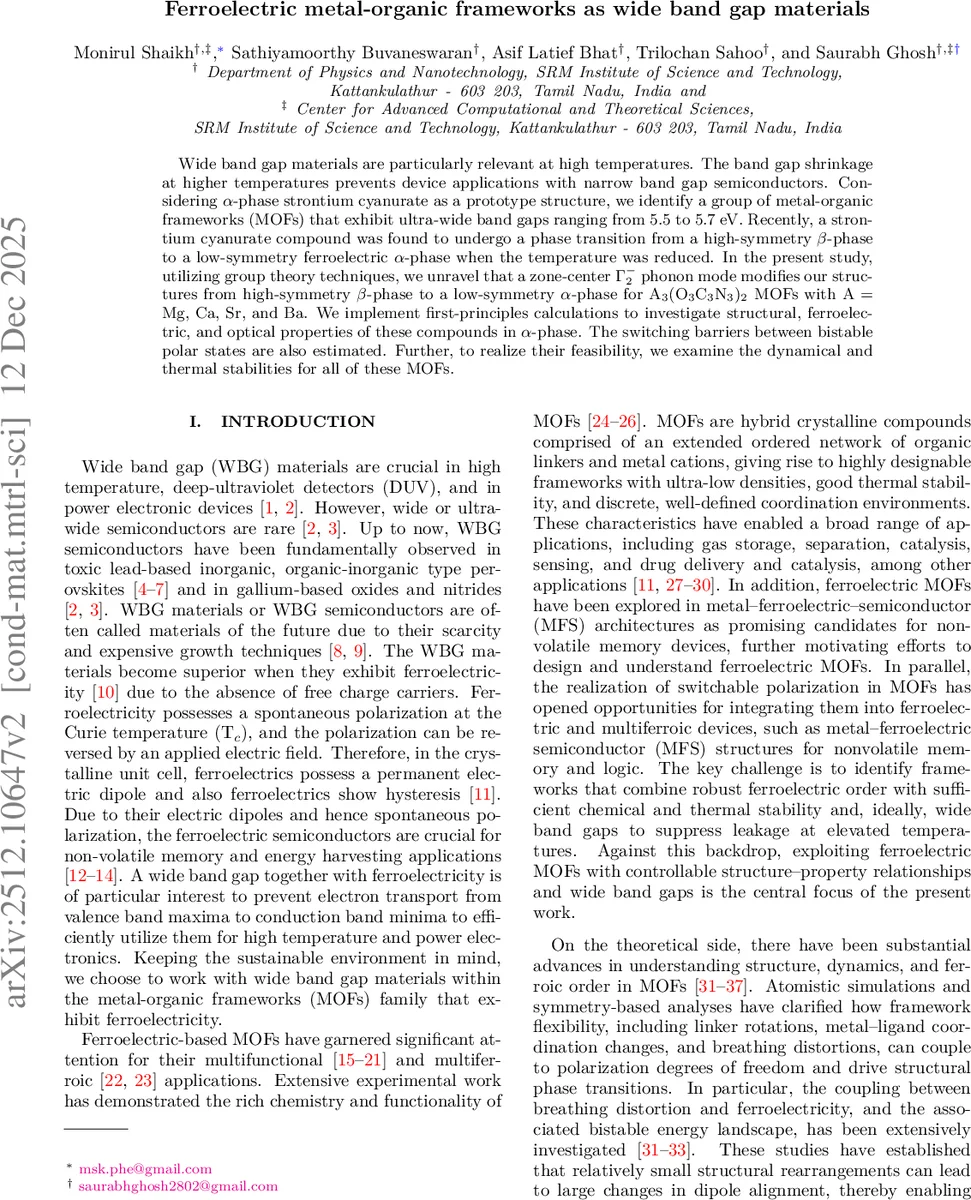

본 연구는 A₃(O₃C₃N₃)₂ (A = Mg, Ca, Sr, Ba) 구조를 갖는 금속‑유기 골격체(MOF)를 설계·계산하여, 고온에서도 안정적인 초광대역(5.5–5.7 eV) 밴드갭과 강한 페로일렉트릭 특성을 동시에 보유함을 입증한다. 고대칭 β‑상(R3̅c)에서 저대칭 α‑상(Cc)으로 전이되는 핵심은 Γ₂⁻ 대칭의 연성대(soft) 포논이며, DFT·MBJ 계산을 통해 전자구조·광학특성·스위칭 장벽을 정량화하고, 포논 및 AIMD 시뮬레이션으로 동역학·열안정성을 검증한다.

상세 분석

이 논문은 금속‑유기 프레임워크(MOF) 분야에서 초광대역(ultra‑wide band gap, UWBG) 페로일렉트릭 물질을 찾는 새로운 전략을 제시한다. 연구자는 기존에 Sr‑cyanurate( Sr₃(O₃C₃N₃)₂ )가 저온에서 비대칭 Cc 구조로 전이하면서 강한 스페인팅(스피넬) 전이를 보인다는 실험적 사실을 출발점으로 삼았다. 그룹 이론(ISODISTORT) 분석을 통해 β‑상(R3̅c)에서 α‑상(Cc)으로 전이시키는 핵심 모드가 Γ₂⁻ 포논임을 확인하고, 이 모드가 Sr 원자들의 비대칭 이동을 유도해 구조적 비대칭성을 부여한다는 메커니즘을 제시한다.

계산 방법론은 단계적으로 구성된다. 첫째, PAW‑GGA 기반 DFT를 이용해 α‑상 구조를 완전 최적화하고, 4×4×4 k‑mesh와 600 eV 컷오프 에너지로 에너지·힘 수렴을 확보한다. 둘째, 베리 위상법을 적용해 전이된 구조의 스피넬 전기분극(P)을 구하고, A 이온(Mg, Ca, Sr, Ba)의 반경이 클수록 A‑O·A‑N 결합 길이가 증가하면서 전기분극이 1.15 µC·cm⁻²(Mg)에서 3.13 µC·cm⁻²(Ba)까지 상승함을 보고한다. 셋째, 비대칭 Cc와 중심대칭 C2/c 구조 사이의 에너지 차이를 계산해 전이 장벽(ΔE)을 추정한다. ΔE는 −152 meV(f.u.)(Mg)에서 −81 meV(f.u.)(Ba)까지이며, 이는 기존 페로일렉트릭 MOF에 비해 낮은 값으로, 전기장에 의한 스위칭이 실현 가능함을 의미한다.

전자구조는 MBJ 포텐셜을 적용해 정확한 밴드갭을 도출한다. 모든 A‑계열에서 직접 밴드갭이 5.5 eV에서 5.7 eV 사이에 위치하며, 이는 DUV(심자외선) 광학소자에 적합한 초광대역 특성이다. 광학 흡수 스펙트럼은 밴드갭 근처에서 급격히 상승하고, 높은 에너지(>7 eV)까지 투명성을 유지한다.

동역학적 안정성은 8×8×8 k‑mesh와 2×2×2 초셀을 이용한 포논 계산으로 검증한다. α‑상 전부에서 허수 주파수가 전혀 관찰되지 않아 구조가 동적으로 안정함을 확인한다. 열안정성은 NVT 앙상블에서 300 K, 500 K, 700 K 조건으로 10 ps AIMD 시뮬레이션을 수행해 원자 위치와 에너지 플럭스를 모니터링했으며, 모든 온도에서 구조가 유지되고 결합 길이가 크게 변하지 않아 실용적인 고온 작동이 가능함을 보여준다.

이러한 결과는 A‑이온 크기와 전자구조가 직접적으로 페로일렉트릭 전이와 밴드갭에 영향을 미친다는 설계 원칙을 제공한다. 특히, 큰 A‑이온(Ba)일수록 전기분극이 크게 증가하지만, 스위칭 장벽이 다소 커지는 트레이드오프가 존재한다. 따라서 응용 목적에 따라 Mg‑계열은 낮은 장벽을, Ba‑계열은 높은 분극을 선택할 수 있다.

전반적으로, 이 연구는 “고온·고전압 환경에서 누설 전류를 최소화하면서도 전기적 스위칭이 가능한 초광대역 페로일렉트릭 MOF”라는 새로운 물질군을 제시하고, 첫 원리 계산을 통해 구조·전기·광학·안정성 전반을 포괄적으로 검증하였다. 이는 차세대 DUV 검출기, 고전압 전력소자, 비휘발성 메모리 등 다양한 고온 전자소자에 적용될 잠재력을 가진다.
