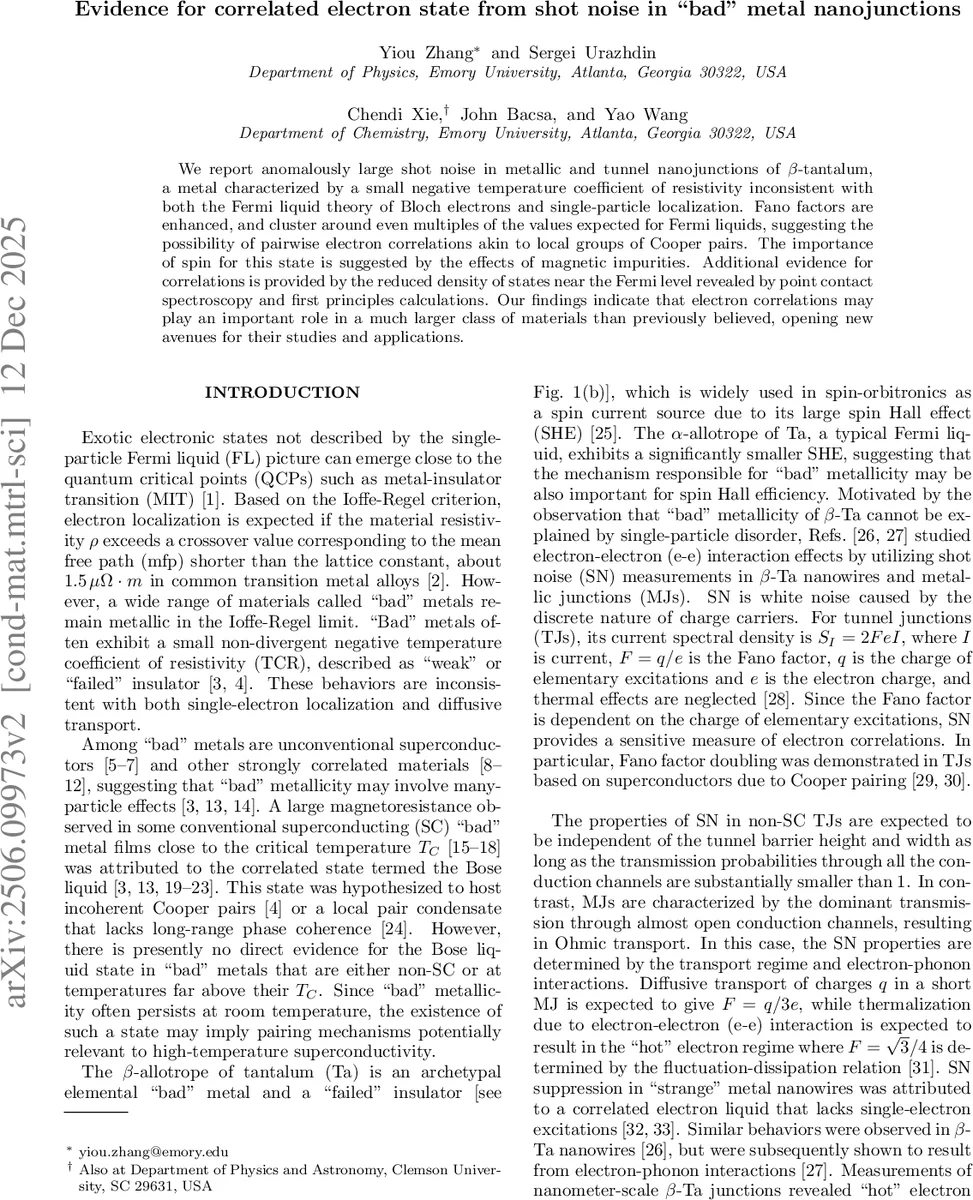

나노 접합에서 나타난 이상한 잡음, '나쁜' 금속 속 보즈 액체의 증거

초록

페르미 액체 이론으로 설명되지 않는 ‘나쁜’ 금속 베타-탄탈럼의 나노 접합체에서 비정상적으로 큰 샷 노이즈가 관측되었다. 측정된 파노 인자는 페르미 액체에서 예상되는 기본값의 짝수 배(2, 4, 6, 8배)에 집중되어 있어, 쿠퍼 쌍과 유사한 전자 군집의 상관된 전하 액체(보즈 액체) 상태 존재 가능성을 제시한다. 자기 불순물 효과 및 페르미 준위 근처 상태 밀도 감소 등의 추가 증거와 함께, 이 연구는 강상관 전자 현상 연구의 새로운 길을 열었다.

상세 분석

본 연구는 전자 상관관계 연구에 있어 샷 노이즈 측정법의 강력한 진단 도구로서의 가능성을 보여주는 동시에, 베타-탄탈럼이라는 구체적인 물질계에서 비페르미 액체 행동의 미시적 기원에 대한 중요한 실험적 증거를 제시한다. 핵심은 ‘파노 인자(Fano factor)‘의 이상적인 증가다. 파노 인자는 샷 노이즈의 크기를 결정하며, 기본적으로 단일 전자(q=e)가 무작위로 수송될 때 터널 접합(TJ)에서는 F=1, 금속성 접합(MJ)에서는 F=1/3의 값을 가진다. 이 연구에서 베타-TaNx 기반 접합체에서 측정된 F 값은 TJ에서 ~2, 4, 8, MJ에서 ~2/3, 6/3, 8/3 등으로, 기대값의 정수배(특히 짝수배)에 군집하는 명확한 경향성을 보였다.

이러한 ‘짝수배’ 증강은 전하 q가 기본 전하 e의 짝수배, 즉 2e, 4e, 6e, 8e인 준입자(quasi-particle)에 의해 수송이 일어날 가능성을 시사한다. 가장 자연스러운 해석은 전자쌍(2e)이 기본 운반체인 상관된 상태의 존재이다. 이는 초전도 터널 접합에서 쿠퍼 쌍 수송으로 인한 F=2 현상과 유사하지만, 결정적인 차이는 베타-Ta의 초전도 전이 온도(TC < 1 K)가 훨씬 아래인 4.5K~15K의 온도 범위에서 관측되었다는 점이다. 따라서 이는 장거리 위상 간섭을 갖는 초전도 상태가 아닌, ‘국소적’이고 ‘비간섭성’인 전자 쌍 또는 그보다 큰 군집이 존재하는 ‘보즈 액체(Bose liquid)’ 상태의 증거로 해석된다. 보즈 액체는 쿠퍼 쌍이 형성되었지만 장거리 질서가 없어 초전도성이 나타나지 않는 상관된 액체 상태를 의미한다.

연구팀은 이 해석을 뒷받침하는 여러 증거를 추가로 제시한다. 첫째, 자기 불순물(Fe)을 도입한 다층막에서 저항률과 홀 계수의 온도 의존성이 뚜렷이 변화했다. 이는 해당 상태가 스핀 자유도와 밀접하게 연관되어 있음을 시사하며, 전자쌍 형성(스핀 싱글렛) 메커니즘과 일관된다. 둘째, 포인트 컨택트 분광법(PCS)과 제일원리 계산(r2SCAN)을 통해 베타-Ta의 페르미 준위 바로 근처에서 상태 밀도(DOS)가 감소되어 있음을 확인했다. 이는 페르미 준위가 전자 상관관계에 의해 개방(gape)되었거나 재정규화되었음을 의미하며, 강상관 시스템의 특징이다.

이 연구 결과는 ‘나쁜 금속성’이라는 거시적 현상 뒤에 보즈 액체와 같은 강상관 전자상이 숨어있을 수 있음을 보여준다. 또한, 베타-Ta가 스핀트로닉스 소자에서 높은 스핀 홀 효과를 보이는 이유를 이러한 강상관 현상과 연결 지어 생각해볼 수 있는 단초를 제공한다는 점에서도 의미가 크다.
