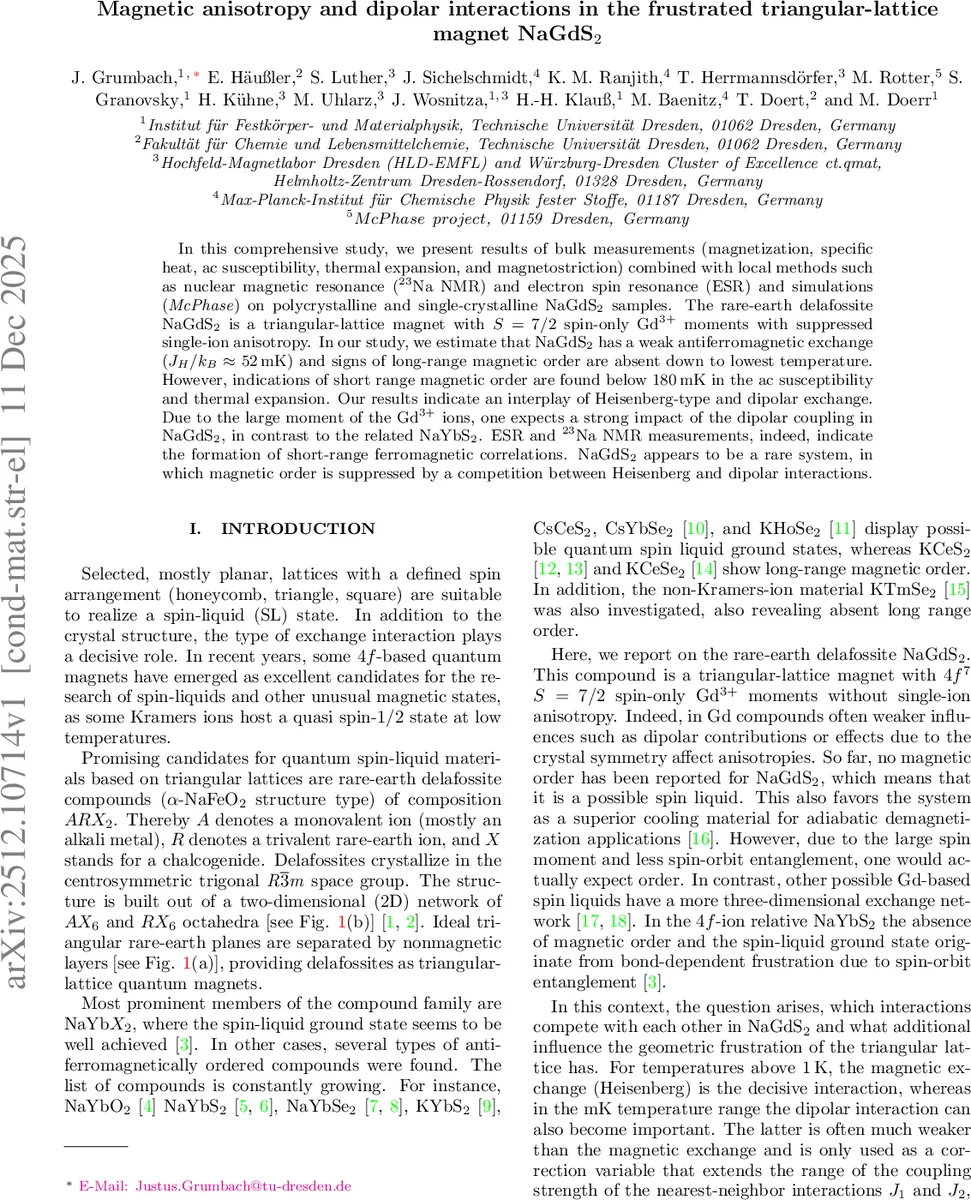

삼각 격자 자석 NaGdS₂의 자기 이방성 및 쌍극자 상호작용

초록

NaGdS₂는 S = 7/2의 스핀 전용 Gd³⁺ 이온이 삼각 격자에 배열된 희토류 디라포사이트이다. 실험적으로 약한 반강자성 교환(J/k_B≈52 mK)과 큰 자기 모멘트에 기인한 쌍극자 상호작용이 경쟁하여, 180 mK 이하에서 단거리 페리(강자성) 상관이 나타나지만 장거리 자석 순서는 억제된다.

상세 분석

본 연구는 다중 물리량(자화, 비열, 교류 감수성, 열팽창·자기변형, ^23Na NMR, ESR)과 McPhase 시뮬레이션을 결합해 NaGdS₂의 자기 거동을 정밀히 규명하였다. 먼저, SQUID 및 VSM 측정에서 0.5 K까지 장거리 순서가 전혀 관측되지 않았으며, 부호가 음인 쿠리‑와이스 온도(θ≈‑2 K)와 포화 자화가 이론적 Gd³⁺ 값(≈7 μ_B)과 거의 일치함을 확인했다. 이는 Heisenberg형 반강자성 교환이 지배적이지만 매우 약함을 의미한다.

특히, 결정축에 대한 자화 이방성은 미세하지만 존재한다(θ∥ = ‑2.2 K, θ⊥ = ‑1.5 K). 이러한 이방성은 전통적인 결정장 효과가 아닌, Gd³⁺의 큰 순간에 비례하는 쌍극자 상호작용이 평면과 축 방향에서 다르게 작용하기 때문으로 해석된다.

비열 데이터는 0 T에서 4 K 이하에서 c/T가 상승하는 형태를 보이며, 이는 자기적 상관의 시작을 나타낸다. 외부 자기장이 1 T 이상 가해지면 Zeeman 분할에 의한 8‑레벨 Schottky 피크가 나타나며, 이는 시뮬레이션과 좋은 일치를 보인다.

ESR 측정은 5 K~60 K 구간에서 매우 넓은 라인폭과 강한 g‑인자 이방성을 보여준다. 저온으로 갈수록 라인폭이 증가하고, 내부 유효장이 강화되어 공명장이 이동한다. 이는 단거리 페리(강자성) 상관이 강화되고 있음을 시사한다.

^23Na NMR은 스핀-격자 상호작용이 약하고, 스핀-스핀 상관이 180 mK 이하에서 급격히 증가함을 보여준다. NMR 시프트와 스핀-격자 이완 시간(T₁)은 온도 감소와 함께 비선형적으로 변하며, 이는 짧은 거리에서의 페리 상관이 형성되고 있음을 뒷받침한다.

McPhase 시뮬레이션은 J≈52 mK의 Heisenberg 교환과 μ₀μ²/4πr³ 형태의 쌍극자 상호작용을 동시에 고려했을 때, 장거리 순서는 억제되고 180 mK 이하에서 단거리 페리 클러스터가 형성되는 현상을 재현한다. 따라서 NaGdS₂는 Heisenberg 교환과 쌍극자 상호작용이 비슷한 에너지 스케일에서 경쟁하는 드문 사례이며, 이는 전통적인 양자 스핀 액체와는 다른 “쌍극자 억제형” 무질서 상태로 분류될 수 있다.
