다목적 저에너지 양성자 빔으로 검출기 특성화 혁신

초록

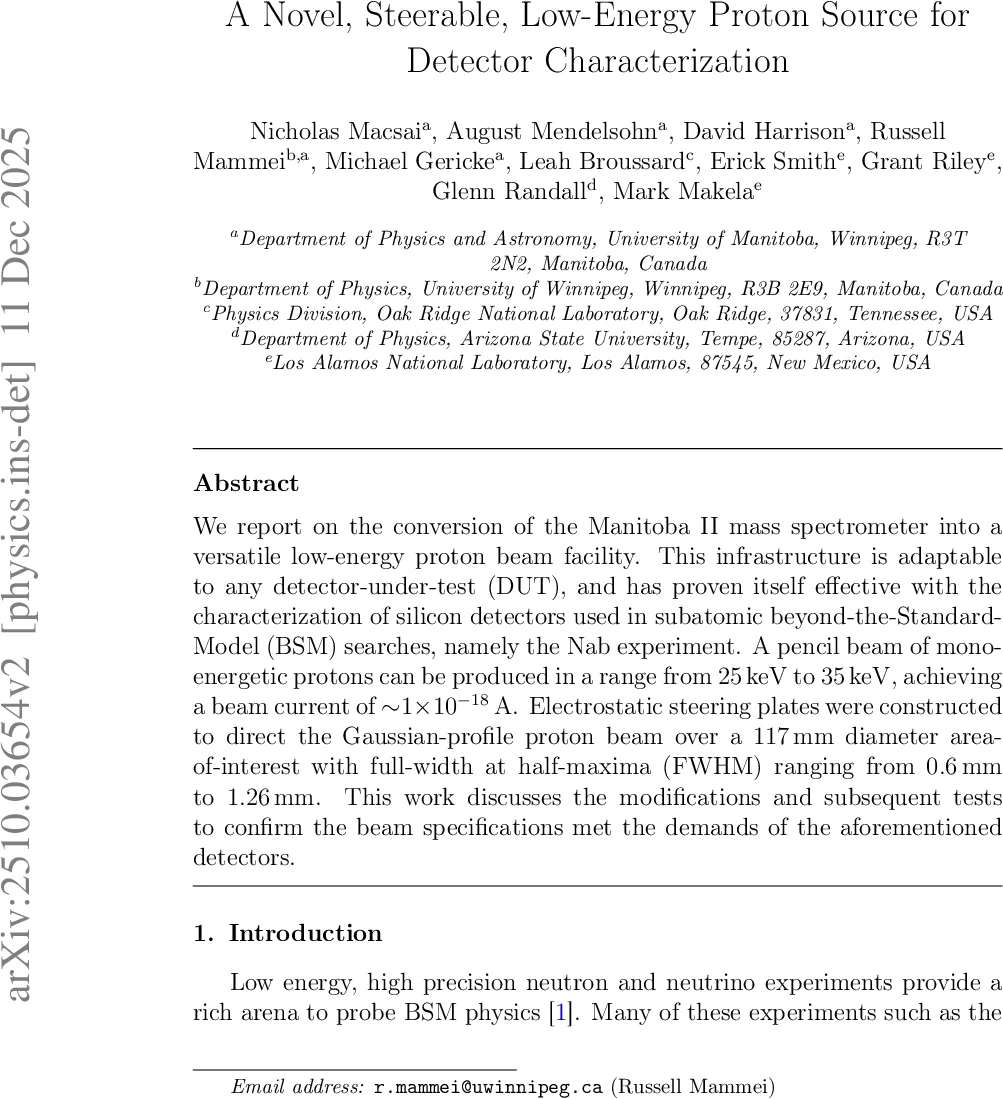

맨리토바 II 질량분석기를 저에너지 양성자 펜슬 빔으로 개조해, 25–35 keV 범위의 단일에너지 프로톤을 1 × 10⁻¹⁸ A 수준의 전류로 제공한다. 전기식 스티어링 플레이트를 이용해 0.6–1.26 mm FWHM의 가우시안 빔을 117 mm 직경 검출면 전체에 자유롭게 이동시킬 수 있다. 본 연구는 NAB 실리콘 검출기의 픽셀 단위 특성화에 필요한 빔 스팟 크기와 에너지 해상도를 검증한다.

상세 분석

본 논문은 1967년 제작된 맨리토바 II(double‑focusing) 질량분석기를 저에너지 양성자 소스로 재구성한 과정을 상세히 기술한다. 핵심은 Penning Ion Generator(PIG)를 이용해 H₂/Ar 혼합가스를 방전시켜 30 kV 가속 전압으로 단일 전하 양성자를 생성하고, 전기식 분석기(ESA)와 자기식 분석기(MSA)로 에너지와 운동량을 각각 선택한다. ESA는 2 cm 전극 간격에 ±600 V 전압을 인가해 30 keV 입자만 중앙 원형 궤도를 따라 통과하도록 하며, 슬릿을 통해 에너지 선택성을 강화한다. MSA는 3.989 × 10⁻² T의 균일 자기장을 제공해 동일한 반경(0.63 m)에서 30 keV 양성자를 원형 궤도로 유지한다. 이때 p = eB·r 관계를 이용해 정확한 자기장 값을 계산한다. 스티어링 섹션은 4개의 독립 구리 전극을 10 inch × 8 inch 콘플랫 나플에 배치하고, ±2 kV까지 전압을 가해 최대 75 mm까지 빔을 수평·수직으로 편향한다. SIMION 시뮬레이션을 통해 전극 크기(≈48 mm × 194 mm)와 전압 범위가 빔 스팟을 0.6–1.26 mm FWHM으로 조절 가능함을 확인하였다. 빔 전류는 1 × 10⁻¹⁸ A 수준으로, 이는 NAB 실리콘 검출기의 전자 잡음에 비해 충분히 낮으며, 연속적인 비펄스 형태를 유지한다. 에너지 해상도는 MSA 자기장 스캔에서 H⁺ 피크의 FWHM이 2 G에 해당, 이를 식 (4)로 변환하면 약 300 eV(ΔT/T≈ΔB/B)이며, 이는 NAB 검출기의 자체 에너지 해상도(≈1 keV)보다 훨씬 우수하다. 빔 스팟 크기는 포스포르 스크린(P43)과 직접 실리콘 픽셀에서 촬영한 이미지로 검증했으며, 가장 큰 스팟 면적이 15.36 mm², 가장 작은 것이 0.9 mm²로, 모두 NAB 픽셀(≈70 mm²)보다 작다. 따라서 개별 픽셀에 대한 교차 조사와 전하 공유 최소화가 가능하다. 전체 시스템은 진공 5 × 10⁻⁷ Torr 이하를 유지하며, 확산 펌프와 다이어프램 펌프를 조합해 백워드 오염을 방지한다. 이러한 설계와 검증 결과는 저에너지 양성자 빔을 이용한 다양한 검출기(예: 중성자 β‑decay, 저에너지 핵반응) 특성화에 적용 가능함을 시사한다.
