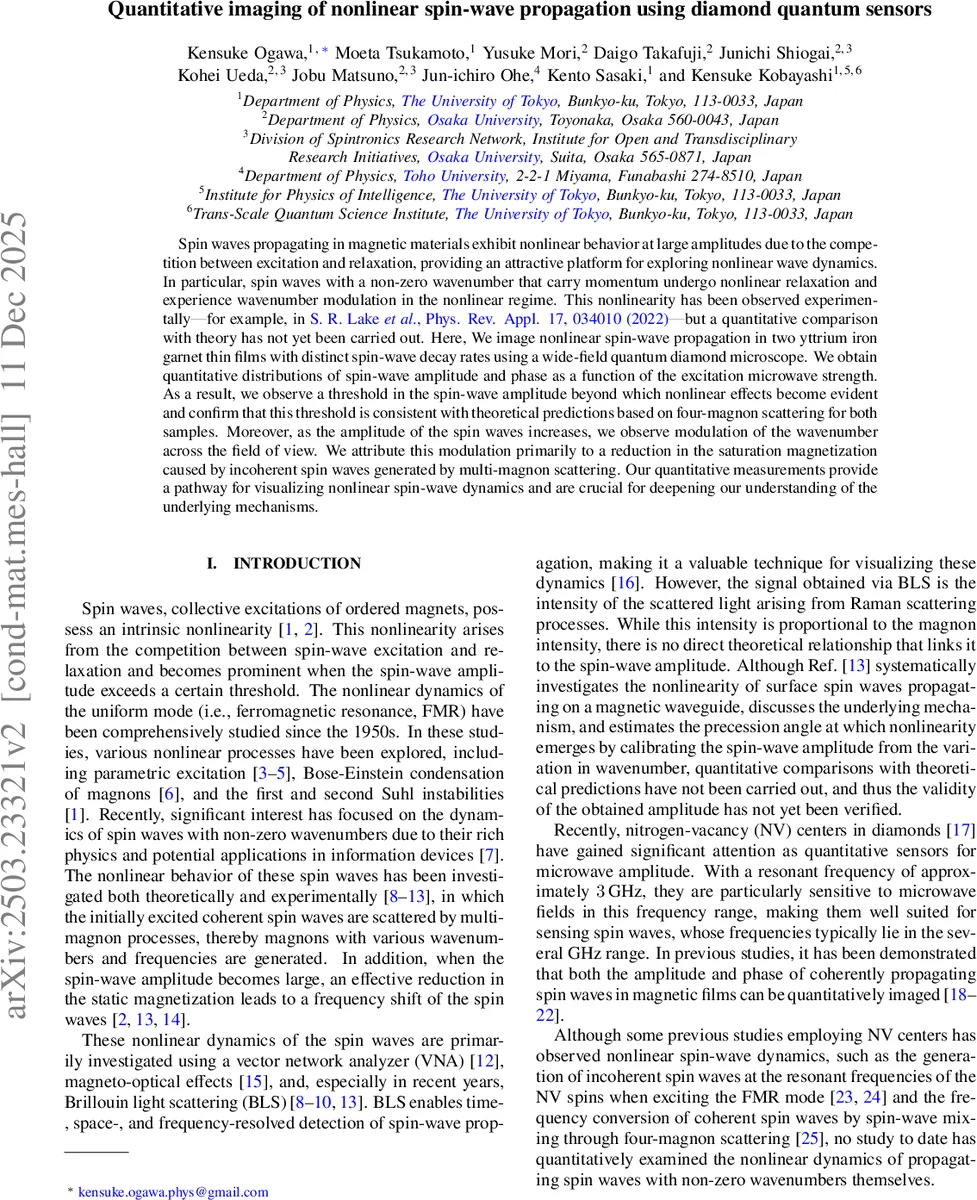

다이아몬드 양자 센서로 보는 비선형 스핀파 전파의 정량 영상

초록

본 연구는 와이드‑필드 양자 다이아몬드 현미경(QDM)을 이용해 두 종류의 YIG 얇은 필름에서 스핀파의 진폭·위상을 정량적으로 이미지화하였다. 마이크로파 전력을 증가시킬 때 일정 임계 진폭을 넘어서는 비선형 효과와 파수(k) 변조를 관찰했으며, 이는 4‑마그논 산란 이론과 일치한다.

상세 분석

이 논문은 NV(질소‑공공) 센서를 활용한 양자 다이아몬드 현미경(QDM)이 스핀파 연구에 제공하는 새로운 정량적 측정 능력을 상세히 입증한다. 두 종류의 YIG(이트륨 철산화물) 얇은 필름—스퍼터링으로 성장한 YIG‑A(두께 54 nm, 높은 감쇠)와 액상 상 성장(LPE)된 YIG‑B(두께 109 nm, 낮은 감쇠)—을 각각 100 µm × 100 µm 시야에 배치하고, 515 nm 녹색 레이저로 NV 레이어(깊이 ≈30 nm)를 여기한다. NV의 Rabi 진동을 측정해 마이크로파 자기장 B_mw를 추출하고, 이를 스핀파의 원형 편광 자기장으로 변환한다. 실험은 외부 자기장 B₀=25.17 mT 하에서 표면 스핀파의 전파를 유도하고, 마이크로파 전력을 5 dBm부터 25 dBm까지 단계적으로 변화시켜 스핀파 진폭과 위상의 공간 분포를 기록한다.

데이터 분석은 B_mw(x)=q B_sw²+2 B_sw B_strip cos(k_x x+θ₀)+B_strip² 라는 식을 기반으로, 스핀파에 의해 생성된 자기장 B_sw와 스트립라인 자체에서 발생하는 B_strip을 각각 스택된 지수 함수 형태(B_sw(x)=B₀_sw e^{-(x−x₀)/l_sw}^{p_sw})로 모델링한다. 저전력 구간에서는 B_sw≫B_strip이므로 평균선이 B_sw를 반영하고, 파수 k_x는 이론적 분산식 f_sw(k)=γ μ₀ √
