단층 TiI2의 밝은 바닥 상태 엑시톤

초록

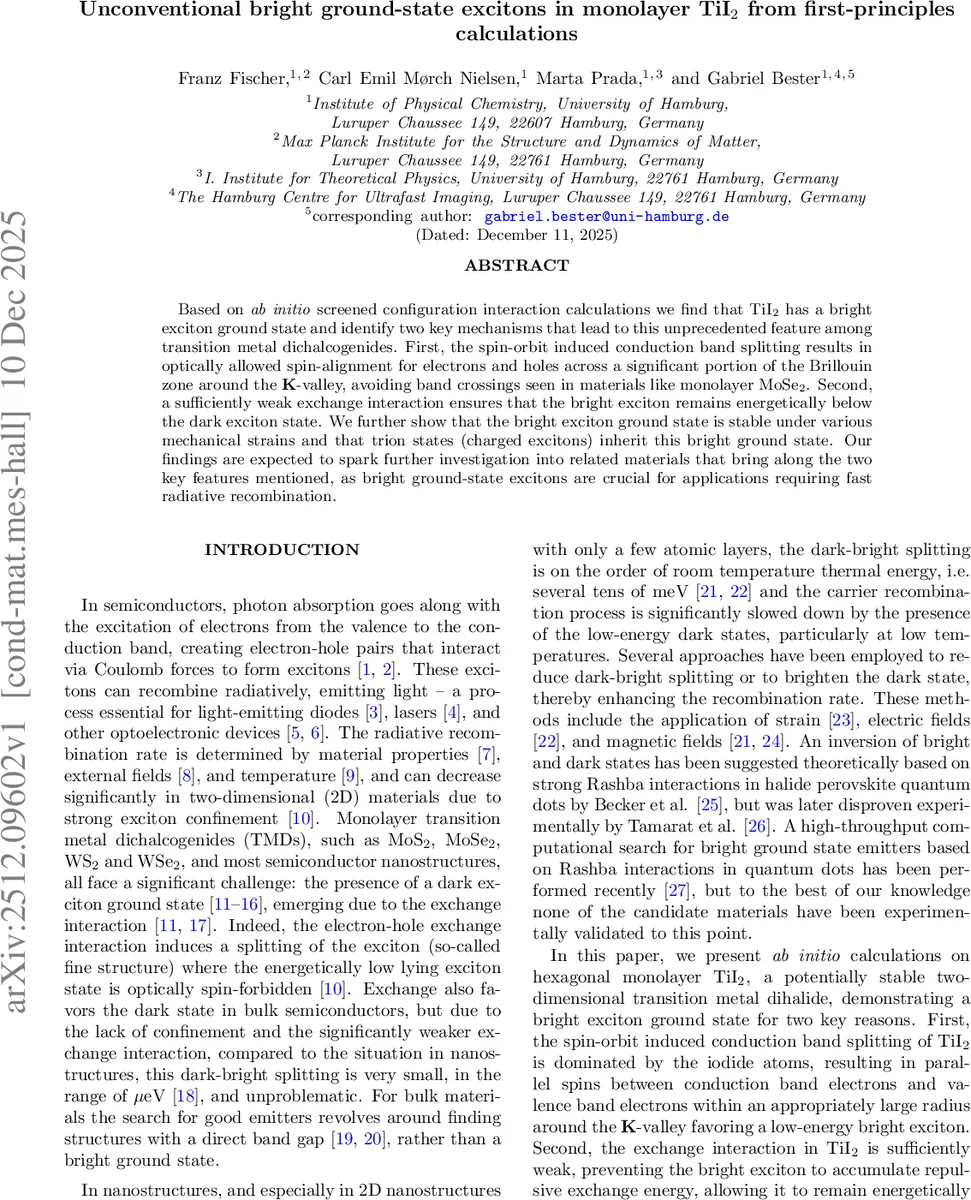

본 연구는 첫 원리 계산을 통해 1H‑형 단층 TiI₂가 밝은 엑시톤을 바닥 상태로 갖는 드문 전이금속 디칼코게나이드임을 밝힌다. 스핀‑오빗에 의해 전도밴드가 분할되어 K‑밸리 주변에서 전자와 정공의 스핀 정렬이 동일해 광학적으로 허용되며, 교환 상호작용이 약해 밝은 엑시톤이 어두운 엑시톤보다 낮은 에너지를 가진다. 이러한 특성은 압축·팽창 변형에도 유지되며, 양·음 전하를 가진 트리온 역시 밝은 바닥 상태를 유지한다.

상세 분석

TiI₂는 전통적인 2D 전이금속 디칼코게나이드와 달리 I 원소의 강한 스핀‑오빗 효과가 전도밴드에 크게 작용한다. DFT‑PBE 계산에서 K‑점에서의 전도밴드 스핀 분할(Δc≈‑24 meV)은 주로 I‑p 궤도에 의해 1차적으로 유도되며, Ti‑d z² 궤도의 2차 보정은 부호를 바꾸지 않는다. 결과적으로 전도밴드와 원자가 밴드의 스핀 양자수가 K‑점 주변 넓은 영역에서 동일하게 유지돼, 전자‑정공 쌍이 스핀 보존 광학 전이를 가능하게 한다. 이는 Mo‑계열 TMD에서 흔히 관찰되는 전도밴드 스핀 교차가 없다는 점과 대조된다.

베리어리티 전자‑정공 교환 상호작용은 2D 시스템에서 보통 수십 meV 수준으로 어두운 엑시톤을 낮은 에너지에 위치시키지만, TiI₂에서는 교환 적분이 매우 작아(≈0.4 meV) 밝은 A‑엑시톤이 D‑엑시톤보다 3 meV(또는 G₀W₀ 보정 후 1.5 meV) 낮은 에너지를 가진다. BSE‑CI 계산에서 k‑그리드 수렴이 매우 중요함을 확인했으며, 600×600 그리드까지 확대했을 때 바인딩 에너지 441 meV와 336 meV( A, B 상태) 가 수렴한다.

트리온(양·음 전하를 가진 3‑입자 복합체)에서도 동일한 스핀 정렬 메커니즘이 적용된다. K‑점에서 추가 전자(음 트리온) 혹은 추가 정공(양 트리온)이 가장 낮은 전도/원가 밴드에 배치되며, 결과적으로 A⁺K와 A⁻K 라는 밝은 트리온이 각각 4 meV와 32 meV의 바인딩 에너지를 갖는다. 트리온의 어두운‑밝은 분리(12–18 meV)는 전하 종류에 따라 차이가 있지만, 바닥 상태는 여전히 밝다.

구조적 변형에 대한 민감도도 조사했다. a와 d(층간 I‑I 거리)를 ±1 %까지 변형했을 때, ΔDA(=ED‑EA)는 전반적으로 감소하지만 부호가 바뀌는 임계점은 압축 변형에서만 도달한다. 이는 실험적으로 압축·팽창을 동시에 적용하면 밝은 바닥 상태를 유지할 수 있음을 시사한다.

마지막으로 MoSe₂와 비교 분석을 수행했다. 두 물질 모두 K‑점에서 비슷한 Δc를 보이지만, MoSe₂는 전도밴드 교차가 발생해 스핀 정렬이 반대가 되는 영역이 존재한다. 따라서 MoSe₂는 어두운 D‑엑시톤이 21.8 meV 낮아 바닥 상태가 어둡다. 반면 TiI₂는 전도밴드 교차가 없고 교환 상호작용이 약해 밝은 A‑엑시톤이 바닥을 차지한다.

이러한 두 핵심 메커니즘(강한 I‑p 기반 SOC에 의한 전도밴드 스핀 정렬, 약한 교환 상호작용)은 다른 2D 할로겐화 금속 디칼코게나이드에서도 재현 가능성을 열어준다.
