프로톤 삽입 열역학과 라탄산 코발트 옥사이드 전이의 구조·전기적 변환

초록

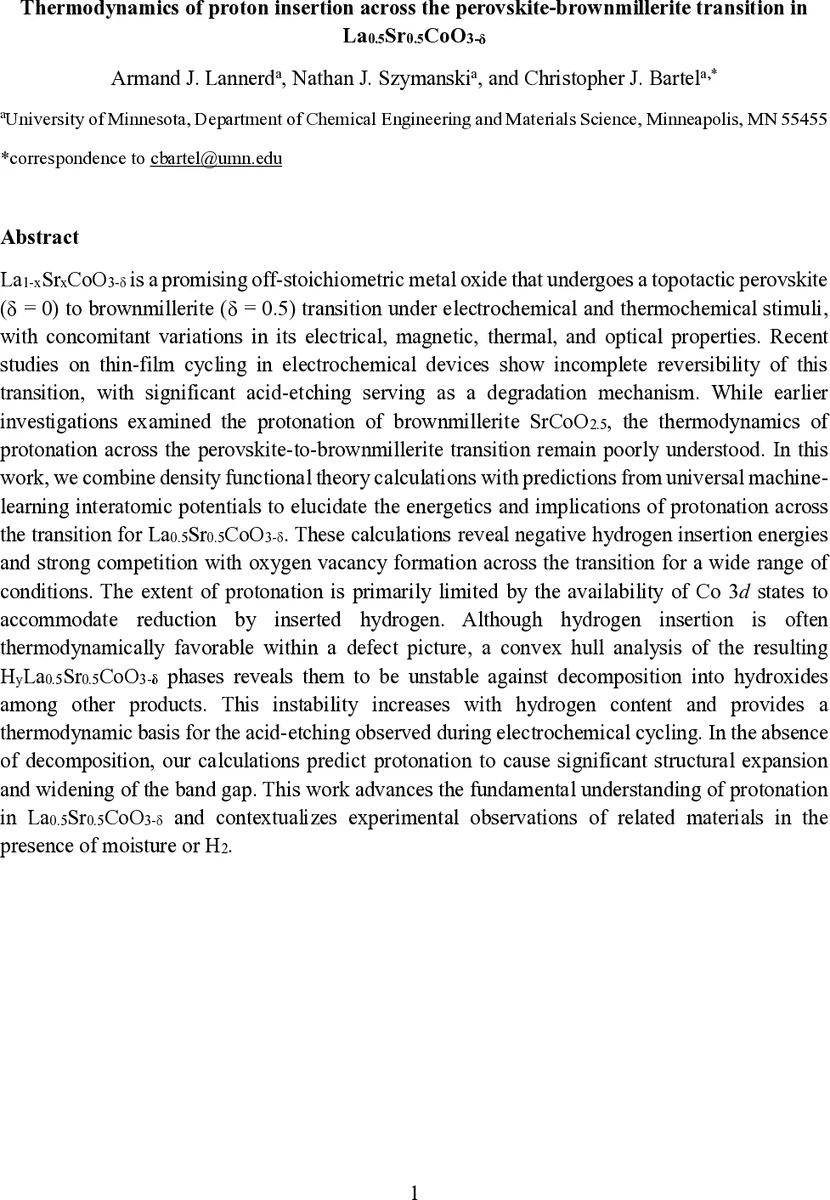

본 연구는 La₀.₅Sr₀.₅CoO₃₋δ의 퍼로브스카이트‑브라운밀러라이트 전이 과정에서 프로톤(수소) 삽입이 갖는 열역학적 특성을 DFT와 머신러닝 기반 인터액션 포텐셜을 이용해 정량화한다. 계산 결과, 수소 삽입 에너지는 대부분 음의 값을 보여 열역학적으로 유리하지만, 높은 수소 함량에서는 수산화물 및 기타 상으로 분해되는 경향이 나타난다. 이는 전기화학 사이클링 중 관찰되는 산성 부식(에시드 에칭)의 근본 원인으로 해석된다. 또한, 수소 삽입이 구조 팽창과 밴드갭 확대를 초래함을 확인하였다.

상세 분석

이 논문은 La₀.₅Sr₀.₅CoO₃₋δ(이하 LSCO)의 퍼로브스카이트(P) 상에서 브라운밀러라이트(BM) 상으로의 위상 전이가 전기화학적 혹은 열화학적 자극에 의해 일어나는 과정을 미시적으로 해석한다. 먼저, 저자들은 전통적인 DFT‑GGA+U( UCo=3 eV) 계산을 통해 산소 공핍(v_O)과 수소 간극(H_i) 각각의 형성 에너지를 구한다. 산소 공핍은 +0.687 eV(DFT) 보정값을 적용해 온도·압력·전위 의존성을 포함한 자유에너지 식(식 1‑4)으로 정량화하였다. 반면, 수소 삽입은 −0.3508 eV(수소‑물 기준) 보정을 사용해 물의 기체상 자유에너지와 전위에 의한 화학포텐셜 변화를 반영하였다.

핵심 결과는 두 결함이 거의 동일한 범위의 화학 포텐셜(Δμ_O, Δμ_H)에서 음의 형성 에너지를 보인다는 점이다. 즉, 양전압 하에서 전자를 공급받아 산소가 탈출하면서 동시에 전해질 내 물이 전기분해되어 생성된 프로톤이 LSCO 격자에 삽입될 가능성이 열역학적으로 높다. 그러나 수소 함량 y가 증가할수록 Co 3d 전자 상태가 포화되어 전자 수용 능력이 제한된다. 저자들은 Co의 전자 수용 한계가 수소 삽입을 억제하는 주요 메커니즘임을, 전자밀도와 Bader 전하 분석을 통해 Co가 +3→+2 로 환원되는 정도가 y≈0.5 이상에서는 포화된다고 제시한다.

또한, 다중 결함(동시 v_O와 H_i) 시스템에 대한 상호작용 에너지 ΔE_int를 계산했으며, 이는 대부분 양의 값을 보여 결함 간 경쟁이 존재함을 의미한다. 특히, 높은 수소 농도에서는 ΔE_int가 크게 양수로 변해 추가적인 수소 삽입이 비열역학적으로 불리해진다.

이러한 열역학적 불안정성을 평가하기 위해, 저자들은 uMLIP(UMA‑s‑1) 기반 대규모 구조 탐색을 수행하고, 얻어진 HyLa₀.₅Sr₀.₅CoO₃₋δ(이하 H‑LSCO) 후보 상들을 전위·조성 공간에서 convex hull에 배치하였다. 결과는 y가 0.25 이하일 때는 기존 LSCO와 비교해 약간의 메타 안정성을 보이지만, y≥0.5에서는 수산화물(HCoO₂, Sr(OH)₂ 등) 및 금속 Co와의 분해 반응이 열역학적으로 더 낮은 자유에너지를 갖는다. 즉, 고수소 함량의 H‑LSCO는 실제 실험 조건에서 쉽게 분해되어 산성 용액(예: H₂O₂·H⁺)을 형성하고, 이는 전기화학 사이클링 중 관찰된 에시드 에칭 현상을 설명한다.

구조적 측면에서는, 수소 삽입이 Co–O 결합을 OH 형태로 변환시키면서 격자 상수 a와 c가 각각 ~2–3 %, ~4–5 % 팽창한다. 전자 구조 분석(Lobster DOS)에서는 전도대 상단의 Co 3d‑O 2p 혼성화가 감소하고, 밴드갭이 0 eV(금속)에서 0.6–0.9 eV(반도체)로 확대되는 것을 확인했다. 이는 전기적 전도도 감소와 광학 투과도 변화와 일치한다.

요약하면, LSCO의 P‑BM 전이 과정에서 프로톤 삽입은 열역학적으로 가능하지만, Co 전자 수용 한계와 높은 수소 함량에서의 상분해 경향이 동시에 작용해 실제 장치에서는 산성 부식이라는 형태로 나타난다. 이러한 통찰은 EDLT, 고체산소연료전지, 저온 수소 연료전지 등에서 LSCO를 활용할 때 수분/수소 관리 전략을 설계하는 데 중요한 지침을 제공한다.
