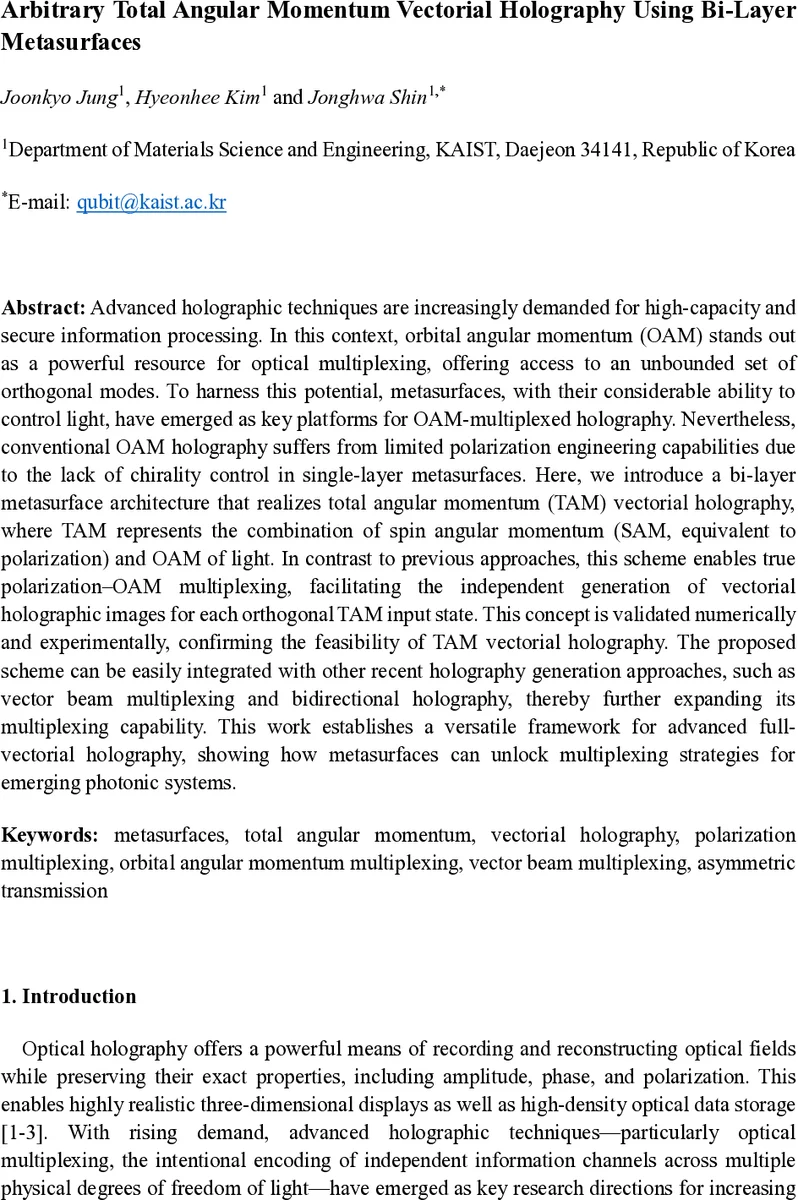

양층 메타표면으로 구현하는 전각운동량 벡터 전파

초록

본 논문은 양층 메타표면을 이용해 스핀각운동량(SAM)과 궤도각운동량(OAM)의 결합인 전각운동량(TAM)을 독립적으로 제어함으로써, 각 TAM 입력 상태마다 서로 다른 벡터형 전파 영상을 생성하는 새로운 전파 기술을 제시한다. 수치 설계와 실험을 통해 4개의 서로 다른 TAM 상태에 대해 12개의 고품질 벡터 전파 영상을 구현했으며, 이를 기존 단층 메타표면이 제공하지 못한 편광‑OAM 다중화와 완전 벡터 설계 능력을 동시에 달성한다. 또한 벡터빔 다중화와 양방향 전파와의 결합 가능성을 논의한다.

상세 분석

이 연구는 기존 단층 메타표면이 갖는 대칭 제한을 극복하기 위해 양층 구조를 도입하였다. 각 층은 타원형 나노포스트로 구성되며, 하부와 상부 포스트의 축 회전각(θ₁, θ₂)과 위상 지연(φ₁ˣ, φ₁ʸ, φ₂ˣ, φ₂ʸ)을 독립적으로 조절함으로써 완전한 유니터리 Jones 행렬을 구현한다. 이를 통해 입사광의 편광(SAM)과 헬리컬 위상(OAM)을 동시에 인코딩한 전각운동량(TAM) 상태를 구분하고, 각 상태마다 전혀 다른 벡터형 전파 영상을 출력하도록 설계한다. 설계 과정은 목표 영상의 강도·위상·편광을 2‑D 샘플링한 후, 손실 함수를 최소화하는 그래디언트 디센트 최적화 알고리즘을 적용한다. 다중 목표(다중 TAM 입력‑출력 쌍)를 동시에 고려할 수 있도록 손실과 그래디언트를 합산하는 다목적 최적화가 핵심이다. 실험에서는 4개의 TAM 입력(두 개의 편광(좌/우 원형) × 두 개의 OAM(l=±2))에 대해 각각 라틴 문자, 그리스 문자, 숫자, 동물 아이콘 등 12개의 서로 다른 스칼라 영상을 조합한 벡터형 전파 영상을 구현하였다. 시뮬레이션과 실험 모두 평균 상관계수 0.96, 스톡스 파라미터 코사인 유사도 0.96을 기록했으며, 전송 효율은 16‑20 % 수준으로 양층 구조가 제공하는 다중 채널 전송 손실을 정량화하였다. 또한, 두 개 이상의 TAM 상태를 중첩한 일반화된 벡터빔(VB)을 입력으로 사용했을 때, HOPS(고차 파인케레 구) 상에서 서로 직교하는 VB만을 선택적으로 전파시키는 것이 가능함을 입증하였다. 이는 기존 단층 메타표면이 제공하던 편광‑OAM 다중화 한계를 넘어, 동일한 OAM에 대해 서로 다른 편광을 구분하거나, 서로 다른 OAM에 대해 동일 편광을 구분하는 완전 벡터‑다중화가 가능함을 의미한다. 마지막으로, 제안된 양층 메타표면은 기존의 벡터빔 다중화, 양방향 전파와도 호환 가능하므로, 차세대 고용량·보안 전파 시스템에 적용될 수 있는 확장 가능한 플랫폼으로 평가된다.
