자기장으로 강화된 텅스텐 디셀레나이드 단층의 광발광 편광

초록

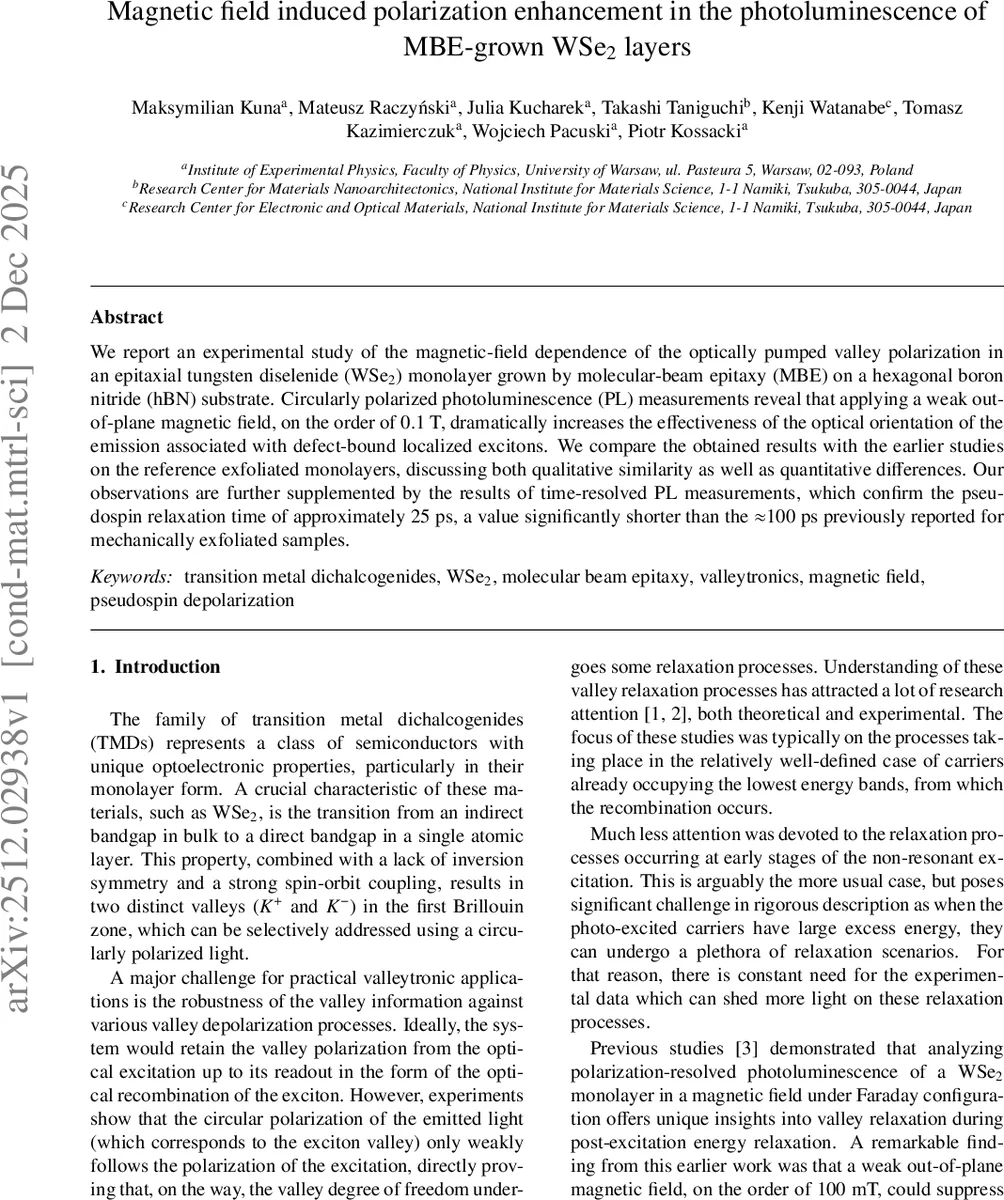

본 연구는 hBN 기판 위에 MBE(분자빔증착) 방식으로 성장시킨 WSe₂ 단층에서 약 0.1 T 수준의 외부 자기장이 결함 결합 국소 exciton의 원형 편광을 크게 향상시킨다는 현상(FIPE)을 확인하였다. CW와 시간분해 PL 측정을 통해 의사스핀 이완 시간이 약 25 ps로, 기존 기계적 박리 시료의 100 ps보다 네 배 빠름을 밝혀냈다. 온도 의존성 실험에서는 FIPE의 폭과 진폭이 5–20 K 구간에서 거의 변하지 않음을 보고하였다.

상세 분석

이 논문은 MBE 성장 텅스텐 디셀레나이드(WSe₂) 단층의 밸리 편광 역학을 자기장 의존적으로 정밀히 조사한 실험적 보고이다. 먼저, hBN 기판 위에 MBE로 합성된 단층은 기존의 기계적 박리(Exfoliation) 시료와 비교해 좁은 exciton 라인폭과 높은 광학 균일성을 보이며, 결함 결합(localized) exciton 밴드가 강하게 나타난다. CW 광발광(PL) 측정에서, 원형 편광을 가진 레이저로 비공명(647 nm) 및 준공명(700 nm) excitation을 수행했을 때, 자기장이 0 T에서 ±0.1 T 정도만 가해져도 편광도(PD)가 뚜렷한 ‘딥(dip)’ 형태로 증가한다. 이는 기존 연구에서 보고된 FIPE(Field‑Induced Polarization Enhancement)와 동일한 현상이며, Lorentzian 형태의 식으로 정량화하였다. 특히, 딥의 반폭(HWHM) B₀가 약 80 mT로, 기계적 박리 시료의 20 mT보다 4배 크다. Hanle‑like 모델에 따르면 B₀는 의사스핀 이완률 γ_dep에 비례하므로, MBE 시료는 의사스핀 이완 시간이 약 20–25 ps로 크게 단축된다. 이는 시간분해 PL(streak camera) 실험에서도 확인되었으며, 초기 0 ps 근처에서 편광도가 급격히 감소하는 두 지수함수적 감쇠가 25 ps 정도의 시정수를 갖는다. 온도 상승(5 K→20 K) 실험에서는 전체 PL 강도가 감소하고 편광도 자체는 감소하지만, FIPE의 진폭 A_mod와 폭 B₀는 거의 변하지 않는다. 이는 에너지 이완 속도 γ_relax가 인터밸리 스캐터링 γ_inter보다 여전히 빠른 regime에 있음을 시사한다. 종합하면, MBE 성장 공정이 결함 분포와 스트레인 환경을 변화시켜 밸리 스캐터링 메커니즘을 가속화하고, 결과적으로 의사스핀 이완이 빠르게 일어나지만 FIPE 현상 자체는 유지된다는 중요한 결론을 도출한다.
