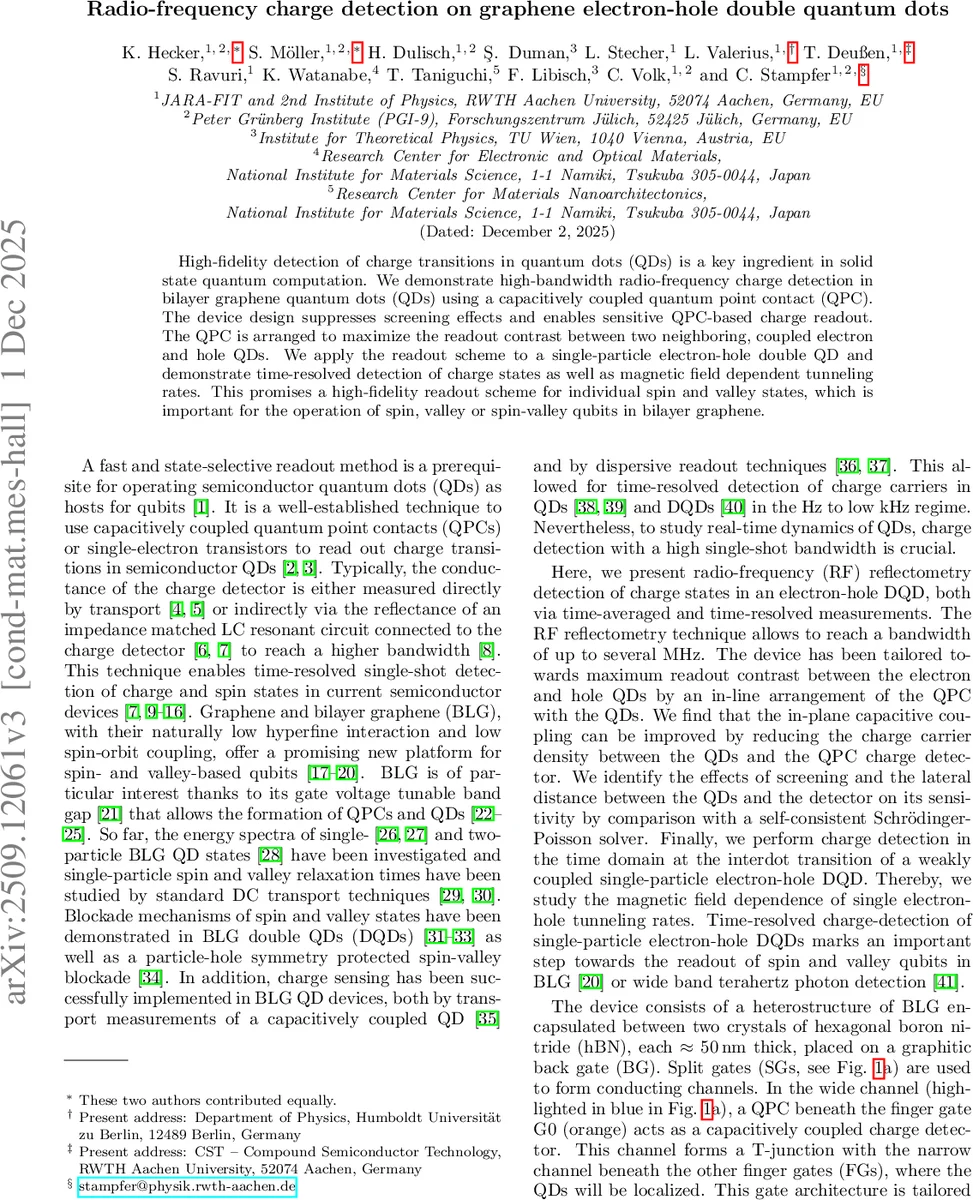

고대역 라디오 주파수 전하 감지로 그래핀 전자‑정공 이중 양자점 읽기

초록

본 연구는 이중층 그래핀 양자점에 전하 변화를 고대역 라디오 주파수(RF) 반사계측으로 감지하는 방법을 제시한다. 인라인 배치된 양자점(QD)과 전하 검출기(양자점 접점, QPC)를 이용해 전자‑정공 이중 QD의 전하 전이를 실시간으로 측정하고, 자기장에 따른 터널링 속도 변화를 분석하였다.

상세 분석

이 논문은 이중층 그래핀(BLG) 기반 양자점(QD) 시스템에 고대역 RF 전하 감지 기술을 적용한 최초 사례 중 하나이다. 저자들은 hBN으로 캡슐화된 BLG 위에 백게이트와 스플릿게이트를 배치해 넓은 채널과 좁은 채널을 형성하고, 넓은 채널에 위치한 양자점 접점(QPC)을 전하 검출기로 사용하였다. QPC는 인라인(T‑junction) 구조로 배치되어 전자‑정공 이중 QD와 최소 거리(수십 나노미터)로 배치되며, 이는 전하 감도 향상에 핵심적인 역할을 한다. 또한, 중간 게이트(G1)를 통해 QPC와 QD 사이의 전하 운반자 밀도를 조절함으로써 전기적 스크리닝을 최소화하고, 전하-전하 상호작용에 의한 감도 저하를 방지하였다.

RF 반사계측은 3.3 µH 인덕터와 약 0.6 pF 기생 커패시턴스로 구성된 LC 탱크 회로에 QPC를 연결해 115 MHz 부근에서 임피던스 매칭을 수행한다. 반사된 신호의 진폭과 위상 변화를 동기 검파(demodulation)함으로써 전하 전이당 발생하는 스텝 높이(δR, δφ)를 측정하고, 신호‑대‑노이즈 비(SNR)를 정량화하였다. 실험 결과, 위상 기반 검출이 진폭 검출보다 최대 3배 높은 SNR을 제공했으며, 전력(P) 증가에 따라 SNR이 향상되지만 일정 수준을 초과하면 전력 넓이 효과로 위상 SNR이 감소한다는 특징을 보였다.

전하 안정성 다이어그램을 통해 전자 QD와 정공 QD 각각의 전하 전이를 구분했으며, V_G1을 변조함으로써 QPC와 QD 사이의 정전용량 및 스크리닝 효과를 정량적으로 분석하였다. 시뮬레이션(Schrödinger‑Poisson)과 실험 데이터를 비교한 결과, 얇은 hBN 층은 금속 게이트와 백게이트에 의한 스크리닝을 강화해 감도 저하를 초래함을 확인했다. 또한, 자기장 의존적인 터널링 속도 측정에서는 정공‑전자 전이가 B필드에 따라 비선형적으로 변하며, 이는 스핀·밸리 얽힘 및 블록ade 메커니즘 연구에 활용될 수 있다.

결론적으로, 이 연구는 BLG 기반 전자‑정공 이중 QD에서 MHz 수준의 대역폭을 갖는 고감도 전하 감지를 구현했으며, 향후 스핀·밸리 큐비트의 단일 전하·단일 스핀 읽기에 필요한 고충실도(readout fidelity)를 제공할 수 있음을 시사한다.
