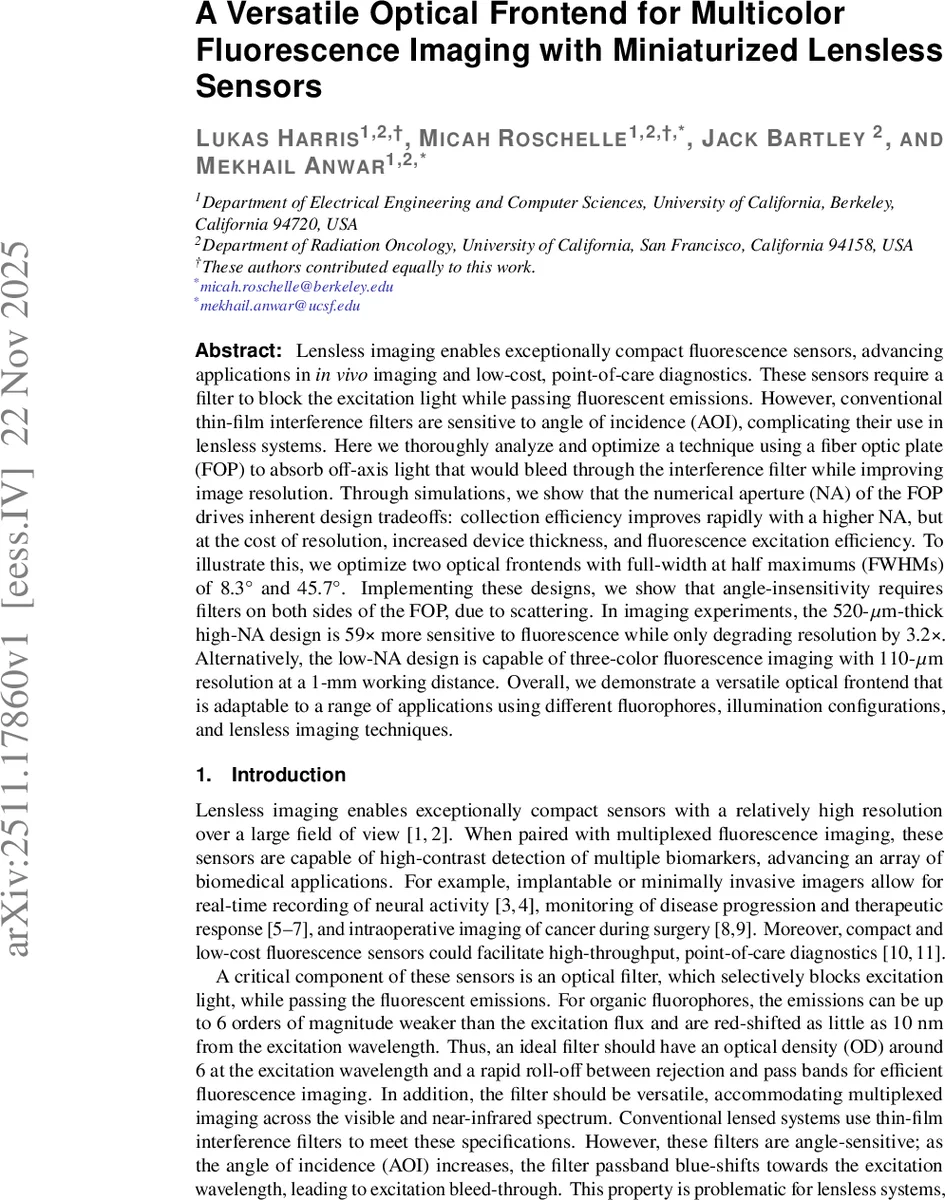

다중색 형광 이미징을 위한 다목적 광학 프론트엔드: 초소형 렌즈리스 센서용 섬유광판 설계와 최적화

초록

본 논문은 각도 의존성이 큰 얇은막 간섭필터의 문제를 해결하기 위해, 섬유광판(FOP)을 이용한 각도 필터링 및 해상도 향상 기법을 제안한다. FOP의 수치개구(N.A.)를 설계 변수로 삼아 고‑N.A.(0.43)와 저‑N.A.(0.15) 두 가지 프론트엔드를 최적화하고, 양면에 간섭필터를 코팅함으로써 모든 입사각에서 6 OD 이상의 excitation 차단을 달성하였다. 실험 결과, 고‑N.A. 설계는 59배 높은 형광 감도와 3.2배 해상도 저하를 보였으며, 저‑N.A. 설계는 1 mm 작업거리에서 110 µm 해상도로 3색 형광을 동시에 촬영할 수 있음을 확인하였다.

상세 분석

이 연구는 렌즈리스 형광 센서가 직면한 핵심 과제인 ‘각도 의존적 차단’ 문제를 근본적으로 재구성한다. 기존 얇은막 간섭필터는 입사각이 증가함에 따라 중심 파장이 청색으로 이동해 excitation 빛이 통과하게 되므로, 렌즈가 없는 시스템에서는 필터 자체만으로는 충분한 OD 6 차단을 보장할 수 없다. 저자들은 이를 보완하기 위해 섬유광판(FOP)을 ‘각도 필터’로 활용한다. FOP는 내부 전반사(TIR)를 이용해 특정 각도 이하(α)에서는 빛을 투과시키고, 그 이상에서는 흡수성 클래딩을 통해 빛을 소멸시킨다. 이때 α는 NA = sin α 로 정의되며, NA가 클수록 더 넓은 입사각을 수용해 형광 수집 효율(η_C)이 급격히 증가한다. 반면, 수집 효율이 높아질수록 PSF의 FWHM이 확대돼 해상도가 저하된다(η_C ≈ θ_C²/4, FWHM ≈ 2l·θ_C).

시뮬레이션에서는 FOP의 세 가지 설계 파라미터—수용각 α, 채움률(FF), 두께 h—가 각도 전송 함수 T(θ)에 미치는 영향을 정량화하였다. α를 크게 잡으면 T(θ) 곡선이 완만해져 고각도에서도 충분히 투과되지만, 이는 필터의 블루시프트 영역과 겹쳐 excitation 누출을 야기한다. 따라서 α는 필터의 차단 구역(예: 635 nm → 660 nm)과 fluorophore의 흡수 피크 간 거리, 그리고 목표 해상도에 따라 최적화되어야 한다. 채움률을 낮추면 오프축 흡수가 강화돼 차단 성능이 향상되지만, 정상 입사 시 투과율도 감소한다. 두께 h는 흡수 경로를 늘려 오프축 차단을 강화하지만, 장치 두께가 커져 작업거리와 시스템 통합성이 악화된다.

고‑NA 설계(N.A.=0.43, FWHM = 45.7°)는 두께 520 µm, 채움률 30% 정도로 구현돼, 광학 전송 효율이 크게 증가해 59배 높은 형광 감도를 제공한다. 해상도는 3.2배 저하되었지만, 실험적으로 300 µm 수준의 세부 구조를 충분히 구분할 수 있었다. 반면 저‑NA 설계(N.A.=0.15, FWHM = 8.3°)는 두께 110 µm, 채움률 50%로 얇고 가벼우며, 1 mm 작업거리에서도 110 µm 해상도를 유지한다. 특히 양면에 동일한 다중밴드 간섭필터를 코팅함으로써 입사각에 관계없이 OD 6 차단을 달성했으며, 3색(≈500 nm, 650 nm, 800 nm) 형광을 동시에 촬영할 수 있었다.

또한, 실험에서는 단일면 코팅 시 FOP 내부에서 발생하는 산란으로 인해 특정 각도에서 필터 차단이 약화되는 현상을 확인하고, 양면 코팅이 이러한 스캐터링을 보완한다는 점을 강조한다. 이는 향후 다양한 illumination 구성(전면조명, 에피조명)과 결합해 각도 무관한 고성능 형광 센서를 구현하는 데 중요한 설계 지침이 된다.

전반적으로 이 논문은 FOP의 NA와 물리적 파라미터를 체계적으로 최적화함으로써, 렌즈리스 형광 이미징에서 필터 각도 의존성을 효과적으로 억제하고, 응용 요구에 따라 고감도·저해상도 혹은 저감도·고해상도 모드를 자유롭게 선택할 수 있는 범용 플랫폼을 제시한다.
