전자‑포논 결합으로 유도된 포논 자기모멘트의 첫 원리 계산법

초록

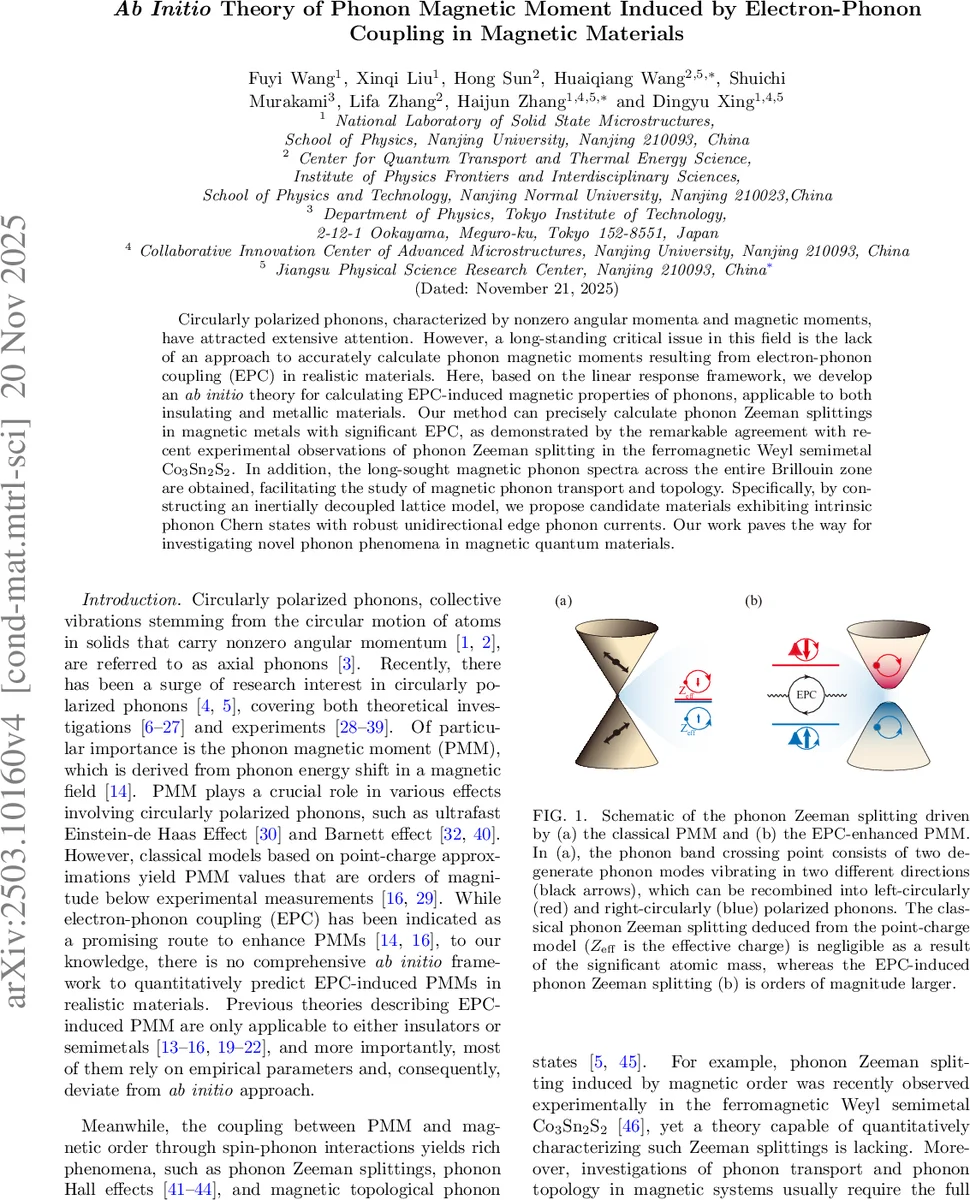

본 논문은 선형 응답 이론에 기반한 전자‑포논 결합(EPC) 유도 포논 자기모멘트와 그에 따른 포논 Zeeman 분할을 첫 원리 계산으로 구현한다. 절연체와 금속 모두에 적용 가능하도록 설계된 방법을 Co₃Sn₂S₂의 실험적 Zeeman 분할과 비교해 검증했으며, 전역적인 브릴루앙존의 자기 포논 스펙트럼을 제공한다. 또한 질량 차이가 큰 두 원소를 이용한 ‘관성 비결합 모델’을 제안해 고유의 포논 Chern 상태와 단방향 에지 포논 전류를 실현할 후보 물질을 제시한다.

상세 분석

이 연구는 기존의 점전하 모델이 실험값보다 수십 배 낮게 예측하던 문제를 해결하기 위해, 전자 스핀 편극에 의한 TRS 파괴 효과를 포논 동역학에 직접 연결하는 새로운 선형 응답 프레임워크를 도입하였다. 핵심은 포논 각운동량을 전자‑포논 상호작용을 매개로 하는 유효 자기장으로 해석하고, Kubo‑type 상관함수를 통해 η(q,ω) = (1/iω)χ⁻(q,ω) 형태의 자기‑포논 결합 상수를 도출한 것이다. 여기서 χ⁻는 스핀‑분해 전자 응답 함수이며, 전자 밴드 구조와 EPC 텐서 V_k,αβ^c,s(q,ω)를 직접 DFT+U 기반 DFPT 계산으로 얻는다. 식 (5)에서 보듯, 전자 에너지 차이가 포논 에너지와 공명할 때 χ⁻가 급격히 증폭되므로, 좁은 밴드갭 혹은 반금속·금속 시스템에서 큰 Zeeman 분할이 기대된다. 특히 경량 원소(예: S, O, N)를 포함한 강자성 물질에서 EPC 텐서가 크게 기여함을 강조한다.

포논 g‑인자는 g_ph = g_e ℏ²/(2iω)∂χ⁺/∂E|_{E_F} 로 정의되며, 이는 전자 루프 전류에 의해 강화된 효과로 g_e와 동등한 규모까지 상승할 수 있다. 고전적인 모델이 g≈10⁻⁴–10⁻⁵ 수준에 머무는 반면, 본 이론은 g≈1 수준을 실현함으로써 μ_ph ≈10⁻³ μ_B 정도의 실험 관측값을 재현한다. 계산 구현은 Quantum ESPRESSO에 새로운 모듈을 추가해 η와 g_ph를 자동으로 추출하고, 이를 동적 행렬에 비퇴화 섭동으로 삽입해 TRS‑파괴 포논 밴드를 얻는다.

실험 검증으로 Co₃Sn₂S₂의 Γ‑점 Eg 모드에 대해 0.042 THz(μ_ph≈2.8×10⁻³ μ_B)의 Zeeman 분할을 예측했으며, 이는 Raman 실험에서 보고된 0.038 THz와 매우 근접한다. 또한 Γ‑T 경로에서 두 원형 편광 모드가 교차해 포논 Weyl 점을 형성함을 확인했는데, 이는 기존 계산으로는 접근하기 어려웠던 토폴로지적 특성이다.

마지막으로, ‘관성 비결합 모델(Inertially Decoupled Model, IDM)’을 제시한다. 경량 비자성 원소(m)와 중량 강자성 원소(M)를 각각 벌집 격자와 삼각 격자에 배치해 m≪M 조건을 만족시키면 고주파 포논은 주로 경량 원소에, 저주파는 중량 원소에 국한된다. 벌집 서브격자는 반전 대칭을 유지해 Δ_I=0, 반면 M 원소의 강자성은 TRS를 깨고 큰 Δ_T를 제공한다. 결과적으로 |Δ_T|>|Δ_I| 조건이 충족되어 |C|=1인 고유 포논 Chern 상태가 형성되고, 2D와 3D 구조 모두에서 보호된 에지 모드가 나타난다. 이 모델은 실제 물질 설계에 직접 적용 가능하며, 경량 원소(예: B, C, N)와 중량 강자성 전이금속(예: Fe, Co, Ni)을 조합한 복합체가 유망한 후보가 된다.

전반적으로 이 논문은 EPC‑유도 포논 자기효과를 첫 원리 수준에서 정량화하고, 이를 토대로 새로운 토폴로지적 포논 현상을 예측·설계하는 방법론을 제공한다.
