리튬 흡착이 폴리아센과 그래핀 가장자리 전자구조에 미치는 영향

초록

본 논문은 리튬 원자가 폴리아센(특히 안트라센)과 징글‑잭(zig‑zag) 가장자리를 가진 그래핀 나노스트립에 흡착될 때 발생하는 전자밀도 재배치와 구조 변형을 세 가지 관점(공명 이론, 헐켈 분자궤도, DFT)으로 분석한다. 리튬으로부터 전자가 탄소 π‑계에 거의 완전하게 전달되어 중심 탄소의 sp³ 혼성화와 결합 길이 연장이 일어나며, 가장자리에서 비결합(비공유) 전자 상태가 형성되어 배터리 양극 소재로서의 성능 향상 메커니즘을 설명한다.

상세 분석

논문은 먼저 고전적인 공명 이론을 적용해 리튬이 전자를 제공할 경우 전자밀도가 폴리아센 사슬의 중앙에 위치한 두 탄소 원자에 집중된다고 주장한다. 이때 중앙 탄소는 전자 과잉으로 인해 이중결합 강도가 약해지고, 주변의 베넨 고리들은 독립적인 케라(Clar) 육각 고리 형태로 재배열된다. 이러한 공명 구조는 중앙 탄소가 부분적으로 sp³ 혼성화되면서 비평면 구조를 유도한다는 점에서 실험적 왜곡과 일치한다.

헐켈(또는 단순 tight‑binding) 모델을 통해서는 무한 폴리아센의 LUMO가 사슬의 ‘점’(point) 탄소, 특히 중앙에 가까운 위치에 전자밀도가 크게 나타나는 비결합 궤도임을 확인한다. 긴 사슬에서는 이 궤도가 정확히 0에너지(페르미 레벨)와 일치해 비결합 전자가 단일점으로 점유되며, 이는 공명 이론이 예측한 ‘중앙 부위에 전자 집중’과 정량적으로 일치한다.

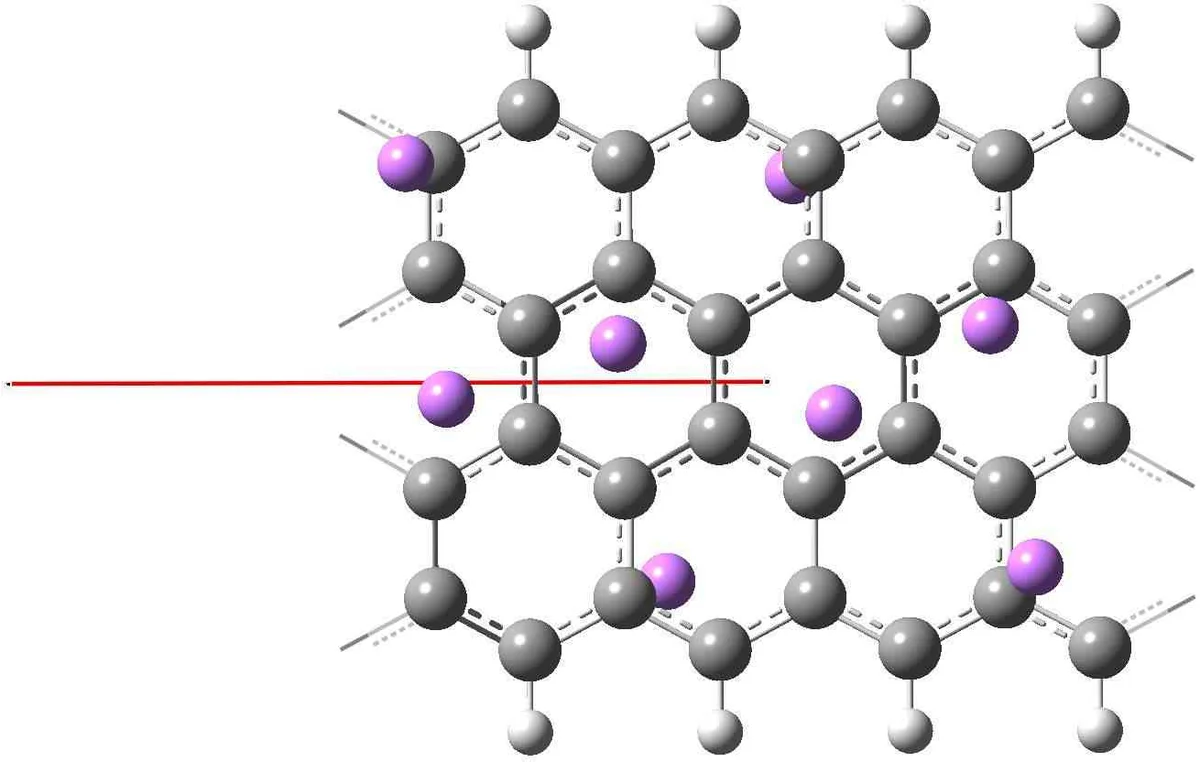

DFT 계산(B3LYP/6‑311G* 및 MP2/6‑311++G**)은 위 두 이론적 예측을 실증한다. 안트라센에 두 개의 리튬을 상·하에 배치했을 때, 리튬 전하가 0.82~0.87e 정도 감소하여 거의 완전한 전자 전달이 일어나며, 중앙 탄소의 전자밀도는 증가하고 결합 길이는 연장된다. 최적화된 구조는 중앙 탄소가 약간 비평면으로 휘어지는 모습을 보이며, 이는 sp³ 혼성화와 일치한다. 또한, 전하분포 분석(NBO)은 리튬이 양전하를 유지하고 탄소 골격이 음전하를 띠는 전형적인 이온성 결합 특성을 보여준다.

그래핀의 징글‑잭 가장자리에서는 비결합 상태가 단위 셀당 약 1/3 전자를 차지한다는 정량적 예측이 제시된다. 이 비결합 전자는 가장자리에서 지수적으로 감소하지만, 서로 다른 전자는 침투 깊이가 달라 상호 간의 페르미온 교환을 통해 강한 페리자성 결합을 형성한다. 리튬이 이러한 가장자리 비결합 궤도에 전자를 주입하면, 전자밀도는 더욱 집중되고 결합 에너지는 크게 증가한다. 따라서 리튬은 가장자리에서 강하게 흡착되고, 내부면에서는 상대적으로 약한 결합을 보인다.

전체적으로 논문은 고전적 화학 직관(공명, 케라 구조)과 양자화학 모델(헐켈, DFT)을 일관되게 연결함으로써 리튬 흡착이 폴리아센 및 그래핀 가장자리의 전자구조와 기계적 변형을 어떻게 유도하는지를 명확히 제시한다. 특히, 전자 전달에 따른 sp³ 혼성화와 결합 길이 연장은 배터리 양극 소재로서의 전도성 및 구조적 안정성 향상 메커니즘을 설명하는 핵심 인사이트이다.
