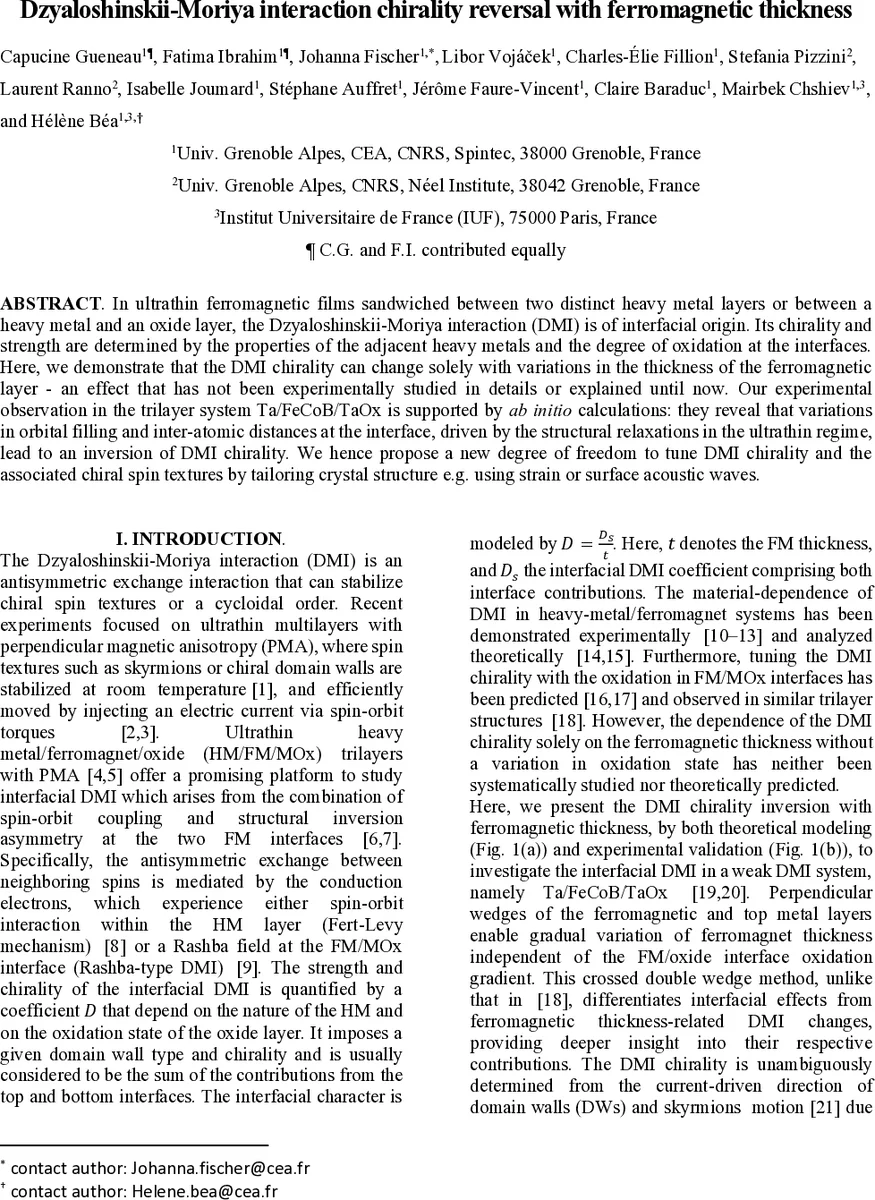

두께로 바꾸는 DMI 나선성: FeCoB 초박막에서의 전이 메커니즘

초록

Ta/FeCoB/TaOx 삼중층에서 페롭스코픽 두께를 조절하면 Dzyaloshinskii‑Moriya 상호작용(DMI)의 나선성이 반전된다. 실험적 DW·스키머 관찰과 ab initio 계산이 구조적 이완·궤도 채움 변화를 원인으로 제시한다.

상세 분석

본 연구는 인터페이스 기인 DMI의 전통적인 이해를 넘어, 페롭스코픽(ferromagnetic) 층 두께 자체가 DMI의 부호를 뒤바꿀 수 있음을 실증한다. Ta/FeCoB/TaOx 구조에서 하부 Ta/FeCoB와 상부 FeCoB/TaOx 두 개의 비대칭 인터페이스가 각각 DMI를 기여한다는 가정 하에, 저전압 전류 구동 DW와 스키머의 이동 방향을 통해 나선성을 직접 판별하였다. 흥미롭게도, 상부 TaOx의 산화 정도를 고정한 채 FeCoB 두께를 1 nm 이하에서 1.3 nm까지 연속적으로 증가시키면, DMI 부호가 CW→CCW 혹은 그 반대로 전이한다. 이는 기존에 보고된 산화도에 의한 부호 전이와는 독립적인 현상이다.

ab initio 계산에서는 Fe/TaOx 인터페이스를 Fe 단일층(Fe‑rich)과 Ta‑O 혼합층으로 모델링하고, Fe 층의 원자층 수(3–9 ML)와 Ta의 산화 비율(0–100 %)를 변수로 두었다. 계산 결과, 산화되지 않은 경우 Fe 원자층이 3 ML에서 5 ML 사이일 때 DMI 부호가 바뀌는 임계점이 존재함을 확인했다. 이는 Fe‑Ta 거리와 전자 궤도 채움이 변하면서 스핀‑오비탈 상호작용의 비대칭성이 역전되기 때문이다. 또한, 산화 비율이 25 % 이하일 때는 두께 증가에 따라 부호 전이가 명확히 나타났으며, 높은 산화에서는 부호 전이가 억제된다. 이러한 이론적 결과는 실험에서 관찰된 “두께에 의한 DMI 전이선”과 정량적으로 일치한다.

핵심 메커니즘은 다음과 같다. 초박막 영역에서는 원자간 거리(z)가 구조적 이완에 의해 크게 변동하고, 이는 Fe d‑궤도와 Ta/ O p‑궤도의 혼성화를 재조정한다. 전자 구조가 바뀌면, 페르미면 근처의 스핀‑오비탈 결합 강도가 달라져 DMI 벡터의 방향이 반전된다. 따라서 두께 조절은 실질적으로 인터페이스의 ‘전기적’ 환경을 변형시키는 효과를 갖는다.

이러한 발견은 DMI를 설계하는 새로운 자유도를 제공한다. 기존에는 중금속 종류, 산화도, 혹은 전기장/스트레인 등을 이용해 DMI를 튜닝했지만, 여기서는 단순히 FM 층 두께만으로도 스키머와 DW의 나선성을 선택적으로 제어할 수 있다. 이는 스핀트로닉스 디바이스, 특히 전류 구동 스키머 메모리와 고속 DW 로직에서 에너지 효율을 크게 향상시킬 잠재력을 가진다. 또한, 두께에 따른 구조적 변화를 외부 스트레인(예: 표면 음향파)이나 격자 맞춤을 통해 동적으로 제어하면, 실시간으로 DMI 부호를 전환하는 ‘스위치able’ 스핀텍스처를 구현할 수 있다.

요약하면, 본 논문은 (1) 실험적으로 FeCoB 두께 변화가 DMI 부호 전이를 일으킴을 입증하고, (2) 첫 원리 계산을 통해 원자간 거리와 궤도 채움 변화가 핵심 메커니즘임을 규명하며, (3) 두께를 새로운 DMI 튜닝 파라미터로 제시함으로써 차세대 스핀오르빗 토크 기반 디바이스 설계에 중요한 통찰을 제공한다.
