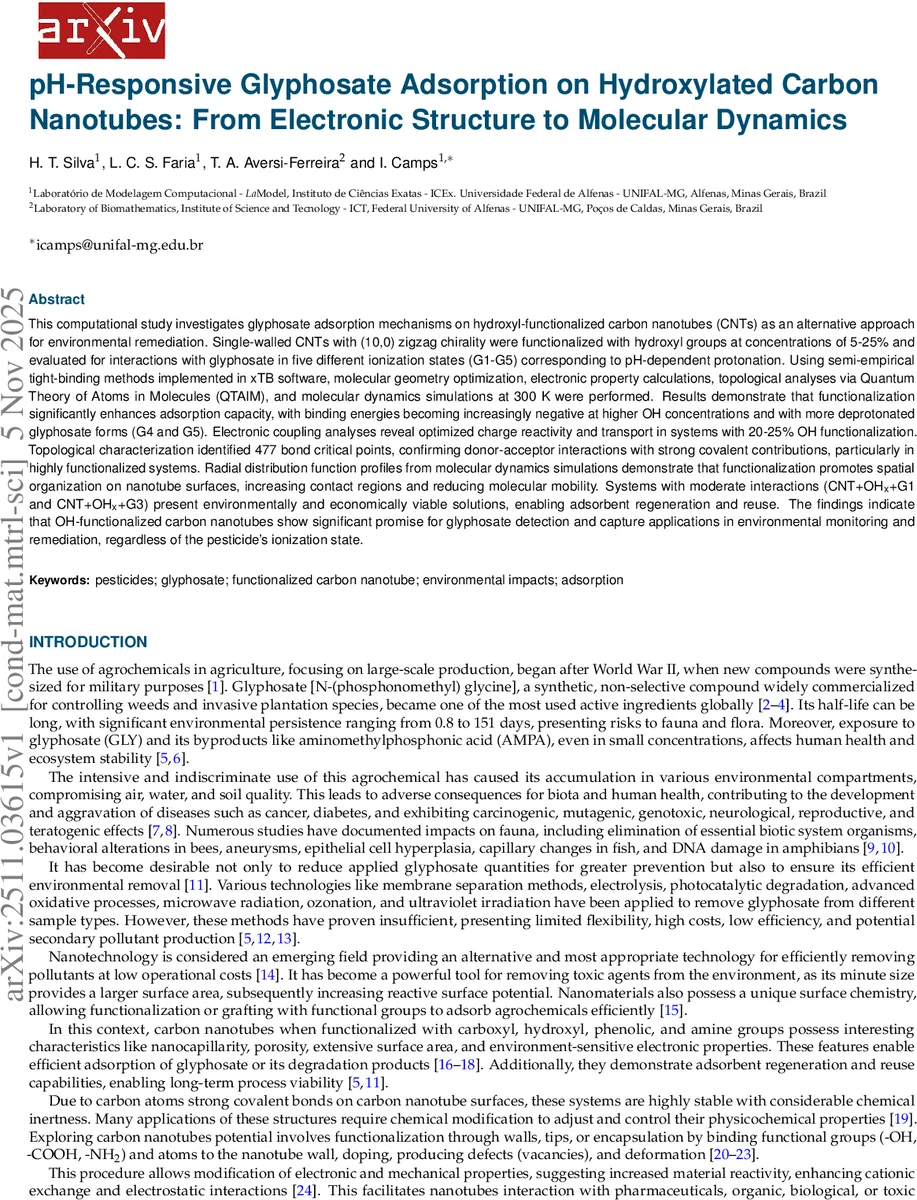

수산기 결합 탄소 나노튜브를 이용한 pH‑반응형 글리포세이트 흡착 메커니즘 연구

초록

본 연구는 (10,0) 단일벽 탄소 나노튜브(CNT)를 5 %~25 %의 수산기(OH)로 기능화하고, pH에 따라 다르게 이온화되는 다섯 종류의 글리포세이트(G1‑G5)와의 상호작용을 반응성 결합, 전자 구조, 분자 동역학 관점에서 조사하였다. xTB 기반 준양자화학 계산과 QTAIM 토폴로지 분석, 300 K에서 100 ps MD 시뮬레이션을 통해 기능화 정도가 높을수록, 특히 탈프로톤화된 G4·G5 형태와의 결합 에너지가 크게 감소하고, 전자 전이 적분(J)값이 증가함을 확인했다. RDF 결과는 OH 함량이 증가할수록 글리포세이트가 CNT 표면에 더 고르게 정착하고 이동성이 억제됨을 보여준다. 중간 수준의 상호작용을 보이는 CNT+OHx+G1·G3 시스템은 재생 가능하고 경제적인 흡착제로서 실용성을 제시한다.

상세 분석

이 논문은 반응성 결합과 전자 전달 특성을 정량화하기 위해 xTB‑GFN2‑xTB와 DFT‑유사 준양자화학 방법을 결합하였다. 먼저, 순수 CNT와 5 %~25 % OH 기능화 CNT를 각각 최적화하고, 각 시스템에 대해 G1‑G5(프로톤화 정도에 따라 전하 분포가 크게 달라짐)와의 복합체를 자동 상호작용 부위 매핑(aISS)과 유전 알고리즘 기반 10단계 유전 최적화를 통해 최소 에너지 구조를 도출하였다. 결합 에너지(E_ads)는 OH 농도가 증가함에 따라 -30 kcal/mol 수준까지 심화되었으며, 특히 G4·G5와의 복합체에서 -45 kcal/mol에 달하는 강한 흡착을 보였다. 이는 탈프로톤화된 글리포세이트가 음전하를 많이 띠어 OH‑기와의 수소결합·전기적 인력이 강화된 결과로 해석된다.

전자 구조 분석에서는 HOMO‑LUMO 간격(Δε)이 OH 농도와 G 형태에 따라 2.1 eV에서 1.4 eV로 감소했으며, 이는 전자 구름이 더 넓게 퍼져 전하 이동성이 향상됨을 의미한다. 전자 전이 적분 J_oc(정공 전달)와 J_un(전자 전달) 모두 OH 20 %~25 %에서 최대값을 기록했으며, 총 전하 전이 J는 0.12 eV 수준으로, 전자·정공 모두에 대한 강한 상호작용을 시사한다. 이러한 전자 결합 강화는 QTAIM 분석에서 477개의 (3,‑1) 결합 임계점(BCP)을 검출한 것과 일치한다. BCP의 전자밀도 ρ는 0.025–0.045 a.u. 범위에 머물렀으며, 라플라시안(∇²ρ)이 양의 값을 보여 전기적(비공유) 상호작용이 주를 이루지만, 일부 BCP에서는 음의 라플라시안을 동반해 부분적인 공유 결합 성격을 갖는 복합적인 결합 양상을 확인했다.

분자 동역학 시뮬레이션에서는 GFN‑FF 포스필드를 사용해 300 K, 100 ps 동안 시스템을 추적하였다. RDF(g(r)) 분석 결과, OH 함량이 20 % 이상일 때 글리포세이트의 첫 번째 피크가 2.8 Å에서 2.3 Å로 이동하며, 이는 분자들이 CNT 표면에 더 가까이 접근함을 의미한다. 또한, 시간에 따른 RMSD와 Rg 값이 감소하여 구조적 안정성이 향상되고, 특히 G4·G5 복합체에서 평균 이동 거리가 0.6 nm 이하로 제한되어 탈착 가능성이 낮아짐을 보여준다.

경제·환경적 관점에서 저온(300 K)에서의 재생 가능성을 평가한 결과, 중간 정도의 결합 에너지(≈‑30 kcal/mol)를 보이는 CNT+OHx+G1·G3 시스템은 열적 혹은 화학적 탈착 없이도 물리적 세척으로 재사용이 가능함을 제시한다. 이는 과도한 결합으로 인한 재생 비용 상승을 방지하고, 실제 현장 적용 시 비용 효율성을 크게 높일 수 있다.

요약하면, OH 기능화는 CNT의 전자 구조와 표면 화학을 동시에 변형시켜 글리포세이트와의 정전기·수소결합을 강화하고, 전자 전이 적분을 증대시켜 흡착 효율을 극대화한다. 특히 pH가 높은 환경에서 주로 존재하는 G4·G5 형태에 대해 높은 선택성을 보이며, 중간 수준의 결합을 갖는 시스템은 재생 가능성과 비용 효율성 측면에서 실용적인 대안이 될 수 있다.
