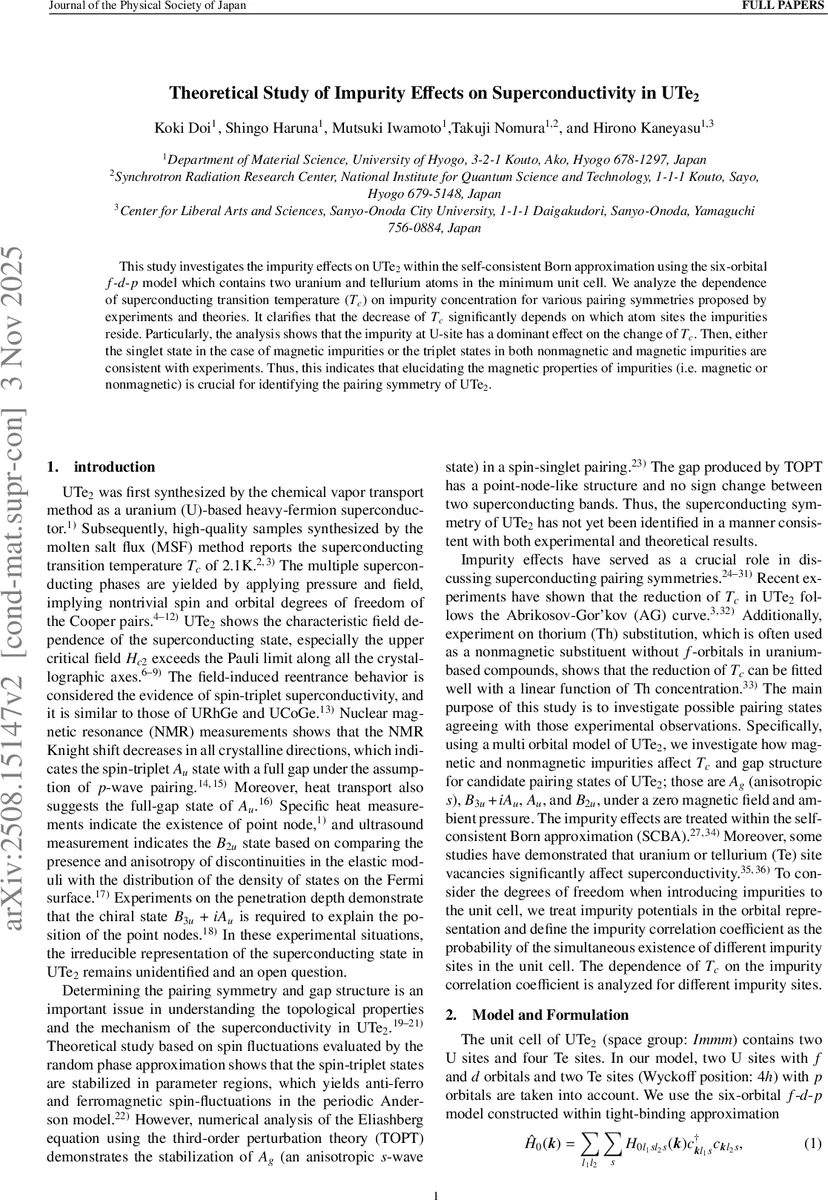

UTe₂ 초전도성에 대한 불순물 효과 이론적 고찰

초록

본 연구는 6궤도 f‑d‑p 모델을 이용해 자기·비자기 불순물이 U‑site와 Te‑site에 존재할 때 초전도 전이 온도(Tc)의 억제 양상을 자기 일관적 Born 근사(SCBA)로 계산하였다. 결과는 U‑site 불순물이 Tc 감소에 지배적이며, 비자기 불순물에서는 삼중극성(Triplet) 상태가, 자기 불순물에서는 단일극성(Singlet) 상태가 실험과 일치함을 보여준다. 따라서 불순물의 자기성 여부를 정확히 파악하는 것이 UTe₂의 짝짓기 대칭을 규명하는 핵심이다.

상세 분석

이 논문은 최근 UTe₂가 스핀‑트리플릿 초전도체 후보로 주목받는 상황에서, 불순물 첨가가 초전도 전이 온도 Tc에 미치는 영향을 정량적으로 분석한다. 저자들은 기존의 6궤도 f‑d‑p 타이트바인딩 모델을 채택했으며, 이는 두 개의 우라늄(U) 원자와 네 개의 텔루륨(Te) 원자를 포함하는 최소 단위 셀을 기반으로 한다. 모델은 f‑궤도와 d‑궤도, 그리고 p‑궤도를 각각 하나씩 포함해 전자 밴드 구조와 스핀‑오빗 결합을 정확히 재현한다.

불순물은 온사이트 퍼텐셜 형태로 도입되며, 비자기 퍼텐셜 vₗ과 자기 퍼텐셜 wₗ을 각각 정의한다. 자기 불순물은 S·σ 형태의 스핀‑플립 스캐터링을 포함해, 실제 U 원자 결핍이 비자기라기보다 효과적으로는 자기 불순물에 가까울 수 있음을 강조한다. 또한 두 종류의 불순물(A, B)이 같은 단위 셀에 동시에 존재할 확률을 나타내는 상관 계수 c_AB를 도입해, U‑U, U‑Te, Te‑Te 세 가지 경우를 체계적으로 비교한다.

SCBA(자기 일관적 Born 근사)를 이용해 정상 상태 자기 에너지 Σ와 유효 스캐터링 행렬 I_N을 계산하고, 이를 바탕으로 선형화된 BCS gap 방정식(λΔ = …)을 풀어 Tc를 구한다. 여기서 중요한 점은 비s‑파(pairing) 경우 두 번째 항(불순물에 의한 anomalous self‑energy)이 Anderson 정리를 깨고 Tc를 급격히 억제한다는 점이다. 반면 s‑파(특히 anisotropic s‑wave, A_g)에서는 두 번째 항이 s‑파 끌어당김을 제공해 Anderson 정리를 만족, Tc가 거의 변하지 않는다.

계산 결과는 다음과 같다. (i) 비자기 불순물(vₗ=1 eV, wₗ=0)에서는 A_g 상태가 Tc를 거의 유지하거나 약간 상승한다(모델의 단순화에 기인). 삼중극성 상태(B₃ᵤ+iAᵤ, Aᵤ, B₂ᵤ)는 U‑U와 U‑Te 경우에 Tc가 급격히 감소하고, Te‑Te 경우에는 감소폭이 미미하다. 이는 U‑site가 Fermi면에서 지배적인 DOS를 차지하기 때문이다. (ii) 자기 불순물(vₗ=0, wₗ=1 eV)에서는 모든 삼중극성 상태가 비자기 경우와 유사하게 Tc가 감소하지만, 단일극성 A_g 상태는 훨씬 더 큰 억제율을 보인다. 이는 자기 스캐터링이 singlet 쌍에 대해 pair‑breaking 효과를 크게 발휘하기 때문이다.

또한 γ≡Tc/T_n−1(여기서 T_n은 정상 자기 에너지 감쇠만 고려한 Tc)로 정규화한 그래프에서, 삼중극성 상태는 γ에 대해 단일 곡선을 따르며 불순물의 자기성 여부와 무관하게 AG 법칙을 따른다. 반면 singlet 상태는 비자기와 자기 불순물에 따라 서로 다른 억제 곡선을 보이며, 이는 anomalous self‑energy 항이 singlet에만 크게 작용하기 때문이다.

이러한 결과는 실험적으로 보고된 UTe₂의 Tc 감소가 Abrikosov‑Gor’kov(AG) 곡선을 따르는 현상과 일치한다는 점에서 의미가 크다. 특히 Th‑대체(비자기) 실험에서 선형 감소가 관찰된 점과, 자기 불순물(예: 성장 과정 중 발생하는 미량 Fe, Co 등)에서 더 급격한 Tc 억제가 기대된 점을 이론적으로 뒷받침한다. 따라서 불순물의 종류와 위치, 그리고 자기성 여부를 정확히 제어·측정하는 것이 UTe₂의 짝짓기 대칭을 결정하는 핵심 실험적 과제가 된다.
