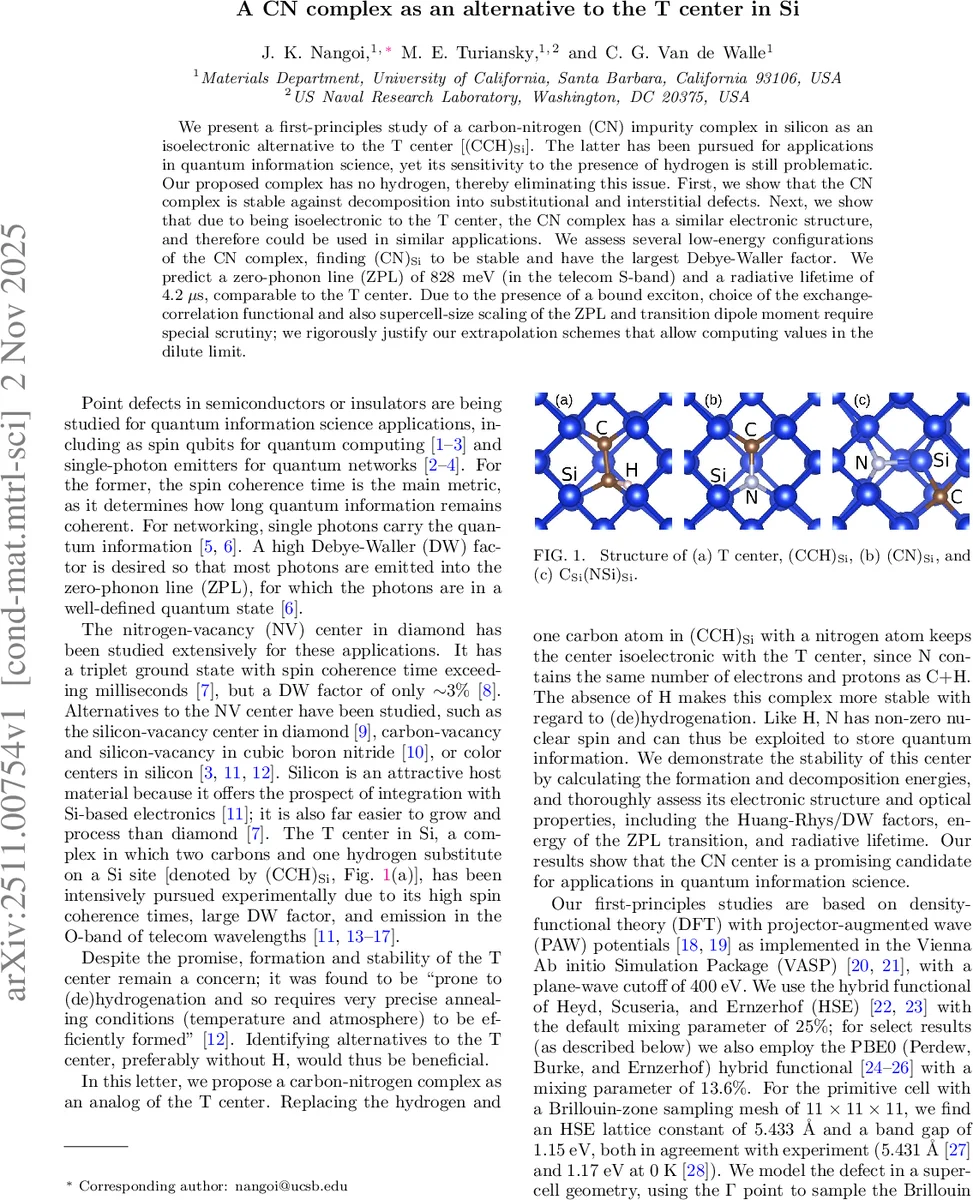

수소 없는 CN 복합체, 텔레콤 S밴드에서 T 센터를 대체하다

초록

본 연구는 실리콘 내 탄소‑질소(CN) 복합체를 첫 원리 계산으로 조사하여, 수소를 포함하지 않으면서도 전자 구조와 광학 특성이 T 센터와 유사한 새로운 양자 결함으로 제시한다. CN 복합체는 열역학적으로 안정하고, 828 meV(텔레콤 S‑밴드) ZPL과 약 4.2 µs의 방사수명을 갖으며, Debye‑Waller 인자는 5 % 수준이다. HSE와 PBE0 하이브리드 함수, 초대형 초셀 스케일링을 통해 희석 한계 값을 정밀히 추정하였다.

상세 분석

이 논문은 실리콘 기반 양자 정보소자에 필수적인 결함 중심을 탐색하면서, 기존 T 센터( CCH)Si가 수소 탈착에 민감하다는 한계를 극복하기 위해 탄소‑질소(CN) 복합체를 제안한다. 먼저, 형성 에너지와 분해 에너지를 Fermi 레벨에 따라 계산해 (CN)Si와 CSi(NSi)Si 두 가지 구조가 모두 양성자와 전자 수를 보존하는 중성 전하 상태에서 열역학적으로 안정함을 확인한다. 특히 (CN)0Si는 분해 에너지가 0.61 eV로 가장 낮아, 실리콘 격자 내에서 자발적으로 형성될 가능성이 높다.

전자 구조 분석에서는 Kohn‑Sham 궤도를 이용해 바닥 상태와 여기 상태의 스핀‑편극을 조사하였다. T 센터와 마찬가지로 CN 복합체는 반결합 a′′(C2v) 혹은 a(C1) 상태가 VBM 아래에 위치하고, 반대 스핀 채널은 CBM 바로 위에 존재한다. 여기 상태는 제한된 점유(ΔSCF) 방법으로 모델링했으며, 여기 전자는 결함에 국한된 전자와 결합된 정공이 형성하는 바인드 exciton을 만든다. 이 exciton의 유효 보어 반경은 약 13 Å(정공)와 6 Å(전자)로, 초대형 초셀(최대 1000원자)에서 파동함수가 충분히 수렴하도록 설계하였다.

광학적 특성에서는 Huang‑Rhys 인자 S와 Debye‑Waller(DW) 인자를 1‑차원 모델로 계산하였다. (CN)Si는 S = 3.0, DW ≈ 5 %를 보이며, 이는 T 센터(≈9 %)보다 낮지만 여전히 단일광자 방출에 충분히 높은 비율이다. CSi(NSi)Si는 DW < 1 %로 실용성이 떨어진다. ZPL 에너지는 초셀 크기에 따라 선형적으로 변하고, 1/V 초셀 부피에 대한 외삽을 통해 희석 한계값을 얻었다. HSE 함수는 ZPL을 과대평가(≈1064 meV)했으나, PBE0(13.6 % 혼합) 함수는 실험값(935 meV)과 근접한 918 meV를 제공한다. 동일한 외삽 절차를 (CN)Si에 적용하면 828 meV, 즉 텔레콤 S‑밴드(≈1500 nm)와 일치한다.

방사수명 τ는 Weisskopf‑Wigner 식을 이용해 전이쌍극자 모멘트 μ를 근사적으로 스케일링함으로써 계산하였다. μ는 바인드 exciton의 수소형 파동함수를 고려해 부피와 보어 반경에 비례하도록 보정했으며, 결과적으로 T 센터와 (CN)Si 모두 τ ≈ 4.2–4.7 µs를 얻었다. 이는 실험적으로 보고된 4.9 µs와 일치한다.

마지막으로, 수소가 전혀 포함되지 않아 (de)hydrogenation에 대한 열적 불안정성이 사라지고, 질소 원자 자체가 핵 스핀을 제공하므로 스핀 큐비트로 활용 가능성이 있다. 따라서 (CN)Si는 높은 광학 효율과 적절한 스핀 특성을 동시에 갖춘, 실리콘 기반 양자 네트워크와 양자 컴퓨팅에 적합한 새로운 결함 중심으로 평가된다.
