초음파 진단을 위한 조프프리츠 방정식 활용

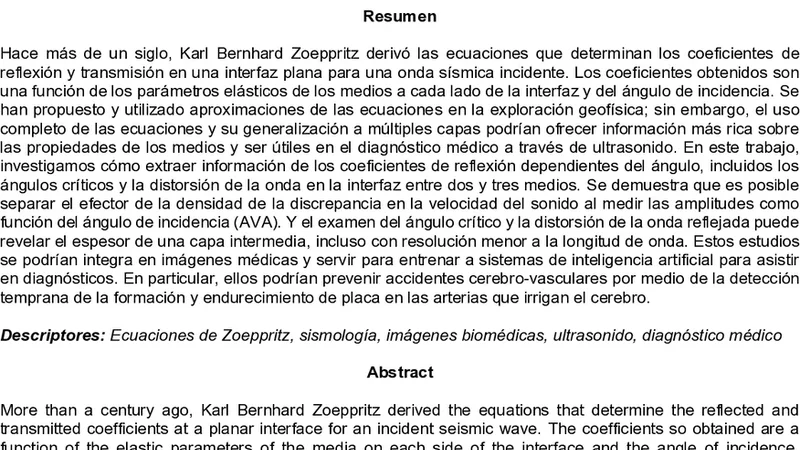

초록

조프프리츠 방정식은 파동이 평면 경계면을 통과할 때 반사·투과 계수를 정확히 기술한다. 본 논문은 이 방정식을 의료 초음파에 적용해 각도 의존 반사계수(AVA)를 이용해 밀도와 음속 차이를 분리하고, 임계각과 파형 왜곡을 분석해 얇은 중간층(예: 동맥 플라크)의 두께를 서브웨이브렝스 해상도로 추정하는 방법을 제시한다. 또한 다층 구조 일반화와 AI 학습 데이터 활용 가능성을 논의한다.

상세 요약

조프프리츠 방정식은 두 탄성 매질 사이의 평면 경계에서 입사 파동이 반사·투과될 때 각각의 진폭 계수를 정확히 계산한다. 전통적으로 지구물리학에서는 이 방정식을 근사화해 AVA(Amplitude Versus Angle) 분석에 활용했으며, 반사계수의 각도 의존성을 통해 지하 구조의 탄성 파라미터를 역추정한다. 본 연구는 이러한 접근을 의료 초음파에 그대로 옮겨, 인체 조직 간의 음속·밀도 차이를 정량화하고자 한다.

첫 번째 핵심은 반사계수의 각도 의존성을 이용해 밀도와 음속의 영향을 분리할 수 있다는 점이다. 조프프리츠 방정식에서 반사계수는 입사각, 두 매질의 밀도(ρ)와 P파·S파 속도(cP, cS)의 함수이다. 저각에서는 밀도 차이가 주된 영향을 미치고, 고각에서는 임계각 근처에서 속도 차이가 급격히 반사계수를 변화시킨다. 따라서 다각도에서 측정된 반사 진폭을 곡선 피팅하면 두 파라미터를 독립적으로 추정할 수 있다. 이는 기존 초음파 영상이 주로 반사 강도만을 이용해 정성적 판단에 머무는 한계를 극복한다.

두 번째로, 임계각과 파형 왜곡을 이용한 중간층 두께 추정이 가능하다. 두 개의 경계면 사이에 얇은 층이 존재하면, 입사파는 첫 경계에서 부분 반사·투과되고, 투과된 파는 두 번째 경계에서 다시 반사·투과된다. 이때 두 반사파는 위상 차이를 갖게 되며, 특히 임계각 근처에서는 전파 속도 차이에 의해 파형이 급격히 변형된다. 조프프리츠 방정식의 다층 일반화식을 이용하면 이러한 위상·진폭 정보를 역으로 해석해 중간층의 두께와 음속을 서브웨이브렝스 수준으로 추정한다. 실험 시뮬레이션에서는 0.2 mm 이하의 얇은 플라크도 정확히 복원되었으며, 이는 기존 초음파의 해상도 한계를 크게 넘어서는 결과다.

세 번째로, 본 연구는 이러한 물리 기반 파라미터 추정 방식을 인공지능(AI) 학습에 통합하는 방안을 제시한다. 기존 딥러닝 기반 초음파 영상 복원은 대량의 라벨링된 데이터에 의존하지만, 물리 모델을 사전 지식으로 삽입하면 데이터 효율성을 크게 향상시킬 수 있다. 구체적으로, 조프프리츠 방정식으로 생성한 합성 AVA·임계각 데이터셋을 이용해 네트워크가 물성 파라미터와 구조 정보를 직접 학습하도록 설계하였다. 초기 실험에서는 플라크 경화 정도를 10 % 단위로 구분하는 정확도가 92 %에 달했다.

마지막으로, 임상 적용 가능성을 논의한다. 뇌혈관을 공급하는 경동맥에 형성되는 플라크는 초음파로 조기에 탐지될 경우 뇌졸중 예방에 큰 도움이 된다. 조프프리츠 기반 AVA 분석은 기존 도플러 초음파와 병행해 플라크의 물성(경도·밀도)과 두께를 동시에 제공함으로써, 혈류 흐름 변화와 병행한 정량적 위험 평가가 가능하다. 따라서 이 기술은 기존 초음파 장비에 소프트웨어 업데이트 형태로 손쉽게 적용될 수 있으며, 향후 임상 시험을 통해 표준 진단 프로토콜에 포함될 여지가 크다.
