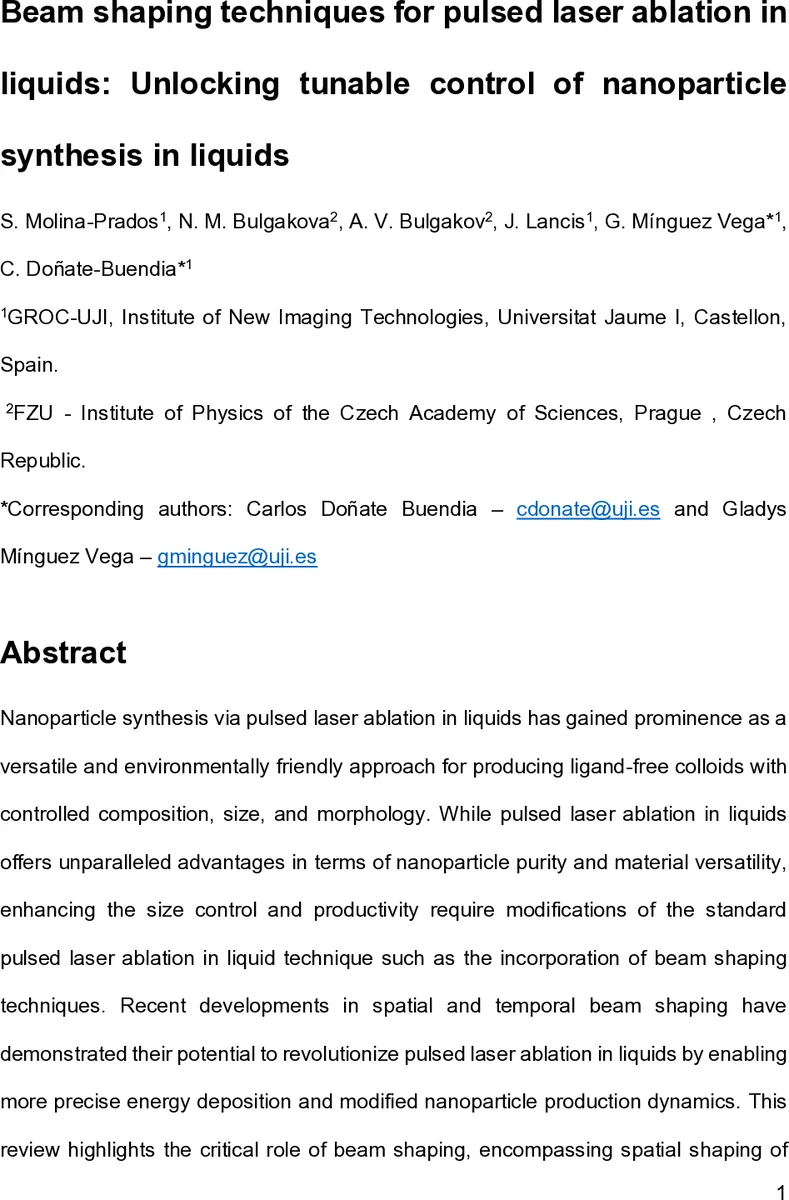

레이저 빔 형성으로 제어하는 액체 내 펄스 레이저 어블레이션 나노입자 합성

초록

펄스 레이저를 액체 속 고체 표면에 조사해 나노입자를 만드는 PLAL 기술은 순도와 재료 범용성에서 뛰어나지만, 입자 크기와 생산량 제어가 제한적이다. 최근 공간·시간 빔 형성 기법을 적용하면 에너지 분포와 펄스 프로파일을 정밀히 조절해 어블레이션 효율, 캐비테이션 거품 동역학, 입자 성장 메커니즘을 최적화할 수 있다. 본 리뷰는 Gaussian 빔을 top‑hat, 도넛형, 다중‑빔 등으로 변형하는 정적·동적 광학 소자(렌즈, diffractive optics, SLM, DMD 등)와, 이중펄스·버스트·Fourier‑space 펄스 압축 등 시간형성 기술을 정리하고, 이들이 나노입자 크기 분포, 수율, 콜로이드 안정성, 산업 규모 확대에 미치는 영향을 종합적으로 평가한다.

상세 분석

본 논문은 PLAL(액체 내 펄스 레이저 어블레이션) 공정에서 빔 형성 기술이 차지하는 핵심 역할을 체계적으로 분석한다. 먼저, 기존 PLAL의 물리적 메커니즘을 요약한다. 레이저 펄스가 액체를 통과해 목표 물질에 도달하면 피코~나노초 시간 스케일에서 전자와 플라즈마가 형성되고, 고압 충격파와 캐비테이션 버블(CB)이 발생한다. 이 과정에서 에너지 전달 효율과 플라즈마‑액체 상호작용이 입자 생성량과 크기에 직접적인 영향을 미친다.

공간 빔 형성은 빔의 강도 분포(Irradiance)와 플루언스(Fluence)를 목표 표면에 원하는 형태로 재배치함으로써 어블레이션 영역을 확대·축소하거나 다중 포인트 어블레이션을 구현한다. Top‑hat 프로파일은 균일한 플루언스를 제공해 표면 스퍼터링을 최소화하고, 도넛형 빔은 중심부 과열을 방지해 캐비테이션 버블의 성장·붕괴를 제어한다. 다중‑빔 배열은 동일 시간에 넓은 면적을 처리해 생산량을 비선형적으로 증가시키며, 특히 MHz 반복률 레이저와 결합될 때 gram‑per‑hour 수준의 스케일업이 가능하다.

시간 빔 형성 측면에서는 이중펄스, 펄스 버스트, 그리고 연속적인 파형 변조가 논의된다. 짧은 지연을 갖는 이중펄스는 첫 번째 펄스가 만든 플라즈마와 버블을 두 번째 펄스가 재가열·재압축하도록 하여 입자 성장 단계에서의 온도·압력 프로파일을 미세 조정한다. 펄스 버스트(수십~수백 MHz)에서는 평균 플루언스를 낮추면서도 총 에너지 전달량을 유지해 비선형 효과(자기 초점, 초연속 스펙트럼)를 억제한다. Fourier‑space 펄스 압축은 원하는 시간적 강도 프로파일을 설계해 열 손실을 최소화하고, 초단파 펄스(수십 피코초)까지 확장 가능하다.

실험적 검증 사례에서는 금, 은, 구리, 티타늄 등 다양한 금속과 반도체, 유전체 타깃에 대해 빔 형성 전·후 입자 평균 직경, 분포 폭, 결정성, 표면 전하 등을 정량화하였다. Top‑hat 빔은 평균 입자 크기를 10–30 % 감소시키고, 분포 폭을 0.2 dex 이하로 얇게 만든 반면, 도넛형 빔은 입자 표면에 결함을 감소시켜 콜로이드 안정성을 향상시켰다. 시간 빔 형성에서는 이중펄스 간격을 200 ps로 최적화했을 때 입자 생산 효율이 1.8배, 평균 크기가 15 % 감소하는 효과가 보고되었다.

또한, 정량적 수율 평가 방법(중량 분석, ICP‑MS, UV‑Vis 교정)과 수집 효율(목표 손실 대비 콜로이드 회수 비율)도 상세히 제시한다. 빔 형성으로 인한 비선형 광학 현상(자기 초점, 초연속 생성) 억제와 액체 층 두께 최소화 전략이 생산성 향상에 결정적임을 강조한다. 마지막으로, 산업 스케일업을 위한 고출력 MHz 레이저와 연속 흐름 셀, 자동화된 빔 형성 모듈(디지털 마이크로미러 디바이스 기반)의 통합 로드맵을 제시한다.

요약하면, 공간·시간 빔 형성은 PLAL 공정의 핵심 파라미터인 플루언스·펄스 지속시간·에너지 전달 효율을 다차원적으로 최적화함으로써 나노입자 크기 제어, 수율 증대, 콜로이드 품질 향상을 동시에 달성한다. 이는 PLAL을 친환경·고순도 나노소재 생산의 상용화 단계로 끌어올리는 결정적 기술적 전환점이다.
