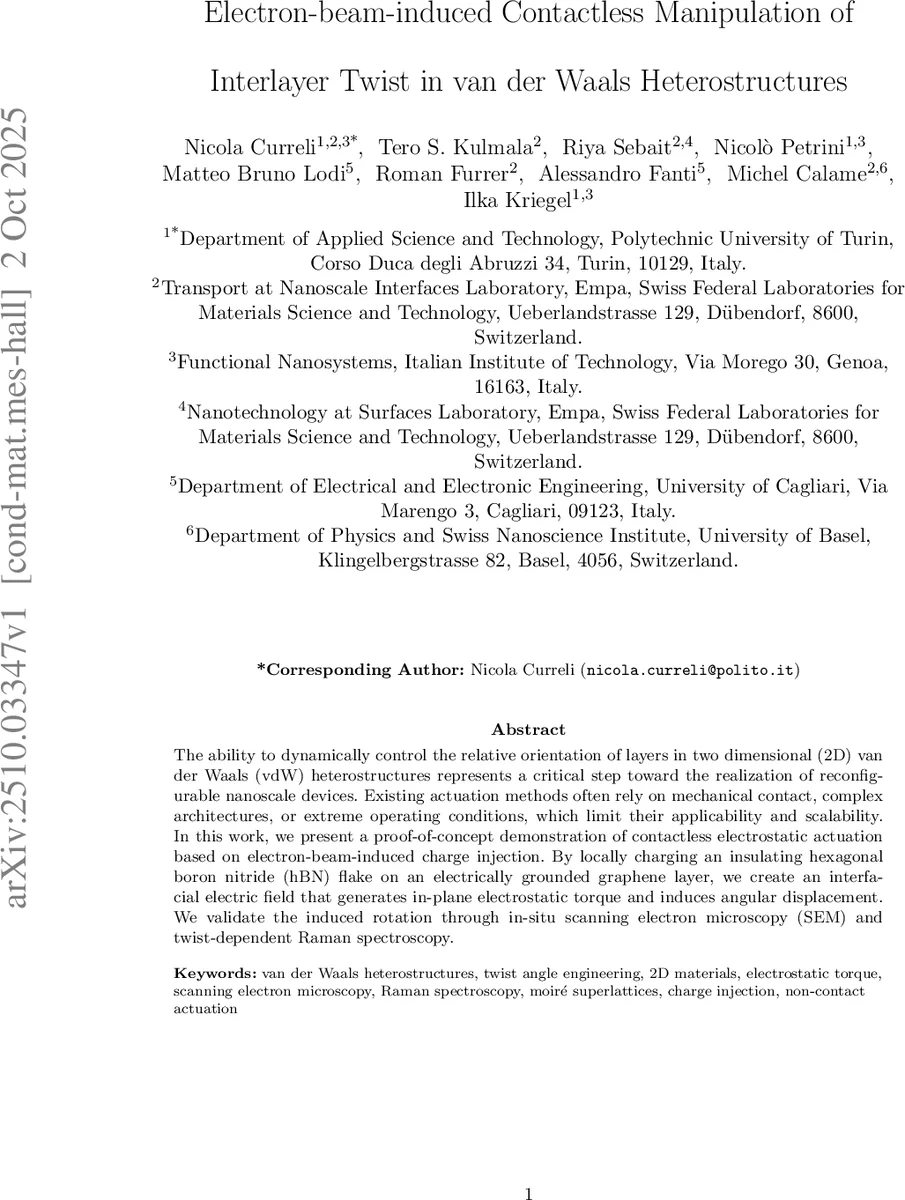

전자빔으로 회전시키는 2D 이종구조의 층간 트위스트 제어

초록

**
이 논문은 전자빔을 이용해 절연성 hBN 플레이트에 전하를 주입하고, 전기적으로 접지된 그래핀 하부와 형성되는 전계가 인-플레인 토크를 발생시켜 hBN 층을 회전시킴으로써 vdW 이종구조의 트위스트 각을 비접촉식으로 조절하는 방법을 제시한다. 실시간 SEM 영상과 트위스트 의존 라만 스펙트럼을 통해 회전량을 정량화하였다.

**

상세 분석

**
본 연구는 2차원(2D) vdW 이종구조에서 층간 트위스트 각을 동적으로 제어하기 위한 새로운 비접촉식 전기 구동 메커니즘을 제안한다. 핵심 아이디어는 전자빔(SEM)으로 hBN 플레이트 표면에 전자를 주입해 음전하를 축적하고, 전기적으로 접지된 그래핀(스테이터)과의 전위 차이를 이용해 평면 전계(E‖)를 형성하는 것이다. 이 전계는 수직 성분(E⊥)이 층간 인력을 강화하는 동시에, 비대칭 전하 분포에 의해 발생하는 인-플레인 전기 토크가 hBN 플레이트를 회전시킨다.

실험 설계는 다음과 같다. 그래핀은 CVD 성장 후 Si/SiO₂ 기판 위에 건식 전이(dry‑transfer) 방식으로 배치하고, 전자빔 주입을 위한 금 전극을 hBN 플레이트 위에 패터닝한다. 그래핀은 전기적으로 접지되어 전위 기준을 제공하고, hBN은 vdW 결합만으로 그래핀에 부착되어 있어 전단 강도가 매우 낮다(ultralow interlayer shear strength). 전자빔은 5 keV, 100 pA 이하의 전류, 20 µm 조리개, 1 s/frame 스캔 속도로 50 µm × 50 µm 영역에 조사되어 전하 주입량을 2–4 µC cm⁻² 수준으로 제한한다. 이는 라만 스펙트럼 전후 비교에서 구조 손상이 없음을 확인함으로써 손상 임계값 이하임을 증명한다.

전하 주입 후, SEM 실시간 영상을 통해 hBN 플레이트가 시계방향(CW) 혹은 반시계방향(CCW)으로 회전하는 현상이 관찰되었다. 이미지 정합 알고리즘(픽셀‑단위 MSE 최소화)을 이용해 회전 각을 정량화했으며, 대표 샘플 S1에서는 약 3.2°의 반시계방향 회전이 확인되었다. 라만 매핑에서는 그래핀 2D 밴드의 FWHM 변화와 hBN‑graphene moiré 초격자에 의한 피크 분열이 트위스트 각 변화와 일치함을 보여, 전기‑기계적 토크와 vdW 마찰 토크 사이의 평형이 새로운 트위스트 각을 정의함을 입증한다.

이 메커니즘의 장점은 (1) 물리적 접촉 없이 전자빔만으로 전하를 주입해 토크를 발생시켜 미세 회전이 가능하고, (2) 전자빔 파라미터를 조절함으로써 토크 크기와 방향을 정밀 제어할 수 있으며, (3) 기존의 압전·광열·피에조 등 고온·고전압·복잡한 구조가 필요 없는 간단한 실험 설계다. 한계점으로는 전자빔 장비 의존성, 전하 누설에 따른 장기 안정성, 그리고 대규모 공정 적용을 위한 병렬화 방안이 아직 제시되지 않은 점을 들 수 있다.

**
