알루미늄‑망간 합금 초전도 박막의 임계온도 정밀 제어와 TES 적용 가능성

초록

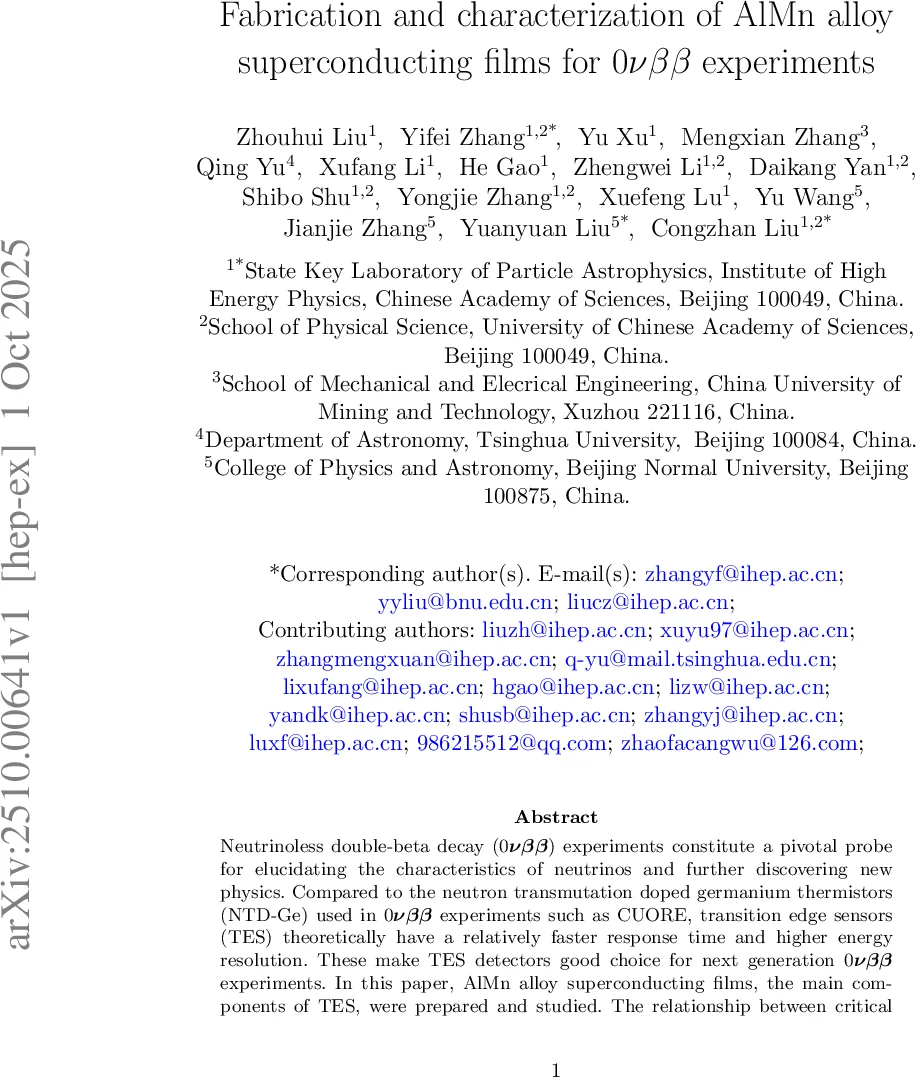

본 연구는 0νββ 실험에 사용될 전이 가장자리 센서(TES)의 핵심 재료인 Al‑Mn 합금 박막을 제작·특성화한다. 스퍼터링 전력·아르곤 압력에 따른 박막 증착 속도를 규명하고, Mn 도핑 농도(1800 ppm, 2000 ppm), 박막 두께, 그리고 어닐링 온도(160 °C250 °C)의 조합이 임계온도(Tc)와 전이 폭(ΔTc)에 미치는 영향을 체계적으로 조사하였다. Tc는 10 mK20 mK 범위로 선형적으로 조정 가능함을 확인했으며, 수직 자기장이 -6.4 mK/G 비율로 Tc를 감소시키는 반면, 평면 자기장은 거의 영향을 주지 않는다. TOF‑SIMS 분석을 통해 고온 어닐링이 Mn 이온의 깊이 분포를 균일하게 만들어 Tc 변화를 설명할 수 있음을 제시한다. 이러한 결과는 CJPL에서 진행될 차세대 0νββ 실험용 TES 설계에 실질적인 공정 윈도우를 제공한다.

상세 분석

본 논문은 알루미늄‑망간(AlMn) 합금 박막을 TES(Transition Edge Sensor) 핵심 소재로 활용하기 위한 공정 최적화와 물성 평가를 다각도로 수행하였다. 먼저, DC 마그넷론 스퍼터링 시스템에서 스퍼터링 전력과 아르곤 압력이 박막 증착 속도에 미치는 영향을 정량화하였다. 전력과 증착 속도는 Vₛ = 0.063 Pₛ + 0.1 (nm/s)라는 선형 관계를 보였으며, 압력 변화(2 mTorr→10 mTorr)에서는 약 20 % 정도만 감소하였다. 이는 전력 조절을 통해 두께 제어가 용이함을 의미한다.

다음으로, Mn 도핑 농도(1800 ppm, 2000 ppm)와 박막 두께(100 nm200 nm) 및 어닐링 온도(160 °C250 °C)의 조합이 Tc와 ΔTc에 미치는 영향을 체계적으로 조사하였다. 2000 ppm 시료의 경우, 어닐링 온도가 235 °C 이하에서는 두께가 증가할수록 Tc가 감소했으나, 235 °C 초과에서는 반대 경향을 보였다. 이는 Mn 이온의 재배열이 온도에 따라 다르게 진행됨을 시사한다. ΔTc는 2 mK 수준으로 비교적 안정적이었으며, 200 °C 이상에서 급격히 증가해 전이 폭이 넓어졌다. 1800 ppm 시료에서도 Tc와 어닐링 온도 사이에 선형 관계(Tc ≈ 1.8 T_anneal – 78 mK)가 유지되어, 목표 Tc = 10 ~ 20 mK 범위 내에서 온도 조절만으로 충분히 맞출 수 있음을 확인했다.

자기장 의존성 실험에서는 수직 자기장이 -6.4 mK/G 비율로 Tc를 감소시키는 반면, 평면 자기장은 0 ~ 0.14 G 범위에서 거의 영향을 주지 않았다. 이는 TES 설계 시 수직 자기장 차폐가 필수적임을 강조한다. 또한, 1.1 T, 4 T, 7 T의 강자장을 10 min간 실온에서 가했을 때 Tc 변화는 미미했으며, 이는 실온에서의 자화가 AlMn 박막의 초전도 특성에 크게 영향을 주지 않음을 보여준다.

TOF‑SIMS 분석 결과, 어닐링 온도가 상승함에 따라 Mn 이온이 표면 근처에 집중되고, 중간 깊이에서는 감소하는 경향을 보였다. 이는 고온 어닐링이 Mn 이온의 깊이 분포를 보다 균일하게 만들어 Tc 조절 메커니즘에 기여한다는 가설을 뒷받침한다. 또한, Mn 이온이 Si₃N₄ 기판과의 인터페이스에 축적되는 현상이 관찰되어, 인터페이스 설계가 Tc 안정성에 영향을 미칠 수 있음을 시사한다.

마지막으로, 임계 전류(Ic)와 Tc 사이의 관계가 Ginzburg‑Landau 이론 Ic = Ic₀(1 – Tc/Tc₀)^{3/2} (Ic₀ = 200 µA, Tc₀ = 37.3 mK)와 잘 맞아, 전류에 의한 초전도 파괴 메커니즘이 기존 이론으로 충분히 설명될 수 있음을 확인하였다. 전체적으로, 이 연구는 AlMn 박막을 이용한 TES 제작에 필요한 공정 파라미터와 물성 제어법을 명확히 제시함으로써, 차세대 0νββ 실험(특히 CJPL에서 진행될 CUPID‑like 프로젝트)에서 요구되는 초저온 감도와 빠른 응답성을 구현하는 데 중요한 기반을 제공한다.
