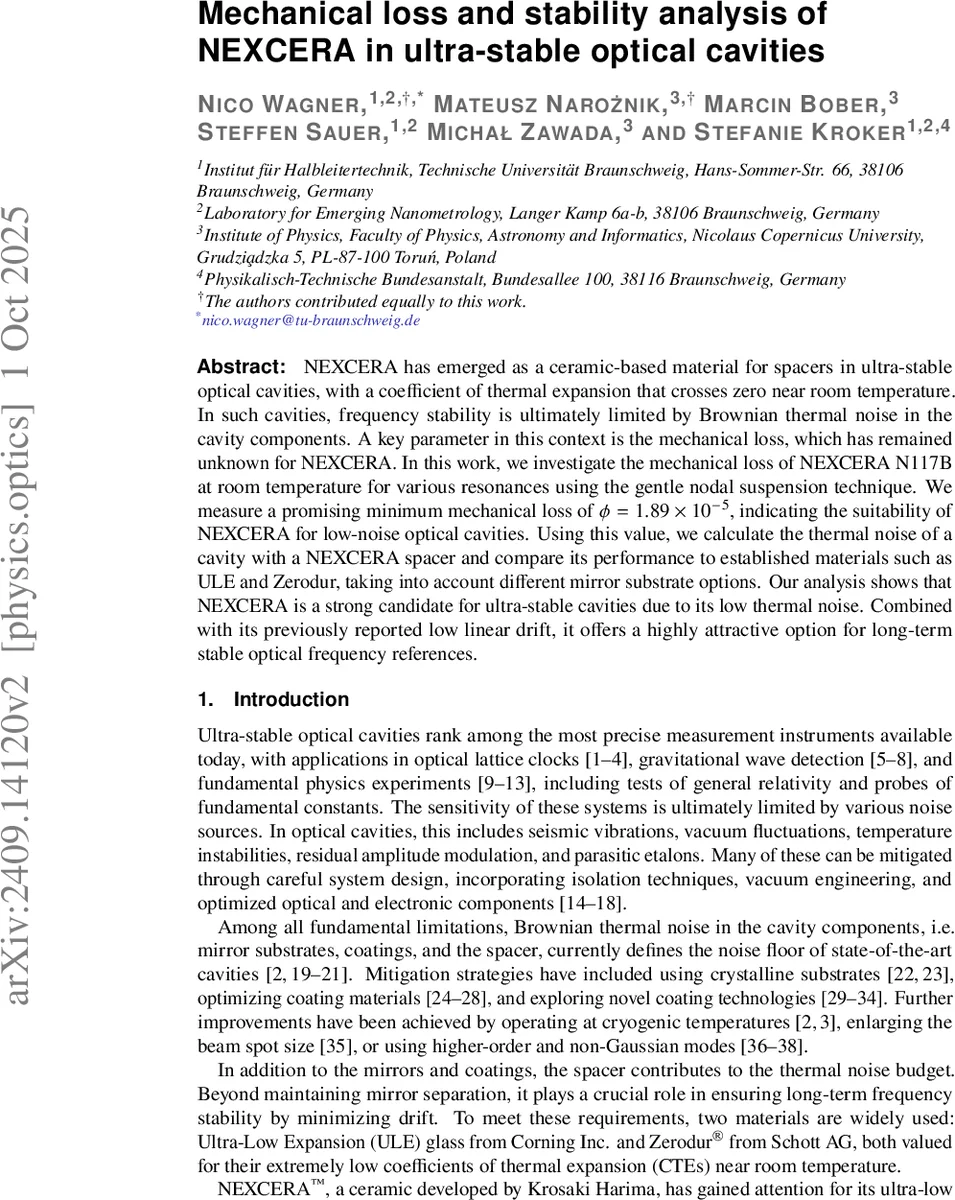

초저손실 세라믹 NEXCERA, 초정밀 광공진기의 차세대 스페이서 후보

초록

본 연구에서는 NEXCERA N117B 디스크의 기계 손실을 부드러운 결절 현탁(gentle nodal suspension) 기법으로 측정하였다. 3.2 kHz 모드에서 ϕ = 1.89 × 10⁻⁵의 최소 손실을 확인했으며, 이를 바탕으로 NEXCERA 스페이서를 사용한 광공진기의 열잡음을 계산하였다. 결과는 ULE·Zerodur 대비 열잡음이 낮고, 낮은 선형 드리프트와 결합해 장기 안정성이 뛰어난 차세대 초정밀 레퍼런스로서의 가능성을 제시한다.

상세 분석

논문은 초정밀 광공진기의 핵심 부품인 스페이서 재료로서 NEXCERA N117B의 기계 손실을 최초로 정량화한 점이 가장 큰 공헌이다. 저손실을 정확히 측정하기 위해 저자들은 ‘gentle nodal suspension’이라는 비접촉식 현탁 방식을 채택했으며, 이는 시료를 중력에 의해 단일 접점(4.5 mm 강구)에서 매달아 외부 손실을 최소화한다. 진공도 10⁻⁷ mbar 이하로 유지해 기체 감쇠를 억제하고, 전기장으로 디스크를 비접촉식으로 구동한 뒤 635 nm 레이저와 사분면 포토다이오드(QPD)로 진동을 광학적으로 검출하였다.

주파수 스캔(400 Hz–50 kHz)에서 4개의 고유 모드를 확인했으며, 각각 3.179 kHz, 7.397 kHz, 12.99 kHz, 21.16 kHz에 해당한다. COMSOL을 이용한 유한요소 해석으로 모드 형태를 파악하고, 실험 데이터에 로렌츠 피팅을 적용해 손실각 ϕ = Δf/f₀를 도출하였다. 가장 낮은 손실은 ϕ = 1.894 × 10⁻⁵(±0.041 × 10⁻⁵)이며, 다른 모드와 디스크 간에는 최대 36 % 차이가 있었다. 이러한 변동은 표면 거칠기(≈10 % 차이)보다는 내부 결함이나 미세한 기하학적 오차, 혹은 현탁점 미세조정에 따른 부가 손실에 기인한 것으로 해석된다.

열탄성 손실은 NEXCERA의 낮은 열팽창계수(CTE) 덕분에 10⁻¹⁰ 수준으로 무시할 수 있었으며, 측정된 손실이 실제 재료 고유 손실을 반영한다는 결론을 뒷받침한다. 이를 바탕으로 플럭투에이션‑디소시피에이션 정리를 적용해 스페이서 자체의 브라운ian 열잡음을 계산했으며, 동일한 설계(길이 ≈ 10 cm, 빔 반경 ≈ 0.5 mm)에서 ULE·Zerodur 대비 약 30 % 낮은 잡음을 예측한다. 특히, 거울 기판을 퓨즈드 실리카(FS)로 선택하면 코팅 제한 잡음보다도 낮은 총 열잡음이 실현될 수 있음을 보여준다.

마지막으로, NEXCERA는 기존 ULE 대비 선형 드리프트가 1.74 × 10⁻¹⁷ s⁻¹(≈ 2배 낮음)로 보고된 바 있어, 장기 안정성 측면에서도 유리하다. 이러한 저손실·저드리프트 특성은 실내 온도에서 운영 가능한 차세대 광시계, 중력파 검출기 레퍼런스, 그리고 기본 물리 실험에 필수적인 초고정밀 레이저 주파수 레퍼런스로서 NEXCERA를 강력히 후보에 올린다.
