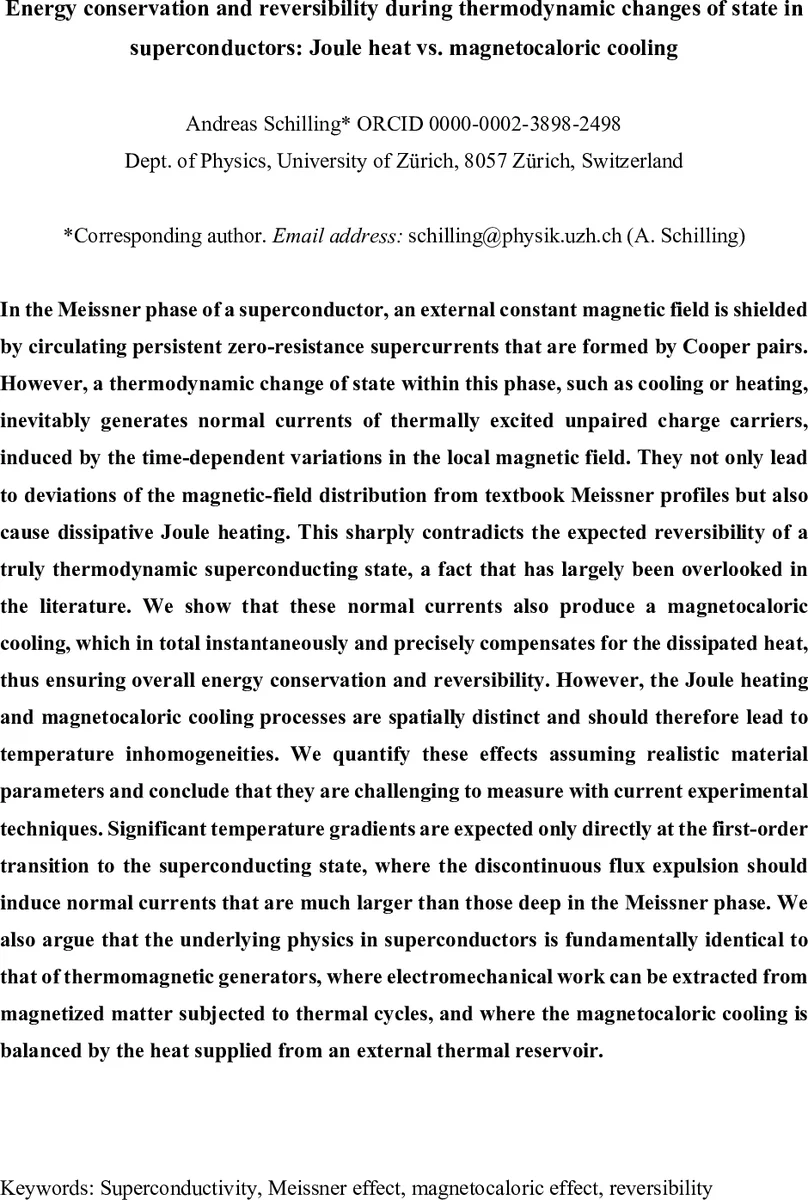

에너지 보존과 가역성 초전도체 상태변화에서 줄열과 자기칼로리 효과

초록

초전도체의 메이슨 상태에서 온도 변화가 발생하면 열쌍입자에 의해 유도 전류가 생겨 줄 열이 발생한다. 이와 동시에 같은 전류가 자기칼로리 냉각을 일으켜 전체 에너지 보존과 가역성을 유지한다. 그러나 두 과정이 공간적으로 분리돼 미세한 온도 구배가 형성될 수 있다.

상세 분석

본 논문은 메이슨 단계에 있는 초전도체가 일정한 외부 자기장 하에서 온도 변화(냉각·가열)를 겪을 때, 기존에 간과되어 온 두 가지 물리 현상을 정량적으로 연결한다. 첫 번째는 온도 상승·하강에 따라 초전도 전자쌍이 깨져 발생하는 정상 전하 운반자(정상 전자·홀)의 존재이다. 이 정상 전하 운반자는 시간에 따라 변하는 국부 자기장 ∂B/∂t에 의해 유도 전류 Jₙ을 생성하고, 이는 저항성(σ>0) 때문에 Joule 열 P_J = Jₙ²/σ을 발생시킨다. 전통적인 두-유체 모델에서는 이러한 전류가 외부 교류 자기장에 의해 유도될 때만 고려했으며, 온도 구동에 의한 유도 전류는 무시돼 왔다.

두 번째는 동일한 유도 전류가 전자기학적으로 자기칼로리 효과를 일으킨다는 점이다. 식 (3)에서 도출된 전력 밀도 P_ind = B_ind·∂B/∂t는 Lenz 법칙에 의해 부호가 음이며, 이는 물질 내부에서 에너지가 흡수되는(냉각) 과정을 의미한다. 즉, 유도 전류가 전자기 에너지를 흡수하면서 물질의 엔트로피가 온도에 따라 변하는 자기화율 χ(T)와 결합해 온도 감소를 초래한다. 논문은 이 두 효과가 전역적으로 정확히 상쇄되어 전체 에너지 보존과 가역성을 보장함을 증명한다.

수학적으로는 시간 의존 런던 방정식(1b)을 사용해 B(r,t)와 Jₙ(r,t)를 구하고, 전력 균형식(4)·(5)를 통해 Joule 열과 자기칼로리 냉각이 공간적으로 다르게 분포함을 보인다. 특히 원통형 시뮬레이션에서 Jₙ는 표면 근처에 집중돼 Joule 열이 크게 발생하지만, B_ind·∂B/∂t는 내부 부피 전체에 걸쳐 고르게 냉각을 제공한다. 적분하면 두 전력의 총합은 언제나 0이 된다.

실제 물성값을 적용한 수치 예측에서는 Nb와 같은 전형적 초전도체(λ₀≈47 nm, Tc≈9 K, Hc(0)≈0.2 T)를 사용했다. 온도 변화 속도 –0.05 K/s 정도에서는 메이슨 프로파일이 정적 런던 해와 거의 구분되지 않으며, 정상 전류는 Hc에 가까운 온도에서만 의미 있게 증가한다. 따라서 실험적으로 감지 가능한 온도 구배는 1차 전이(초전도-정상 전이) 근처에서만 기대된다.

마지막으로 저자는 이 메커니즘이 열자기 발전기(thermomagnetic generator)와 본질적으로 동일하다고 강조한다. 열 순환에 의해 자기화율이 변하는 물질을 주기적으로 가열·냉각하면, 유도 전류가 전기 에너지를 생산하고, 동시에 자기칼로리 냉각이 외부 열원에 의해 보상된다. 초전도체 내부에서는 이 두 과정이 자체적으로 상쇄돼 순수한 가역 변환이 가능하다는 점이 새로운 통찰이다.
