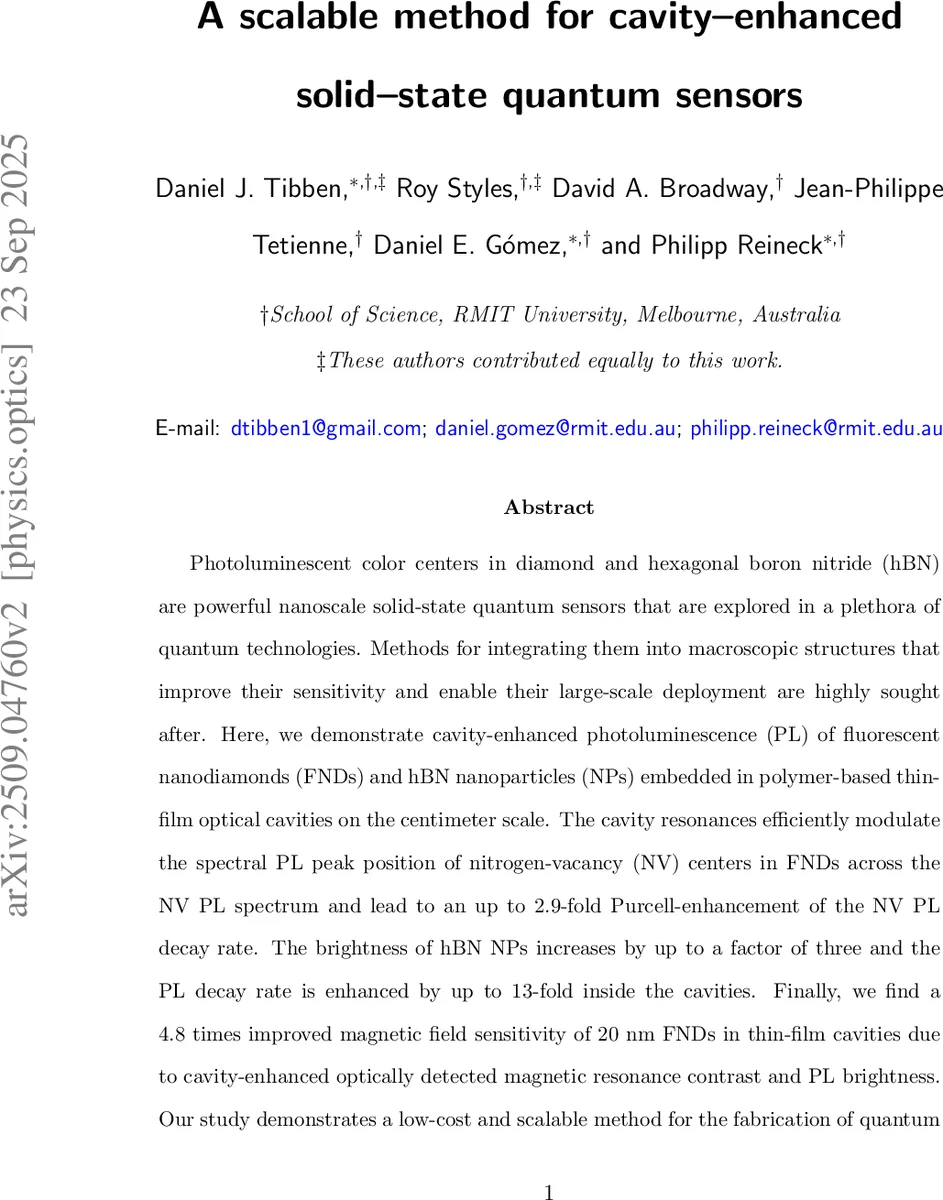

초록

본 논문은 폴리머 얇은 필름에 은 미러를 이용해 마이크로 광공진기를 형성하고, 그 안에 형광 나노다이아몬드(FND)와 hBN 나노입자를 삽입함으로써 광학적 플루오레선스와 스핀 감지 성능을 크게 향상시킨다. 공진기 내에서 NV 중심의 방출 파장이 조절되고, 퓨어리톤 효과에 의해 방출 속도가 최대 2.9배, hBN 입자의 경우 최대 13배까지 빨라진다. 또한, 20 nm FND의 자기장 감도는 4.8배 개선되었다. 이 방법은 저비용·대면적 제작이 가능해 차세대 양자 센서의 상용화에 기여한다.

상세 분석

이 연구는 기존의 고체 양자 센서가 갖는 두 가지 한계를 동시에 해결한다. 첫째, 나노다이아몬드(NV)와 hBN 결함은 개별 입자 수준에서 높은 감도와 스핀 제어 가능성을 제공하지만, 플루오레선스 밝기가 낮고 방출 수명이 짧아 실용적인 센서로 활용하기 어려웠다. 둘째, 기존의 광공진기(포톤결정, 메타물질, 플라즈몬 등)는 제작 공정이 복잡하고 소규모에 국한돼 대량 생산에 부적합했다. 저자들은 은(Ag) 미러와 폴리머(주로 PVP 또는 PMMA) 얇은 층을 이용해 100 nm 두께의 전면 및 반투명 미러를 형성하고, 그 사이에 센서 입자를 균일하게 분산시킨다. 폴리머 두께 L을 조절함으로써 공진 파장을 500 nm~800 nm 범위로 정밀 튜닝할 수 있다. 이는 NV 중심의 0‑phonon line(575 nm, 637 nm)과 hBN 결함의 광범위한 발광 스펙트럼을 모두 포괄한다는 점에서 매우 유연하다.

공진기 내에서 발생하는 퓨어리톤 효과는 두 가지 주요 메커니즘으로 작용한다. (1) 방출 파장이 공진 모드와 일치하면 전자기 모드 밀도가 증가해 방출 속도가 가속화된다. 실험적으로는 λ_res = 650 nm인 공진에서 NV 중심의 평균 수명이 16.3 ns → 5.6 ns로 단축돼 2.9배의 퓨어리톤 강화가 확인되었다. (2) 공진 모드가 흡수 파장(520 nm)과 겹칠 경우, 입사 광이 공진에 의해 강화돼 흡수 효율이 증가하고, 결과적으로 발광 강도도 크게 상승한다. 특히 λ_res = 500 nm인 경우 η ≈ 10까지 도달했으며, 이는 NV⁰의 ZPL(575 nm) 근처에서 가장 크게 나타났다. 반면 λ_res > 700 nm에서는 공진이 방출만을 억제하고, 상단 은 미러의 손실이 커져 PL 억제 현상이 관찰되었다.

hBN 나노입자는 개별 입자마다 발광 스펙트럼이 크게 다르지만, 공진기 내에서는 평균 2~10배의 밝기 향상이 일관되었다. 여기서 관찰된 13배의 방출 속도 증가는 순수 퓨어리톤 효과만으로는 설명되지 않는다. 저자들은 hBN 입자가 은 미러와의 근접으로 인해 표면 플라스몬 결합이 추가로 발생한다고 추정한다. 이는 입자 집합체가 은 표면에 가까워짐에 따라 전자기장 집중도가 상승해 비방사성 비복사 손실이 감소하고, 방출 경로가 강화되는 현상이다.

마지막으로, 자기장 감도 향상 실험에서는 ODMR(광학 검출 자기공명) 대비도가 공진기 내에서 4.8배 증가했으며, 이는 PL 밝기 상승과 퓨어리톤에 의한 스핀-광 변환 효율 향상이 복합적으로 작용한 결과이다. 20 nm와 100 nm 크기의 FND 모두에서 동일한 경향이 확인돼, 입자 크기에 크게 의존하지 않음을 보여준다. 전체적으로 이 방법은 (i) 저비용 전자빔 증착과 스핀 코팅만으로 센티미터 규모의 균일한 공진기를 제작할 수 있고, (ii) 다양한 파장의 양자 결함을 동시에 최적화할 수 있다는 두드러진 장점을 가진다. 향후 대면적 양자 이미징, 현장 바이오센싱, 마이크로 전자 회로의 전류 흐름 시각화 등에 바로 적용 가능할 것으로 기대된다.
