최소 뉴런 회로로 구현하는 버스터 설계

초록

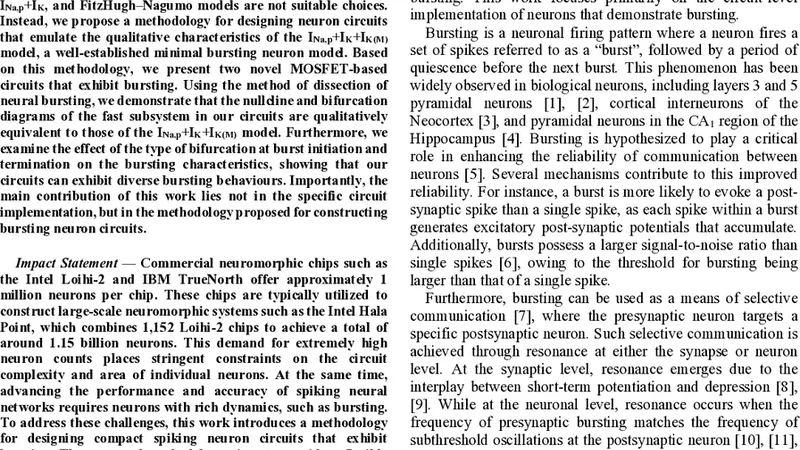

본 논문은 최소한의 전자 부품으로 생물학적 버스팅(파동성 발화) 현상을 재현할 수 있는 MOSFET 회로 설계 방법론을 제시한다. 기존의 Hodgkin‑Huxley·FitzHugh‑Nagumo 등 단일 스파이크 모델이 아닌, $I_{Na,p}+I_{K}+I_{K(M)}$와 같은 최소 버스팅 모델의 구조적 특성을 모방한다. 빠른 서브시스템의 영점곡선(nullcline)과 분기(bifurcation) 다이어그램을 분석·분해(dissection)하여 회로가 동일한 정성적 동역학을 갖도록 설계하고, 시작·종료 분기 유형에 따라 다양한 버스팅 형태를 구현한다. 핵심 기여는 구체적인 회로 구현이 아니라, 버스팅 뉴런 회로를 체계적으로 구축하는 방법론이다.

상세 요약

이 연구는 “버스팅”이라 불리는 신경세포의 복합 발화 패턴을 전자 회로 수준에서 재현하려는 시도다. 기존에 널리 사용되는 Hodgkin‑Huxley, $I_{Na,p}+I_{K}$, FitzHugh‑Nagumo 모델은 기본적으로 단일 스파이크(한 번의 급격한 전압 상승)만을 생성하며, 버스팅과 같은 다중 스파이크 연속을 자연스럽게 설명하지 못한다. 따라서 저자들은 버스팅을 내재적으로 발생시키는 최소 모델인 $I_{Na,p}+I_{K}+I_{K(M)}$를 설계 기준으로 삼았다. 이 모델은 두 개의 시간 척도(빠른 전압 변수와 느린 복구 변수)를 갖고, 빠른 서브시스템의 고정점과 영점곡선(nullcline)의 교차 형태가 특정 분기(bifurcation) 유형—예를 들어 서브크리티컬 호프(서브크리티컬 Hopf) 혹은 SNIC(스네이크-노드 인피니트 주기)—에 따라 버스팅 시작과 종료를 결정한다.

논문은 먼저 “신경 버스팅 해부법”(dissection of neural bursting)이라는 분석 프레임워크를 도입한다. 이는 전체 시스템을 빠른 서브시스템과 느린 변수(복구 변수)로 분리하고, 빠른 서브시스템의 위상 평면에서 영점곡선과 nullcline을 그려서 가능한 동역학 경로를 시각화한다. 저자들은 이 과정을 MOSFET 회로에 적용해, 트랜지스터의 전류‑전압 특성을 이용해 $I_{Na,p}$(지속성 Na⁺ 전류), $I_{K}$(빠른 K⁺ 전류), $I_{K(M)}$(느린 M-형 K⁺ 전류)에 대응하도록 설계했다. 특히, 전압 종속 전류원과 가변 저항을 조합해 느린 복구 변수의 동역학을 구현했으며, 회로 파라미터를 조절함으로써 시작·종료 분기의 종류를 자유롭게 전환할 수 있다.

두 개의 구체적인 MOSFET 회로가 제시된다. 첫 번째 회로는 서브크리티컬 Hopf 분기를 이용해 급격히 시작하고 서서히 소멸하는 버스팅을 만든다. 두 번째 회로는 SNIC 분기를 채택해, 버스팅 시작이 연속적이며 주기가 점점 늘어나는 특성을 보인다. 각각의 회로에 대해 수치 시뮬레이션과 실험 측정을 통해 전압 시간 파형, 스파이크 수, 버스팅 주기 등을 분석했으며, 이 결과가 원래의 $I_{Na,p}+I_{K}+I_{K(M)}$ 모델의 위상도와 정량적으로 일치함을 확인했다.

핵심 통찰은 다음과 같다. (1) 버스팅 회로 설계는 “빠른 서브시스템의 영점곡선 형태”와 “느린 변수의 흐름”을 동시에 만족시켜야 한다. (2) MOSFET의 비선형 전류‑전압 특성을 적절히 매핑하면 생물학적 이온 전류를 효과적으로 모방할 수 있다. (3) 시작·종료 분기의 종류를 바꾸면 동일 회로에서도 전형적인 “계통적”(classical) 버스팅, “연속적”(continuous) 버스팅 등 다양한 패턴을 얻을 수 있다. 마지막으로, 이 방법론은 회로 부품 수를 최소화하면서도 복잡한 신경 동역학을 구현할 수 있게 하여, 신경형 인공 지능 하드웨어, 바이오센서, 그리고 신경공학 교육용 모듈 등에 활용 가능성을 제시한다.
