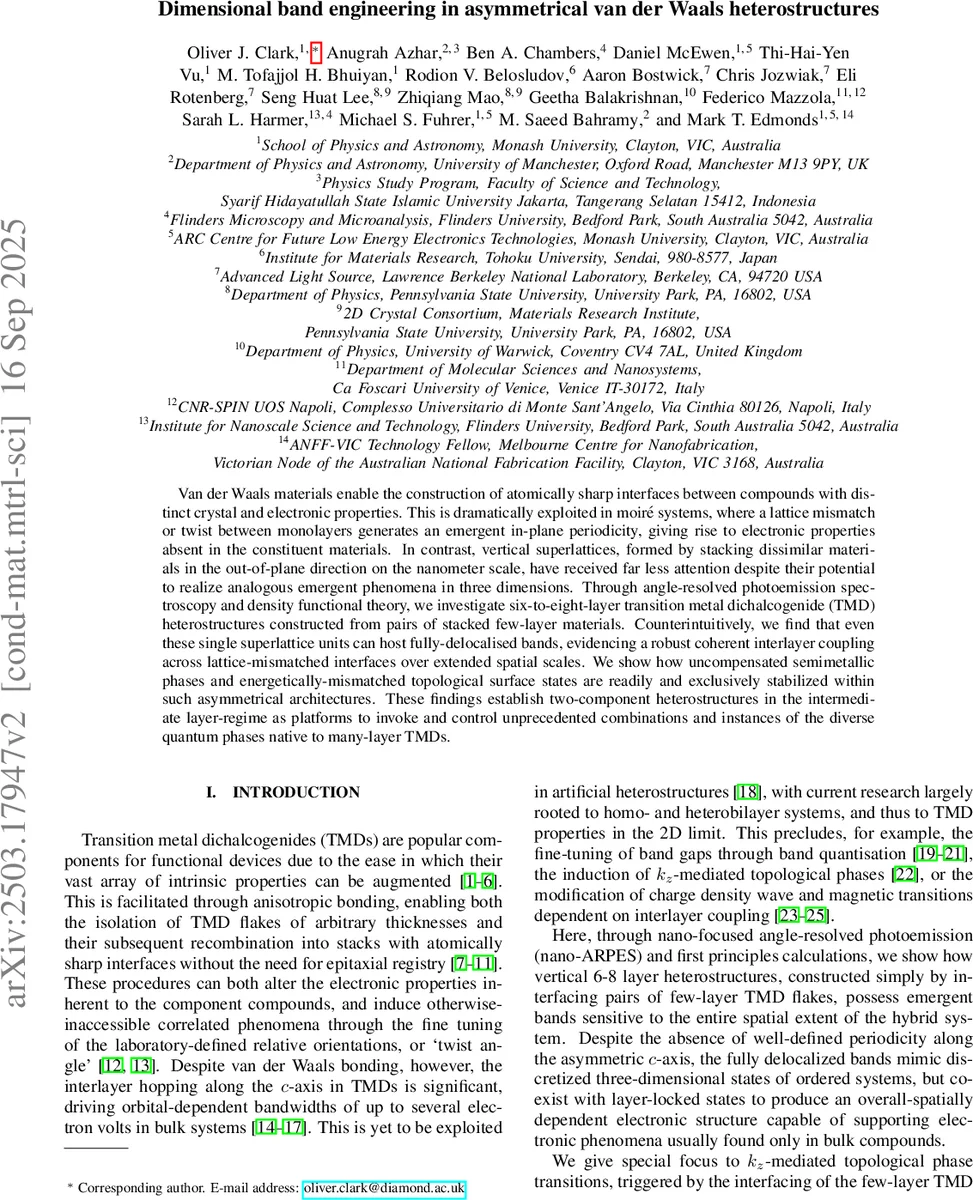

비대칭 TMD 초박층에서 3차원 전자 밴드 설계

초록

본 연구는 6~8층 두께의 MoSe₂·WSe₂ 이종구조를 나노‑ARPES와 DFT로 조사하여, 격자 불일치 인터페이스에서도 Γ점 전자들이 전층에 걸쳐 완전 비국소화된 3차원 밴드를 형성한다는 것을 밝혀냈다. 이러한 비대칭 스택은 스핀‑오비트 차이에 기반한 계층별 밴드 엔지니어링과, 비보상성 반금속 및 토폴로지적 표면 상태의 선택적 안정화를 가능하게 한다.

상세 분석

이 논문은 전통적인 2차원 전이금속 칼코게나이드(TMD) 이종바이올렛을 넘어, 6~8층이라는 중간 두께 영역에서 수직 초박층 슈퍼래티스가 어떻게 3차원 전자 밴드를 재현할 수 있는지를 체계적으로 탐구한다. 핵심은 Γ점의 d_z² 궤도와 K점의 d_xy, d_x²‑y² 궤도가 서로 다른 층간 결합 특성을 보인다는 점이다. K점 전자는 주로 평면 궤도이므로 층간 파동함수가 거의 겹치지 않아 단일층과 유사한 스핀‑오비트 분할(ΔE_SO)이 유지된다. 반면 Γ점 전자는 d_z² 궤도가 바닐라형으로 전방향으로 뻗어 있어, 서로 다른 전자 친화도와 스핀‑오비트 강도를 가진 MoSe₂와 WSe₂ 사이에서 강한 결합‑반결합 윈도우를 형성한다. 결과적으로 Γ점에서는 다중 k_z 양자화 서브밴드가 나타나며, 이는 층수와 정확히 일치한다(예: 3층·3층 스택에서 6개의 d_z² 서브밴드).

실험적으로는 60–144 eV 광자를 이용한 나노‑ARPES가 표면 감쇠 길이 <0.7 nm임에도 불구하고 전체 스택에 걸친 d_z² 밴드가 관측되었으며, 이는 전자들이 인터페이스를 넘어 전층에 걸쳐 코히런트하게 퍼져 있음을 의미한다. DFT 계산은 이러한 현상을 재현하고, 스핀‑오비트 필드 B_SO ∝ (P × k)_z가 WSe₂에서 두 배 이상 강해짐에 따라 K점의 스핀 분할이 크게 차이 나는 것을 보여준다. 또한, 층 순서를 바꾸어 (WSe₂)₃/(MoSe₂)₅와 (MoSe₂)₃/(WSe₂)₃을 비교함으로써, 비대칭 스택에서도 k_z 서브밴드 수가 실제 층수와 일치함을 확인하였다.

이러한 비국소화 밴드 구조는 기존의 2D 이종바이오닐레이트가 제공하지 못했던 k_z‑의존적 토폴로지 전이와 반금속 상태를 구현한다. 예를 들어, WSe₂와 MoSe₂의 스핀‑오비트 차이로 인해 서로 다른 토폴로지적 표면 상태가 각각 한 층에 국한되어 나타나며, 이는 전통적인 토폴로지 절연체에서 볼 수 없는 ‘층별 토폴로지’ 현상을 만든다. 또한, 반금속성은 두 물질의 밴드 정렬 차이(에너지 격차)와 층간 하이브리드화에 의해 비보상적으로 나타나, 전자 상호작용을 조절할 새로운 파라미터 공간을 제공한다.

결론적으로, 이 연구는 ‘몇 층’이라는 중간 규모에서 수직 스택이 3차원 밴드 구조를 재현할 수 있음을 실험·이론적으로 입증하고, Γ점 궤도와 스핀‑오비트 비대칭을 활용한 밴드 엔지니어링 전략을 제시한다. 이는 차세대 양자 디바이스(예: 층간 트위스트 조절, 전자‑포논 결합 제어, 토폴로지적 스위칭) 설계에 중요한 설계 원칙을 제공한다.
