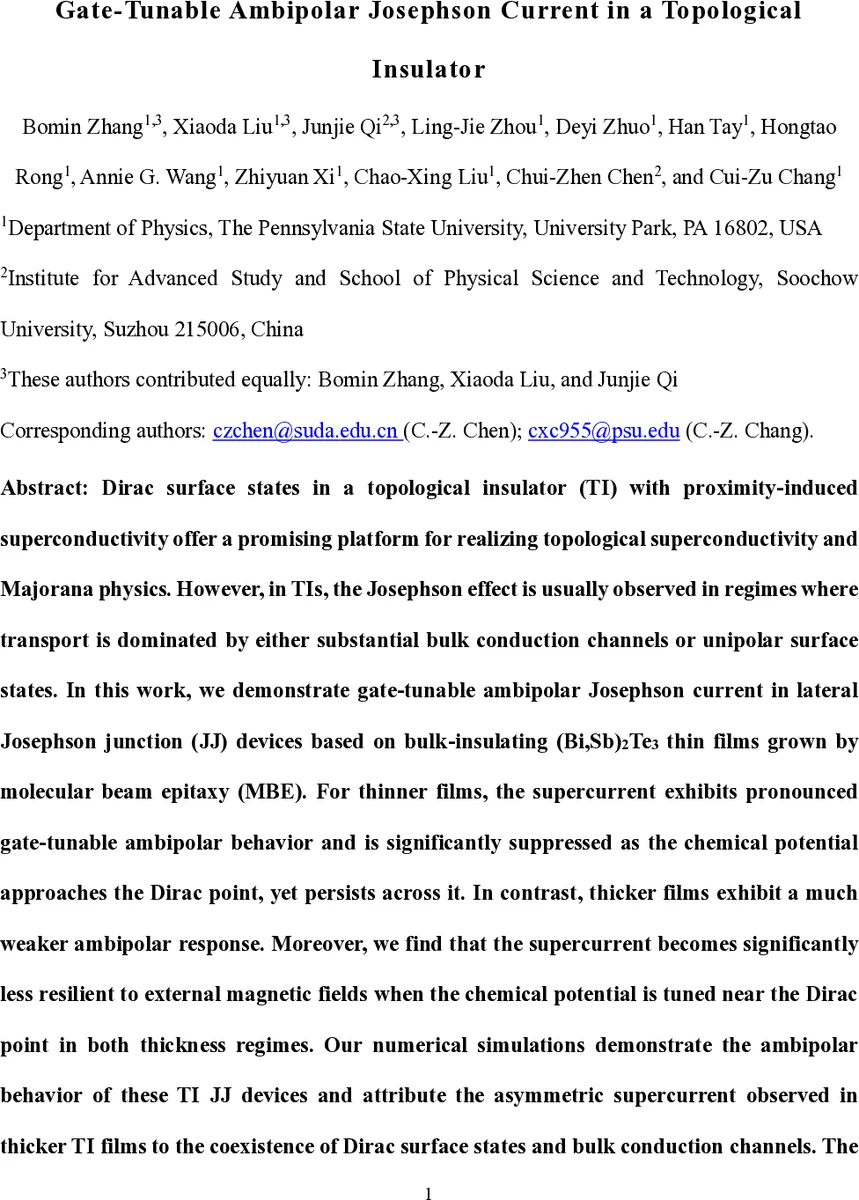

게이트로 조절되는 양극성 조셉슨 전류와 위상절연체

초록

**
본 연구는 MBE로 성장한 (Bi,Sb)₂Te₃ 얇은 막을 이용해 두께에 따라 다르게 나타나는 게이트 조절 양극성 조셉슨 전류를 실현하였다. 얇은 5 QL 시료는 전자·정공 모두에서 초전류가 흐르며 디랙점 근처에서 억제되지만 사라지지 않는다. 두꺼운 15 QL 시료는 양극성 특성이 약하고 p‑형 쪽에서만 큰 초전류가 관찰된다. 또한 화학 퍼텐셜이 디랙점에 가까워질수록 외부 자기장에 대한 초전류의 내성이 감소한다. 수치 시뮬레이션은 표면 상태와 벌크 전도 채널의 공존이 이러한 비대칭을 일으킨다고 설명한다.

**

상세 분석

**
이 논문은 위상절연체(TI) 표면의 디랙 상태와 초전도체 Nb 사이의 근접 유도 효과를 정밀하게 제어할 수 있는 새로운 플랫폼을 제시한다. MBE 공정으로 성장한 (Bi,Sb)₂Te₃ 얇은 막은 5 QL과 15 QL 두 가지 두께로 제작되었으며, SrTiO₃ 기판 위에 전역 게이트를 형성해 전자밀도를 전기적으로 조절한다. 얇은 5 QL 시료에서는 정상 상태 저항(Rₙ)이 전하 중성점(Vg₀)에서 급격히 상승하고, 그와 동시에 임계 전류(Ic)와 Ic·Rₙ 곱이 최소가 된다. 이는 디랙점에서 표면 전도채널의 전자·정공 밀도가 최소가 되어 근접 초전도 갭(Δ)이 억제되기 때문이다. 흥미롭게도 Ic는 전자(p‑type)와 정공(n‑type) 양쪽에서 모두 존재하며, 전압을 바꾸면 Ic가 40 nA에서 200 nA 이상으로 변한다. 이는 전통적인 그래핀 기반 JJ와 유사한 양극성 조셉슨 효과를 보여준다.

반면 15 QL 두께에서는 p‑형 영역에서만 Ic가 크게 증가하고, n‑형에서는 거의 변하지 않는다. 이는 두께가 증가함에 따라 벌크 전도채널이 활성화되어 표면 디랙 상태와 혼합되기 때문이다. 저자들은 3D TI 모델에 구조적 비대칭(SIA)을 도입해 상단 표면과 하단 표면의 전자구조가 다르게 되도록 시뮬레이션했으며, 이때 벌크 채널이 게이트에 거의 무감응하게 남아 p‑형에서만 초전류가 강화되는 비대칭이 재현된다.

또한 자기장 의존성 측정에서 Fraunhofer 패턴이 비정상적인 형태를 보였는데, 이는 Nb 전극의 거친 가장자리와 런던 침투에 의한 플럭스 포커싱이 효과적인 길이(L_eff)를 실제보다 크게 만들기 때문이다. 특히 디랙점 근처에서는 사이드 로브가 급격히 약해져 초전류가 자기장에 더 취약함을 확인했다. 이는 Δ가 감소하면서 초전도 상관성이 약해지는 현상과 일치한다.

전반적으로 이 연구는 (Bi,Sb)₂Te₃ 얇은 막에서 표면 디랙 전자와 벌크 전도채널을 독립적으로 제어함으로써, 양극성 조셉슨 전류를 구현하고, 그 메커니즘을 수치적으로 검증하였다. 이는 전기적으로 토폴로지컬 초전도성을 조절할 수 있는 기반을 제공하며, 향후 메이저ana 모드와 토폴로지컬 양자컴퓨팅 구현에 중요한 전제 조건이 된다.

**
