스트레칭 경계조건이 팬텀 스타 폴리머 네트워크 파단에 미치는 영향: 부피 보존에서 단면적 보존까지

초록

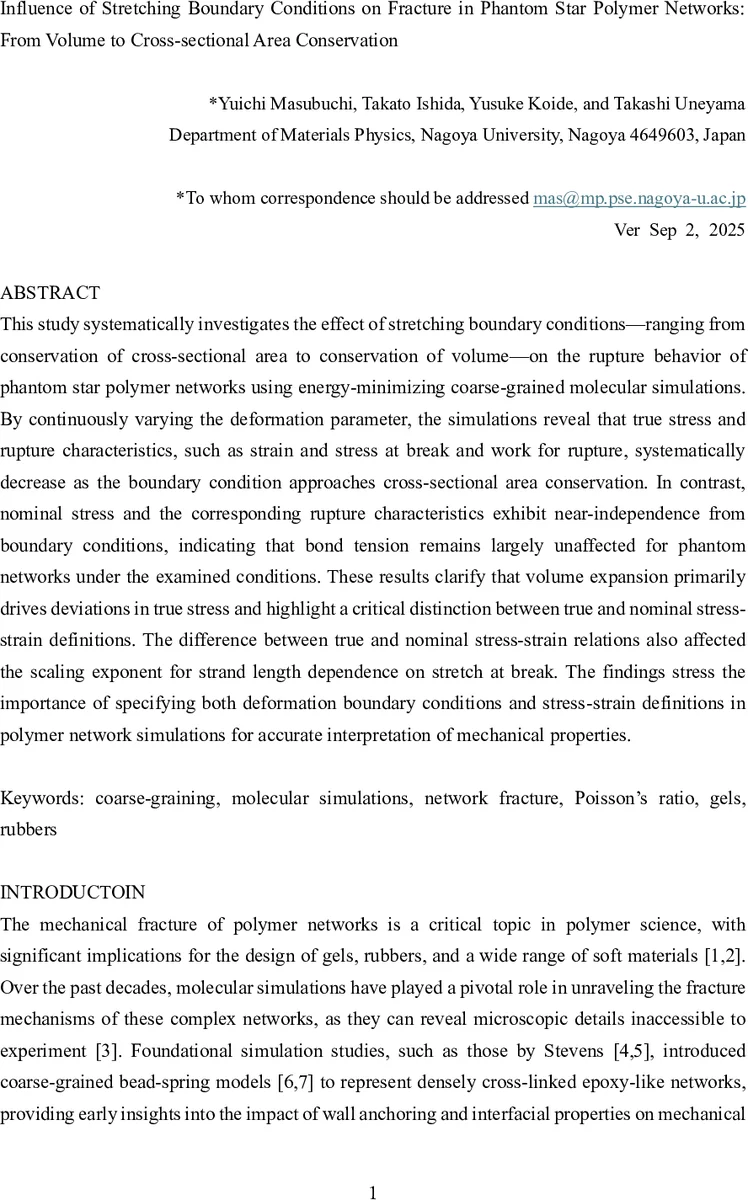

본 연구는 팬텀 스타 폴리머 네트워크를 에너지 최소화 코스그레인 분자 시뮬레이션으로 조사하면서, 변형 과정에서 부피 보존에서 단면적 보존까지 연속적으로 바뀌는 스트레칭 경계조건이 파단 거동에 미치는 영향을 체계적으로 분석한다. 변형 파라미터 ! 를 도입해 두 극한을 연결하고, 진응력·진변형률(헨키)과 명응력·명변형률(공식) 두 정의를 모두 적용하였다. 결과는 진응력·진변형률 기반 파단 특성(파단 시 응력·변형, 파단 작업)이 ! 가 작아질수록(단면적 보존에 가까워질수록) 감소하는 반면, 명응력·명변형률 기반 특성은 경계조건에 거의 민감하지 않음을 보여준다. 이는 팬텀 네트워크에서 개별 결합 장력이 변형 프로토콜에 크게 좌우되지 않으며, 부피 팽창이 진응력 차이를 주도한다는 점을 시사한다. 또한, 스트레인‑파단 관계의 정의 차이가 사슬 길이 의존 스케일링 지수에도 영향을 미친다.

상세 분석

이 논문은 팬텀(star) 폴리머 네트워크의 파단 메커니즘을 이해하기 위해, 변형 경계조건을 연속적으로 조절하는 새로운 파라미터 ! (포아송 비와 유사)를 도입하였다. ! =0이면 가로 단면적이 고정된 상태(단면적 보존), ! =0.5이면 전체 부피가 일정한 상태(부피 보존)이며, 중간값은 두 극한을 선형 보간한다. 시뮬레이션은 비배제성(phantom) 모델을 사용해 결합된 비선형 스프링으로만 상호작용을 제한함으로써, 결합 장력 자체가 네트워크 구조에 의해 크게 변형되지 않도록 설계되었다. 네트워크는 베리어스 스타 폴리머(팔 수 ‘ =3~8, 팔 길이 L = 일정)로 구성되고, 브라운 운동을 통한 엔드‑링킹으로 겔화된 뒤 에너지 최소화(BFGS)와 단계적 연신을 반복한다. 각 연신 단계마다 최대 결합 길이가 임계값을 초과하면 해당 결합을 파단시키고, 이를 통해 파단 시점까지의 응력‑변형 곡선을 얻는다.

핵심 결과는 두 종류의 응력‑변형 정의가 파단 특성에 미치는 영향 차이이다. 진응력 σₜ (현재 부피 기준)와 진변형률 εₜ (Hencky strain)를 사용하면, ! 가 감소할수록(단면적 보존에 가까워질수록) 부피가 크게 팽창하고, 이에 따라 현재 단면적이 증가해 동일한 결합 장력이라도 실제 응력은 감소한다. 따라서 파단 시 응력 σₜ, 파단 변형 εₜ, 파단 작업 Wₜ는 모두 감소한다. 반면 명응력 σₙ (초기 부피 기준)와 명변형률 εₙ (초기 길이 기준)를 사용하면, 부피 변화가 정규화에 포함되지 않으므로 응력‑변형 곡선이 거의 겹친다. 이는 팬텀 네트워크에서 결합 장력이 변형 프로토콜에 거의 의존하지 않으며, 부피 팽창 자체가 진응력 차이를 일으킨다는 물리적 해석을 뒷받침한다.

또한, 파단 특성의 스케일링 분석에서 사이클 랭크 밀도 * (네트워크 회로 수 대비 교차점 밀도)를 정규화 변수로 사용하였다. 진응력 기반 파단 특성은 ! 가 작아질수록 스케일링 지수가 약간 증가해 부피 팽창이 사슬 변형에 미치는 영향을 반영한다. 반면 명응력 기반 특성은 ! 에 무관하게 일정한 지수를 보이며, 이는 사슬이 주축 방향으로만 변형되고 횡방향 변형이 무시될 수 있음을 의미한다.

결과적으로, 논문은 (1) 변형 경계조건이 진응력‑진변형률 기반 파단 특성에 결정적인 영향을 미치지만, 명응력‑명변형률 기반 특성에는 거의 영향을 주지 않는다, (2) 팬텀 네트워크에서는 결합 장력이 변형 프로토콜에 독립적이며, 부피 팽창이 진응력 차이를 유발한다, (3) 응력‑변형 정의 선택이 사슬 길이 의존 스케일링 지수에까지 영향을 미친다는 점을 명확히 제시한다. 이러한 통찰은 실험·시뮬레이션 간 비교 시, 변형 프로토콜과 응력 정의를 명시적으로 기술해야 함을 강조한다.
