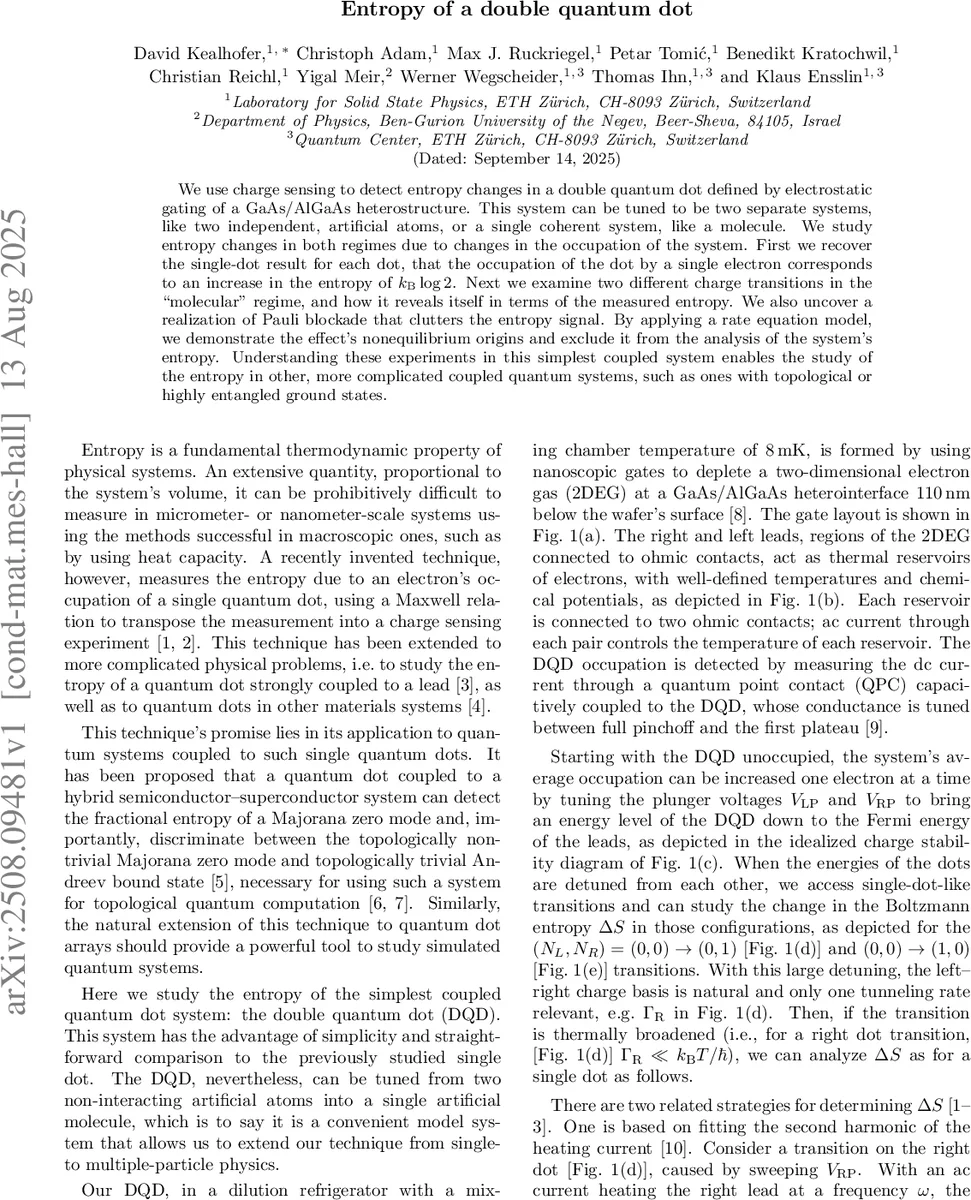

이중 양자점의 엔트로피 측정과 분자화 현상 탐구

초록

전하 감지를 이용해 가우스/알루미늄 갈륨 비소 이중 양자점(DQD)의 엔트로피 변화를 측정하였다. 전자 한 개가 점에 들어갈 때 엔트로피가 k_B ln 2만큼 증가함을 확인하고, 점들을 강하게 결합시켜 분자와 유사한 상태로 만들면 degeneracy가 증가해 k_B ln 3· ln 4까지 관측된다. 또한 파울리 블로케이드 현상이 비평형 신호를 만들며, 이를 레이트 방정식 모델로 설명하고 엔트로피 분석에서 배제하였다.

상세 분석

이 연구는 전통적인 열용량 측정이 어려운 나노스케일 시스템에서 엔트로피를 직접적으로 추출할 수 있는 최신 전하 감지 기법을 이중 양자점(DQD)에 적용한 첫 사례이다. 저자들은 GaAs/AlGaAs 2DEG에 전기게이트를 패턴화해 두 개의 독립적인 양자점을 만들고, 각각을 QPC(Quantum Point Contact)로 감시한다. 온도 변조 전류를 한쪽 리드에 인가하면 리드 온도가 2ω 주파수로 진동하고, 이 온도 변동이 점 전하 전이의 확률을 바꾸어 QPC 전류의 2차 고조파 I(2ω)_det에 반영된다. Maxwell 관계 ∂V_mid/∂θ = –ΔS/k_B 를 이용해 전압 중간점(V_mid)의 온도 의존성을 측정하거나, I(2ω)_det을 직접 적분해 ΔS를 구한다.

먼저 큰 에너지 디튜닝(Γ_int≈0) 상태에서 각각의 점을 단일 전자 점처럼 다루었다. (0,0)→(0,1) 및 (0,0)→(1,0) 전이에서 ΔS≈k_B ln 2가 얻어졌으며, 이는 전자 스핀 2중축에 기인한다. 피팅과 적분 두 방법 모두 10% 이내의 오차로 일치한다.

다음으로 점들을 강하게 터널 결합시켜 ‘분자’ regime을 구현하였다. 삼중점(triple point) 근처에서는 세 개의 전하 상태가 거의 동등한 에너지를 가져, 전자들이 결합·반결합( bonding / antibonding ) 궤도를 공유한다. 온도 상승에 따라 ΔS의 피크가 k_B ln 3에서 k_B ln 4까지 확대되었으며, 이는 두 개의 두 배중축을 가진 분자 궤도의 전체 degeneracy를 반영한다. 특히, k_B T가 터널 결합 에너지(≈5.8 µeV)와 비슷해질 때 완전한 4중축이 관측되었다.

흥미롭게도, 삼중점 근처에서 전하 전이와 무관하게 삼각형 모양의 I(2ω)_det 양의 신호가 나타났다. 이는 전통적인 엔트로피 해석으로는 설명되지 않으며, 파울리 블로케이드에 기인한 비평형 현상으로 판단된다. 저자들은 레이트 방정식 모델에 느린 이완률 Γ_r(≈1 neV)과 QPC가 좌·우 점 전하에 대해 감도 차이를 포함시켜 시뮬레이션을 수행했다. 모델은 오른쪽 리드만 가열했을 때 관측된 삼각형을 재현했으며, 두 리드를 동시에 가열하면 삼각형이 사라지는 현상도 설명한다. 따라서 이 신호는 실제 엔트로피 변화가 아니라 전자 스핀·궤도 선택에 따른 비평형 전류 변조임을 확인하고, 엔트로피 계산에서 배제하였다.

이러한 실험적·이론적 접근은 DQD를 이용한 엔트로피 측정이 복잡한 다체 시스템에도 확장 가능함을 보여준다. 특히, 토폴로지적 마조라나 모드나 강하게 얽힌 양자 상태와 같은 고차원 양자 시스템에서도, 적절히 설계된 ‘센서’ 양자점을 통해 엔트로피를 직접 측정할 수 있는 길을 열어준다.
