임피던스 상승과 활성 물질 손실이 엔드포인트 슬리피지에 미치는 영향

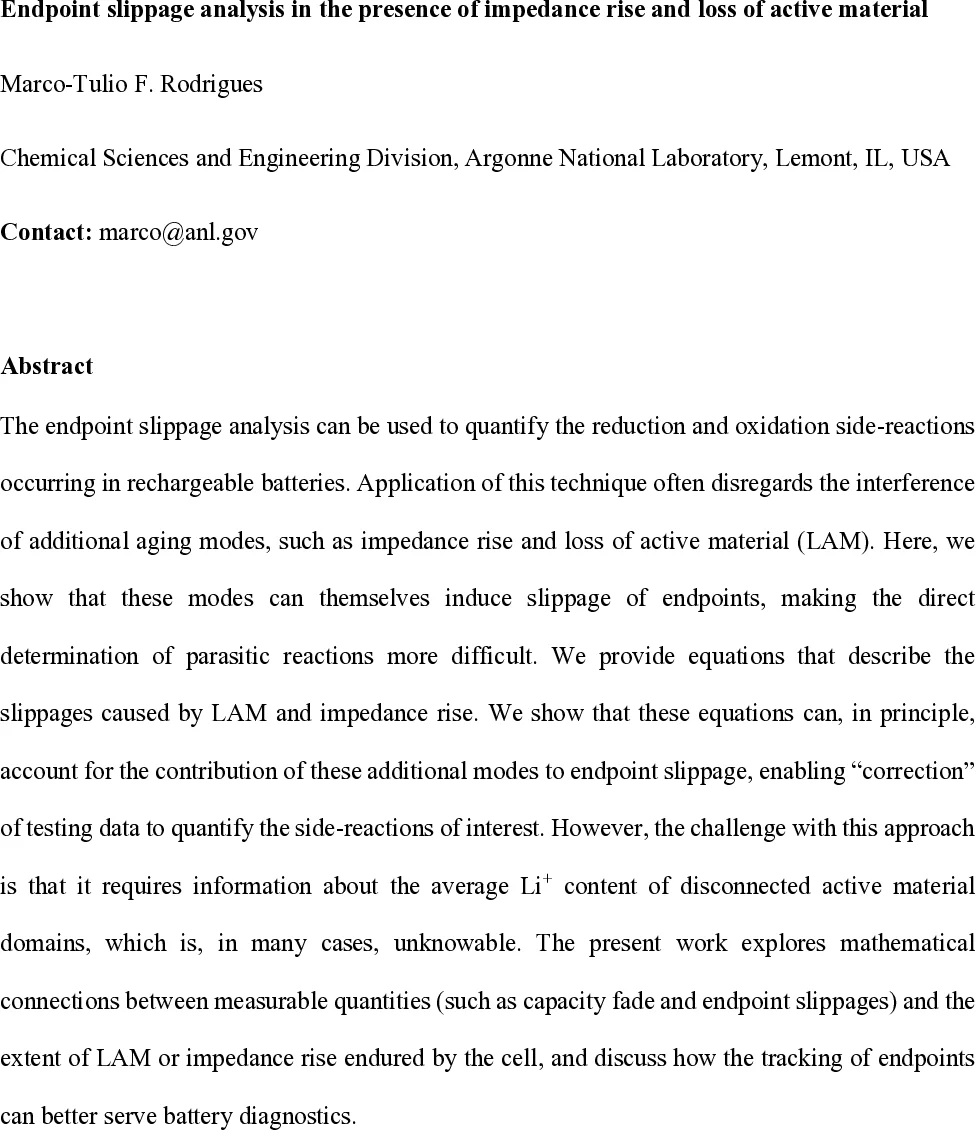

초록

본 논문은 배터리의 파라시틱(부반응) 측정을 위해 사용되는 엔드포인트 슬리피지 분석에, 전기화학적 저항 증가와 활성 물질 손실(LAM)이 어떻게 혼동을 일으키는지를 수식으로 정량화한다. 저항 상승·LAM이 각각 전압 프로파일을 어떻게 변형시키는지를 설명하고, 이를 보정하기 위한 수식과 한계점을 제시한다.

상세 분석

엔드포인트 슬리피지(Endpoint Slippage) 기법은 전지 충·방전 과정에서 전압‑용량 곡선을 누적 용량 축에 투사함으로써, 전극의 전위 변화가 어느 정도 진행됐는지를 파악하고, 그 변위(슬리피지)를 통해 부반응(환원·산화)의 양을 추정한다. 기존 연구에서는 이 방법을 그래파이트‑NMC와 같은 전형적인 전지에 적용할 때, 슬리피지가 부반응에만 기인한다고 가정했지만, 실제 사용 중에는 전극의 전기화학적 저항 상승과 활성 물질 손실(LAM)이 동시에 진행된다.

저항 상승은 주로 양극(PE) 계면에서 발생하며, 전압 프로파일에 일정한 과전압(예: 50 mV)을 추가한다. 이는 충전 시 EOC(End‑of‑Charge) 전압에 도달하기 위한 용량을 감소시켜, 충전 엔드포인트가 왼쪽(용량 축에서 감소)으로 이동하게 만든다. 방전 엔드포인트는 NE(음극)의 급격한 전압 상승 구간에 의해 크게 영향을 받지 않아 비교적 고정된다.

LAM은 네 가지 경우(LAMliNE, LAMdeNE, LAMliPE, LAMdePE)로 구분되며, 각각이 발생하는 SOC(충전·방전 상태)에 따라 트랩된 리튬 이온의 양이 달라진다. 예를 들어, 충전 상태에서 음극이 단절(LAMliNE)되면 트랩된 리튬이 방전 시 복구되지 않아 방전 엔드포인트가 오른쪽(용량 증가)으로 이동한다. 반대로, 방전 상태에서 양극이 단절(LAMdePE)되면 방전 엔드포인트가 오른쪽으로 이동하고, 충전 엔드포인트는 초기에는 변하지 않다가 일정 수준 이상 LAM이 진행되면 왼쪽으로 이동한다. 이러한 현상은 전극별 전압 구간(플래토 유무)과 전극 용량 비율에 따라 복합적으로 나타난다.

논문은 이러한 네 가지 LAM·임피던스 효과를 각각의 슬리피지 식으로 도출하고, 슬리피지 식이 선형적으로 가법(additive)임을 증명한다. 즉, 전체 슬리피지는 개별 효과들의 합으로 표현될 수 있다. 이를 이용해 두 사이클 사이의 충전·방전 엔드포인트 변위(ΔEOC, ΔEOD)를 측정하고, 사전에 알려진 LAM 비율이나 임피던스 상승량을 대입하면, 실제 부반응에 의한 슬리피지를 역산할 수 있다.

하지만 핵심적인 한계는 “단절된 활성 물질 영역의 평균 리튬 함량(Li⁺ content)”을 알아야 한다는 점이다. 이 값은 실험적으로 직접 측정하기 어렵고, 특히 실리콘 음극처럼 복합적인 상변화가 일어나는 경우에는 거의 알 수 없다는 것이 저자들의 주장이다. 따라서 완전한 보정은 이 정보를 가정하거나 추정해야 하며, 이는 결과의 불확실성을 남긴다.

이 연구는 엔드포인트 슬리피지 분석을 보다 정교하게 만들기 위한 이론적 토대를 제공하지만, 실제 적용 시 LAM·임피던스의 정량적 파라미터를 어떻게 확보할 것인가가 향후 과제로 남는다.
