플루오린 도핑으로 전자 주입된 단결정 BaBiO₃의 성장과 구조·전자 특성

초록

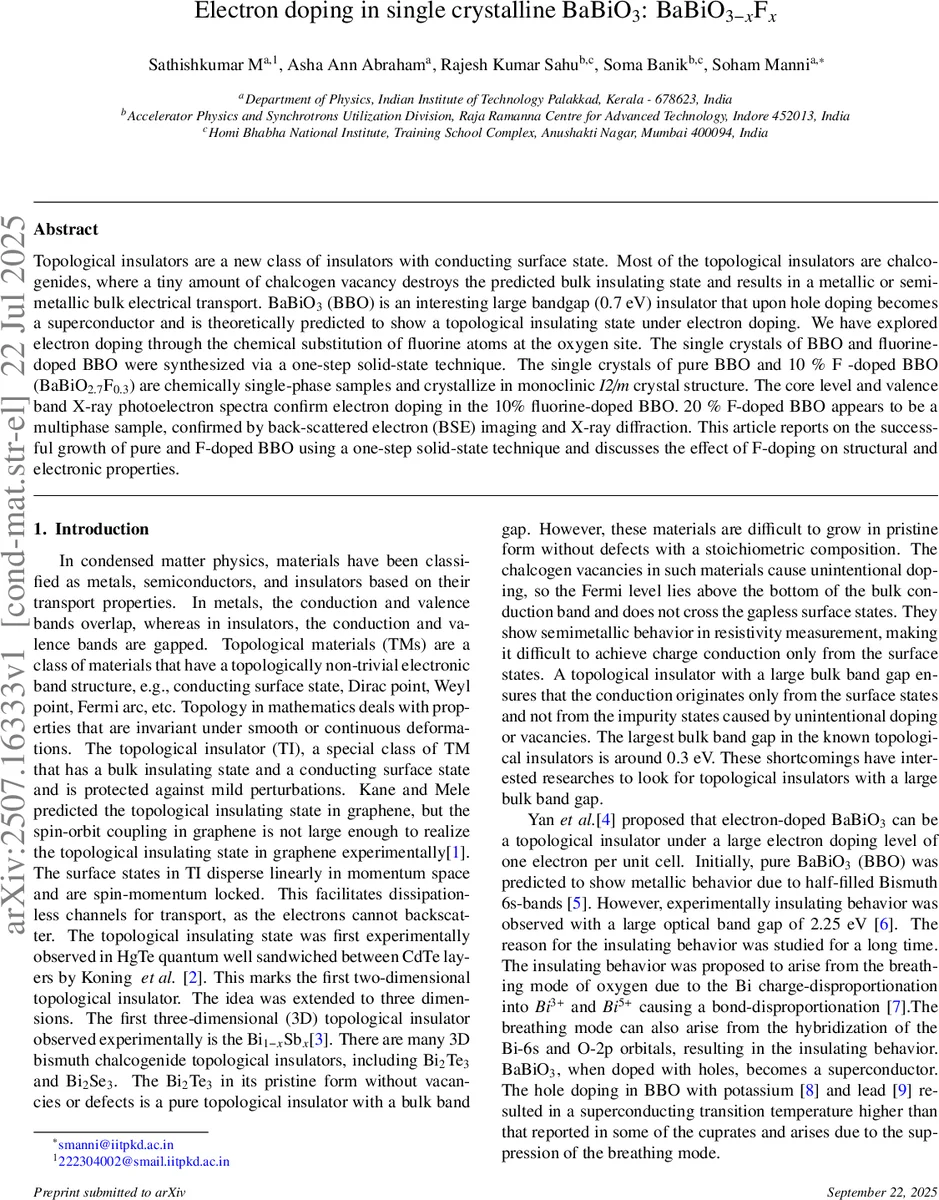

본 연구는 BaBiO₃에 산소 자리를 플루오린으로 치환해 전자 도핑을 시도하고, 10 % F 도핑(BaBiO₂.₇F₀.₃) 단결정을 한 단계 고상법으로 성공적으로 성장시켰다. XRD와 BSE‑SEM으로 단일 상을 확인했으며, XPS 코어레벨 및 원밴드 분석을 통해 전자 주입이 이루어졌음을 증명하였다. 20 % F 도핑에서는 BaF₂와 같은 불순물 상이 나타나 플루오린 용해 한계가 10 % 수준임을 제시한다. 이러한 전자 도핑은 이론적으로 예측된 BaBiO₃의 대밴드갭(≈0.7 eV) 토폴로지 절연체 실현을 위한 전제 조건을 제공한다.

상세 분석

BaBiO₃는 0.7 eV의 큰 간접 밴드갭을 가진 산화물로, 전자 도핑 시 이론적으로 토폴로지 절연체(TI) 상태가 나타날 것으로 예측된다. 기존 TI 물질들은 주로 비스무트계 칼코젠화물이며, 작은 결함이나 빈자리만으로도 벌크 전도성을 유발해 표면 상태를 가려버린다. 따라서 큰 밴드갭을 갖는 산화물 기반 TI는 매우 매력적인 후보가 된다. 본 연구는 플루오린(F⁻)을 산소(O²⁻) 자리에 치환함으로써 전자를 한 개씩 도입하는 전자 도핑 전략을 채택하였다. 플루오린은 높은 휘발성으로 고상 합성에서 균일한 도핑이 어려운 점이 있었지만, 저자들은 BaO·Bi₂O₃·BiF₃를 1100 °C에서 24 h 반응시킨 뒤 1 °C/h의 매우 느린 냉각 과정을 통해 단결정을 얻었다.

X선 회절(Rietveld) 분석 결과, 순수 BaBiO₃와 10 % F‑도핑 시 모두 I2/m 단사면체 구조를 유지했으며, 격자 상수는 10 % 도핑에도 거의 변하지 않았다. 이는 플루오린이 산소와 거의 동일한 이온 반경을 가지고 있어 구조적 왜곡을 최소화함을 의미한다. 반면 20 % 도핑 시에는 BSE‑SEM에서 뚜렷한 대비가 나타났고, XRD에서는 BaF₂ 피크가 관찰돼 다상 혼합이 발생함을 확인했다. 이는 플루오린의 용해 한계가 약 10 %임을 시사한다.

전자 도핑 여부는 XPS로 정밀히 검증되었다. Bi 4f 코어레벨에서 플루오린 결합을 나타내는 추가 피크가 나타났으며, 전반적인 피크가 저결합에너지로 이동했다. 이는 Bi 원자가 전자를 추가로 받아 전자밀도가 증가했음을 의미한다. O 1s 스펙트럼에서도 격자산소 피크 강도가 감소하고, 주변 산소 피크가 상대적으로 강화돼 산소가 부분적으로 플루오린으로 대체된 것을 확인할 수 있다. 원밴드 스펙트럼에서는 원밴드 최대(VBM)가 약 0.2 eV 정도 낮아져 전자 도핑에 따른 페르미 레벨 상승을 보여준다.

이러한 실험적 증거는 이론적으로 제시된 “한 단위 셀당 전자 1개 도핑”에 근접한 전자 주입을 실현했으며, BaBiO₃가 대밴드갭을 유지하면서도 표면 토폴로지 상태를 관찰할 수 있는 기반을 마련한다. 다만, 플루오린 도핑 농도를 높이면 상분리와 BaF₂ 형성이 일어나기 때문에, 고농도 전자 도핑을 위해서는 다른 도핑 원소(예: 할로겐계 이온) 혹은 고압·고온 합성 조건을 탐색해야 할 필요가 있다.

결론적으로, 본 연구는 플루오린을 이용한 전자 도핑이 BaBiO₃ 단결정에서 구조적 안정성을 크게 해치지 않으며, XPS와 BSE‑SEM을 통해 전자 주입과 용해 한계를 명확히 규명했다. 이는 대밴드갭 산화물 토폴로지 절연체 실현을 위한 실험적 로드맵을 제공한다.
