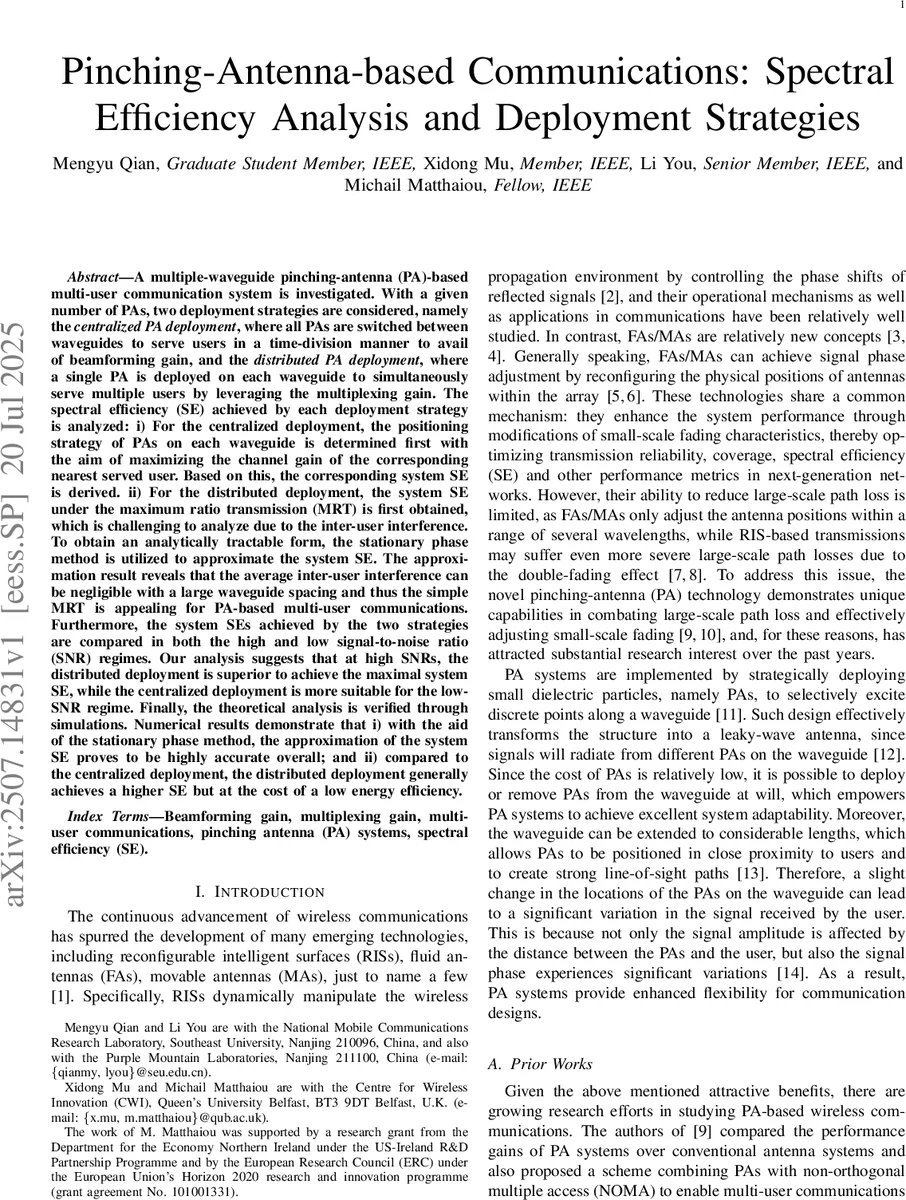

핀칭 안테나 기반 다중 사용자 통신: 스펙트럼 효율과 배치 전략 비교

초록

본 논문은 고정된 수량의 핀칭 안테나(PA)를 활용한 다중 파이프라인 시스템에서 중앙집중형 배치와 분산형 배치를 비교한다. 중앙집중형은 시간분할로 빔포밍 이득을 극대화하고, 분산형은 동시에 여러 사용자를 서비스해 다중화 이득을 얻는다. 각각의 스펙트럼 효율(SE)을 이론적으로 분석하고, 고·저 SNR 구간에서 어느 배치가 유리한지 결론을 제시한다.

상세 분석

이 논문은 핀칭 안테나(PA) 기술을 다중 파이프라인 구조에 적용한 새로운 다중 사용자 통신 시스템을 제안한다. 시스템은 N개의 파이프라인과 N개의 PA를 보유하며, 각 파이프라인은 y축에 평행하게 배치되고 간격 d로 떨어져 있다. 사용자는 단일 안테나를 갖는 단일 수신기로 가정하고, 각 사용자는 가장 가까운 파이프라인에 할당된다. 두 가지 배치 전략이 제시된다. 첫 번째인 중앙집중형 배치는 모든 PA를 하나의 파이프라인에 집중시켜 시간분할(TDMA) 방식으로 N명의 사용자를 순차적으로 서비스한다. 이때 각 사용자는 동일 파이프라인에 배치된 N개의 PA가 제공하는 빔포밍 이득을 모두 누릴 수 있다. 채널 모델은 자유공간 전파 손실과 파이프라인 내부 전파 손실을 포함한 복소 지수 감쇠 형태로 정의되며, 거리 의존적인 경로 손실 |r_k−s_{k,q}|^{-1}와 위상 항 e^{-j2πλ|·|}가 결합된다. SNR은 각 사용자가 해당 파이프라인에 배치된 모든 PA로부터 받는 신호 합의 제곱에 비례한다. 따라서 사용자 k의 SE는 (1/N)·log2(1+SNR_k) 형태이며, 전체 시스템 SE는 N개의 사용자 SE를 합산한 값이다.

두 번째인 분산형 배치는 각 파이프라인에 하나의 PA만 배치하고, N개의 파이프라인이 동시에 N명의 사용자를 서비스한다. 여기서는 최대비율전송(MRT) 빔포밍을 적용한다. MRT는 각 사용자의 채널 벡터와 동일한 방향으로 가중치를 부여해 신호 전력을 집중시키지만, 다중 사용자가 동시에 전송되므로 사용자 간 간섭이 발생한다. SINR은 원하는 신호 파워와 간섭 파워, 잡음 파워의 비율로 표현된다. 간섭 항을 정확히 분석하기 어려워 저자들은 정적 위상법(stationary phase method)을 이용해 적분 형태의 간섭 평균을 근사한다. 이 근사는 파이프라인 간격 d가 충분히 클 경우 간섭이 평균적으로 소멸한다는 중요한 결과를 도출한다. 즉, d가 크게 설계되면 MRT만으로도 거의 간섭 없는 전송이 가능해 시스템 SE가 크게 향상된다.

SE 비교에서는 고SNR 영역에서 분산형 배치가 다중화 이득(N배)으로 인해 중앙집중형보다 우수함을 보인다. 반면 저SNR 영역에서는 빔포밍 이득이 지배적이므로, 시간분할로 모든 PA를 집중시켜 빔포밍을 극대화하는 중앙집중형이 더 높은 SE를 제공한다. 또한, 시뮬레이션 결과는 정적 위상법 근사가 실제 SE와 매우 근접함을 확인한다. 그러나 파이프라인 간격을 늘리면 간섭 감소 효과는 있지만, 전파 거리 손실이 증가해 전체 SE가 감소할 수 있다. 따라서 설계자는 d와 파이프라인 길이 L, PA 배치 위치 등을 종합적으로 고려해야 한다. 마지막으로, 분산형 배치는 높은 SE를 제공하지만 전력 효율(EE)은 낮아지는 트레이드오프가 존재한다는 점도 강조된다.
