크리스브르에서 방향성으로 흐르는 고정 폴라리톤

초록

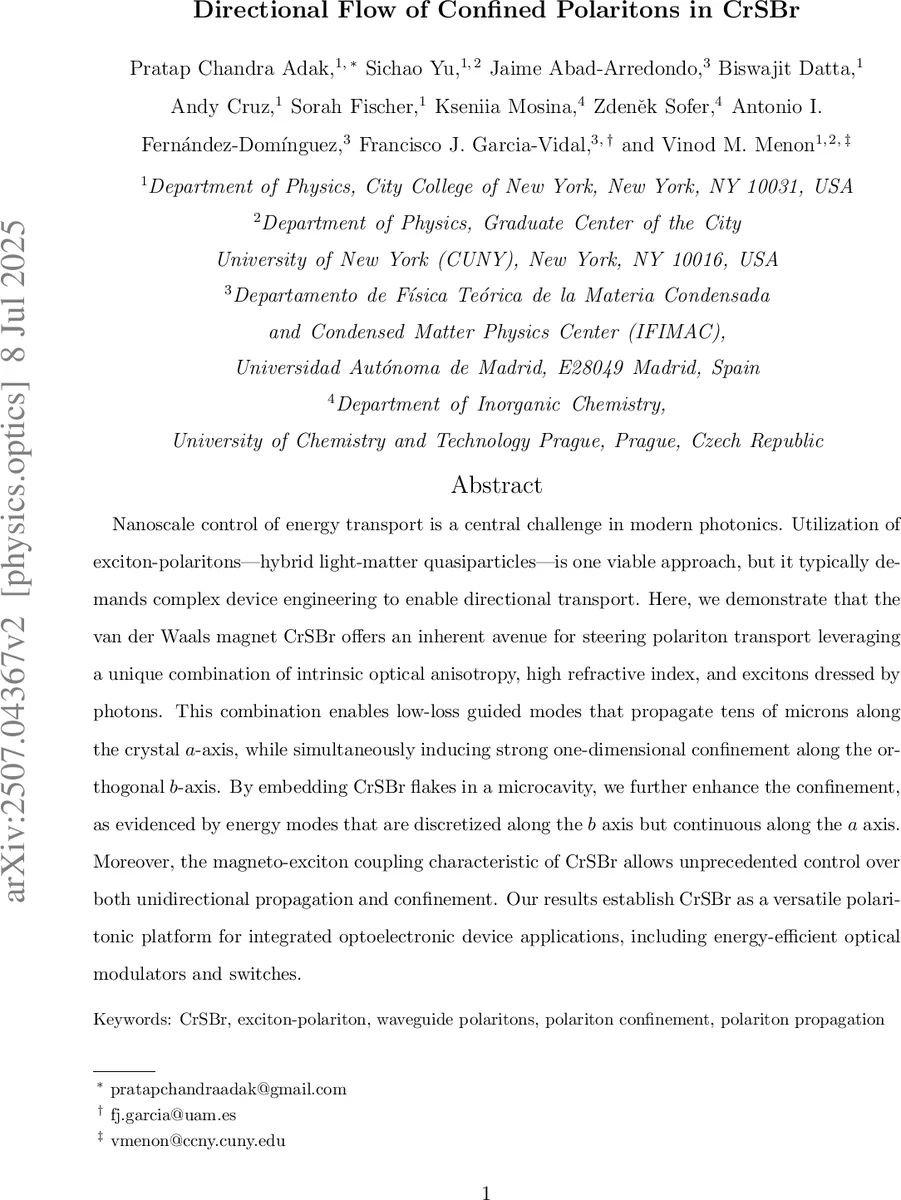

본 연구는 2차원 반강자성체 CrSBr의 고유 광학 이방성, 높은 굴절률, 그리고 강한 exciton‑photon 결합을 활용해 a축 방향으로 수십 마이크론에 걸친 저손실 가이드 모드를 형성하고, b축에서는 1차원적인 강제 구속을 구현한다. 마이크로캐비티에 삽입함으로써 b축에서 에너지 양자화가 관찰되며, 외부 자기장을 통해 폴라리톤 전파와 구속을 전자기적으로 제어할 수 있음을 보였다. 이는 CrSBr을 통합 광전자 소자에 적합한 다목적 폴라리톤 플랫폼으로 제시한다.

상세 분석

본 논문은 CrSBr(크리스브르)의 결정구조와 광학적 이방성이 폴라리톤 전파에 미치는 영향을 체계적으로 규명한다. 먼저, CrSBr은 a‑b 면에서 직교하는 두 축이 서로 다른 결합 환경을 갖는 정방정계(orthorhombic) 구조이며, 이는 a축과 b축에서 각각 다른 굴절률 nₐₐ, n_bb와 소실계수 εₐₐ, ε_bb를 만든다. 특히 1.37 eV exciton은 큰 진동자 강도를 가지며, b축(전이 쌍극자 방향)과 강하게 결합한다. 이 exciton은 부분적으로 Frenkel‑Wannier 혼합 특성을 보여, 강자성 전이(T_N≈132 K)와 연계된 15 meV 레드시프트를 일으킨다. 이러한 특성은 외부 자기장에 의해 exciton 에너지와 굴절률을 조절할 수 있음을 의미한다.

광학적 이방성은 가이드 모드 형성에 직접적인 역할을 한다. 두께 100 nm 이상인 CrSBr 플레이트는 높은 굴절률(≈3–4)로 인해 공기와의 경계에서 강한 전자기 confinement을 제공한다. TE₀, TE₁ 등 기본 가이드 모드가 형성되고, 이 모드들은 exciton과 강하게 결합해 폴라리톤 브랜치를 만든다. 실험적으로는 532 nm CW 레이저(4 K)로 국부적 흥분시킨 뒤 플라스마 방출을 플레이트 가장자리에서 관측했으며, a축을 따라 수십 마이크론까지 전파되는 것을 확인했다. b축 방향으로는 전파가 거의 억제되어, 실질적으로 1차원 파이프라인이 형성된다. 이는 전이 쌍극자( b축)와 전자기장( a축) 사이의 상호작용 비대칭성에 기인한다.

전파 길이는 폴라리톤의 exciton‑photon 혼합 비율에 따라 크게 달라진다. ΔE = E_X – E (exciton 에너지와 폴라리톤 에너지 차) 가 작을수록 exciton 성분이 강해 손실이 커져 L_prop≈2 µm 수준에 머문다. 반대로 ΔE가 커져 photon 성분이 우세하면 L_prop이 9 µm까지 증가한다. COMSOL 기반 수치 시뮬레이션은 TE₀ₙ, TE₁ₙ 등 다중 모드가 플레이트 폭에 따라 양자화됨을 보여주며, 실험에서 관측된 평균 전파 길이는 이러한 다중 모드의 가중 평균임을 확인한다.

또한, CrSBr을 DBR‑DBR 마이크로캐비티에 삽입함으로써 b축에서의 양자화가 더욱 뚜렷해진다. 캐비티는 수직( c축) 광 confinement을 강화하고, 플레이트 가장자리에서 반사율을 높여 lateral confinement을 증폭한다. Fourier‑plane PL 측정에서 a축은 연속적인 파라볼라 디스퍼전을 보이는 반면, b축은 이산적인 서브밴드( k_b 양자화)로 분리된다. 이는 실제 디바이스에서 1D 파이프라인을 형성하고, 에너지 선택적 전파를 구현할 수 있음을 의미한다.

마지막으로, 외부 자기장을 가하면 exciton 에너지와 굴절률이 변하면서 전체 폴라리톤 분산이 레드시프트한다. 이는 magneto‑exciton coupling이 폴라리톤 전파와 구속을 전자기적으로 제어할 수 있는 새로운 조절 수단을 제공함을 시사한다. 전체적으로 CrSBr은 복잡한 나노패턴이나 금속 구조 없이도 자체적인 광학 이방성과 자기조절성을 통해 고효율, 저손실, 방향성 폴라리톤 전파를 구현할 수 있는 이상적인 플랫폼이다.
