온도 조절을 통한 Bi₂Te₃ 간극자 스캐터링 제어와 밴드 재정규화

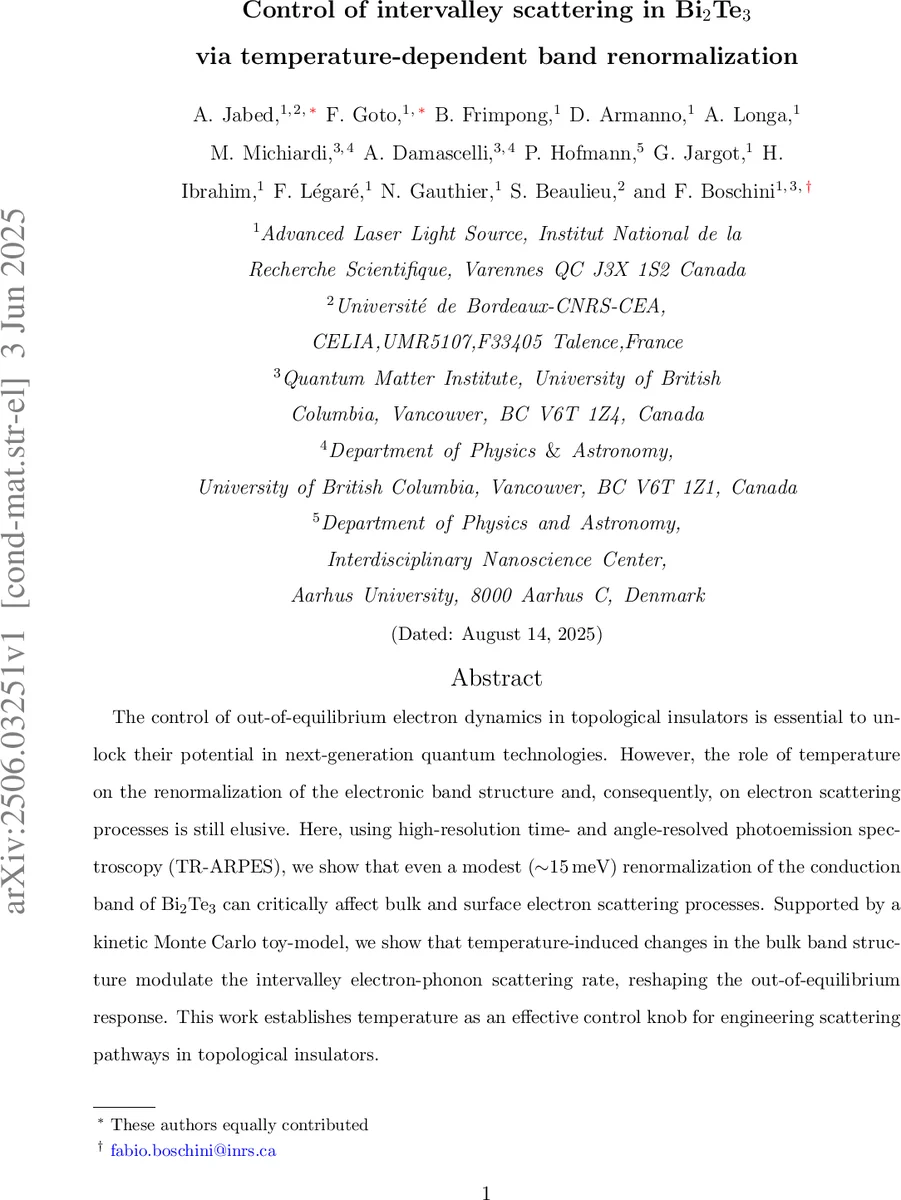

초록

TR‑ARPES와 KMC 시뮬레이션을 이용해 Bi₂Te₃의 전도대가 온도 상승에 따라 약 15 meV 이동함을 확인하였다. 이 미세한 밴드 재정규화가 Γ와 Q 간극자 사이의 전자‑포논 스캐터링을 크게 강화시켜, 비평형 전자 동역학을 온도에 따라 조절할 수 있음을 보여준다.

상세 분석

본 연구는 3차원 토폴로지 절연체 Bi₂Te₃에서 온도에 의한 전도대 재정규화가 간극자(e‑valley) 간 전자‑포논 상호작용에 미치는 영향을 정밀히 규명한다. 고해상도 시간‑각도분해광전자분광(TR‑ARPES) 실험에서 30 K에서 180 K까지 시료 온도를 변화시키며, 6 eV 프로브와 300 meV 펌프 펄스를 사용해 비점유 상태를 관찰하였다. 결과는 Γ점에서 전도대 최솟값이 약 16 meV 하강하고, 동시에 직접 밴드갭이 62 meV 감소함을 보여준다. 이러한 밴드 이동은 Q‑밸리(±0.15 Å⁻¹)와 Γ‑밸리 사이의 에너지·운동량 겹침을 증가시켜, 전자들이 Q‑밸리에서 Γ‑밸리로 전이하는 인터밸리 전자‑포논 스캐터링 경로를 크게 확장한다.

실험적으로는 초기 펌프 후 0.5 ps에 Q‑밸리와 Γ‑밸리 사이에 연속적인 전자 분포가 형성되고, Γ‑밸리 전자는 수 ps 내에 급격히 소멸하지만 Q‑밸리 전자는 수십 ps에 걸쳐 지속적인 강도 상승(‘intensity buildup’)을 보인다. 온도가 상승함에 따라 이 빌드업이 점차 억제되고, Γ‑밸리에서의 잔류 신호가 장시간 유지되는 현상이 관찰된다. 이는 인터밸리 스캐터링 효율이 온도에 따라 변한다는 직접적인 증거이다.

이러한 현상을 정량화하기 위해 저자들은 Kinetic Monte Carlo(KMC) 모델을 구축하였다. 모델은 실험에서 추출한 밴드 구조를 입력으로 하여, 전자‑포논 전이 확률을 페르미 골드룰에 기반한 Wᵢⱼ로 정의한다. 온도에 따라 Bose‑Einstein 분포 n(ω)와 포논 분산 ωᵢⱼ(q)·α·cos(πq) 를 조정함으로써, 30 K와 180 K에서의 전자 점유 확률 fᵢ(t)를 시뮬레이션한다. 결과는 실험에서 관찰된 스펙트럼 겹침(EDC Γ∩Q)과 강도 비(I_Γ/I_Q)의 온도 의존성을 정확히 재현한다. 특히, 180 K에서 Γ‑밸리로의 전자 전이가 촉진되어 Q‑밸리 강도가 감소하고, 이는 밴드 재정규화가 인터밸리 스캐터링 단계의 ‘phase space’를 확대함을 의미한다.

핵심 인사이트는 다음과 같다. (1) 10 meV 수준의 미세한 밴드 이동도 토폴로지 절연체의 비평형 전자 동역학에 결정적 영향을 미친다. (2) 온도는 전도대 최소점의 위치를 조절함으로써, 전자‑포논 인터밸리 전이 경로를 선택적으로 활성화하거나 억제할 수 있는 ‘조절 손잡이’ 역할을 한다. (3) KMC 기반의 간단한 토이 모델이 복잡한 실험 데이터를 정량적으로 설명할 수 있어, 향후 재료 설계 시 밴드 구조와 포논 스펙트럼을 동시에 고려한 시뮬레이션이 유용함을 시사한다. 이러한 결과는 스핀트로닉스, 광전류 발생, 양자 컴퓨팅 등 TI 기반 디바이스에서 비평형 전자 흐름을 온도와 밴드 엔지니어링으로 정밀 제어할 수 있는 새로운 전략을 제공한다.
