위상 민감 X 레이 고스트 이미징: 저용량·고해상도 혁신

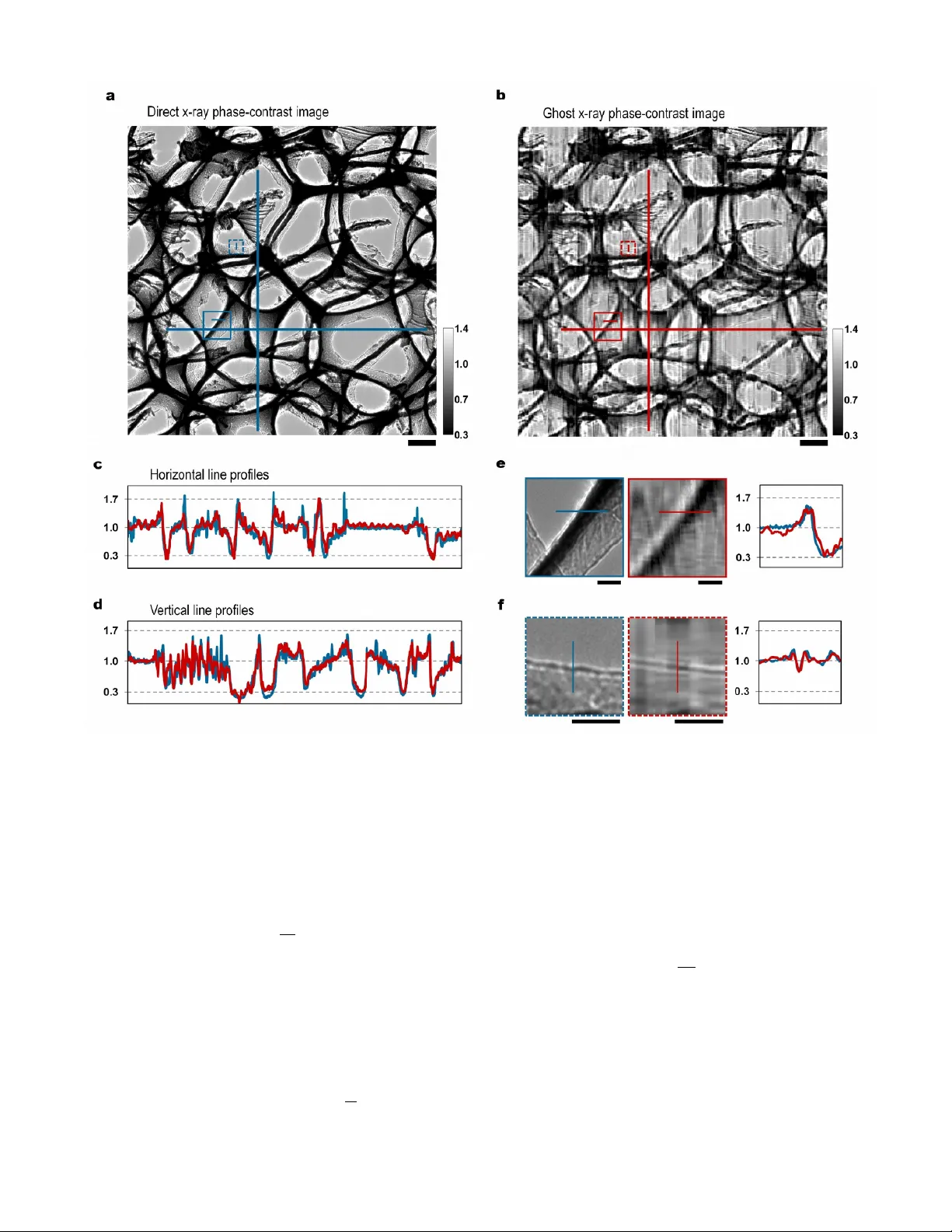

본 논문은 하드 X-레이를 이용한 위상대조 이미징과 고스트 이미징을 결합한 새로운 촬영 기법을 제안한다. 기존의 X-레이 위상대조 영상은 고해상도와 높은 감도를 제공하지만, 간접 검출기의 낮은 효율과 높은 방사선량이 문제점으로 남아 있었다. 반면, 고스트 이미징은 단일 픽셀 고효율 직접 검출기를 사용해 저선량·고해상도를 달성할 수 있으나, 현재까지는 흡수 대비만을 복원하는 한계가 있었다. 저자들은 이 두 기술의 장점을 동시에 활용하기 위해 ‘구조화된 검출(structured detection)’ 방식을 도입하였다. 전통적인 고스트 이미징은 마스크(또는 스펙클 생성 장치)를 시료 앞에 두고, 시료를 통과한 빔을 버킷(detector)으로 집계한다. 이 경우 버킷 신호는 시료의 전파에 의한 위상 변조가 사라지고, 오직 흡수(attenuation)만이 남는다. 저자들은 마스크와 시료의 순서를 바꾸어, 시료 뒤에 마스크를 배치함으로써 버킷 신호가 ˆT_M·ˆT_S·I_in 형태가 되게 하였다. 여기서 ˆT_S는 시료의 복소 전송 함수이며, 자유공간 전파 거리 R_S에 의해 위상대조 성분이 포함된다. 따라서 버킷 신호 자체가 위상 정보를 담게 되고, 이를 기존의 상관관계 기반 고스트 이미지 재구성 공식에 적용하면 위상대조 고스트 영상을 얻을 수 있다. 또한, 저자는 무작위 스펙클 대신 주기적 그레이팅을 사용해 거의 직교(near‑orthogonal)인 기반 패턴 집합을 만든다. 1D 그레이팅과 1D ‘메일박스’ 검출기(다중 라인 검출소)를 결합함으로써, N개의 패턴 수를 메일박스 수만큼 감소시키고, 해상도는 그레이팅 최소 선폭 w와 메일박스 높이 h에 독립적으로 조절 가능하게 한다. PSF(점 확산 함수) 계산을 통해 N = 10, l = 1 mm 조건에서 FWHM이 100 µm(=w)임을 확인했으며, 이는 그레이팅 선폭이 시스템 해상도를 제한한다는 것을 의미한다. 실험은 ESRF ID19 빔라인에서 수행되었다. 19 keV 핑크 빔을 이용해 알루미늄 라멜라가 포함된 스폰지 시료를 촬영하였다. 직접 2D 검출기로 얻은 프레넬 위상대조 이미지와, 고스트 이미지 재구성을 통해 얻은 위상대조 고스트 이미지를 비교한 결과, 두 이미지 모두 동일한 가장자리 프레넬 프린지와 위상 대비를 보여주었다. 수평·수직 프로파일 분석에서도 정량적 일치성을 확인했으며, 특히 수평 해상도가 100 µm, 수직 해상도가 6.5 µm인 비등방성 조건에서도 위상 대비가 명확히 드러났다. 이는 큰 픽셀(버킷) 검출기와 미세 그레이팅의 조합이 고해상도 위상 정보를 복원할 수 있음을 증명한다. 이 방법은 고에너지(>100 keV) X-레이에서도 직접 검출기의 양자 효율이 거의 100%에 달하는 CdTe와 같은 고Z 물질을 활용할 수 있어, 기존 간접 검출기 기반 시스템보다 방사선량을 크게 낮출 수 있다. 또한, 그레이팅 제조 기술이 이미 성숙해 있어 대면적, 마이크로미터 수준의 해상도를 갖는 실용적인 토모그래피 시스템으로 확장 가능하다. 저자들은 이 접근법이 Talbot 인터페러시, 스펙클 트래킹 등 다양한 위상대조 기법과도 결합될 수 있음을 제시하고, 중성자, 알파 입자, 뮤온 등 고해상도 검출기가 제한적인 다른 입자 빔에도 적용 가능함을 강조한다. 최종적으로, 구조화된 검출 방식을 이용한 위상대조 고스트 이미징은 기존 위상대조 X-레이 촬영의 해상도 한계를 넘어서면서도 저선량을 유지할 수 있는 새로운 패러다임을 제공한다.
