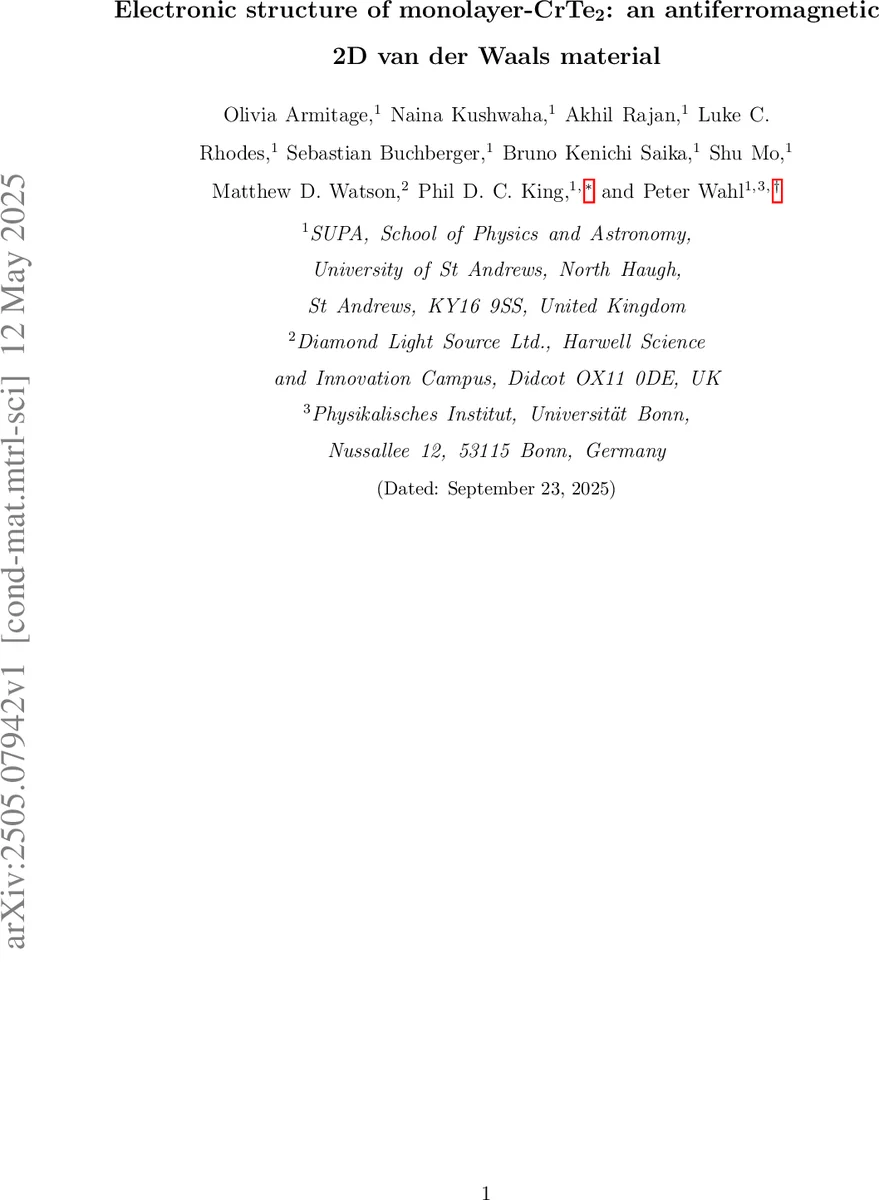

단층 CrTe₂의 반강자성 전자구조와 스핀트로닉스 가능성

초록

본 연구는 흑연 위에 성장한 단층 CrTe₂의 전자밴드와 자성구조를 ARPES와 STM 기반 QPI 기법으로 동시에 규명한다. DFT+U( U = 2.5 eV ) 계산이 실험과 일치함을 보이며, 지그재그(zz‑AFM) 반강자성 배열이 기본 상태임을 확인한다.

상세 분석

이 논문은 2차원(2D) 반강자성 물질인 CrTe₂ 단층의 전자구조와 자성기초를 정밀히 규명하기 위해, 동시다중 스케일 측정법을 체계적으로 적용한 점이 가장 큰 강점이다. 먼저 MBE 공정을 통해 고품질 CrTe₂ 단층을 흑연(HOPG) 기판 위에 성장시켰으며, RHEED와 STM을 이용해 격자상수(3.55 ± 0.15 Å)와 두께(≈1 nm)를 정확히 확인했다. STM 이미지에서 관찰된 지그재그(z‑zigzag) 및 스트립(줄무늬) 모양의 원자배열은 20 nm 정도의 도메인 크기를 가지며, 이는 이전 스핀편극 STM 연구와 일치하는 반강자성(zz‑AFM) 구조임을 시사한다.

전자구조는 ARPES와 QPI 두 축을 통해 다각도로 탐색하였다. ARPES에서 얻어진 Fermi면은 Γ점 주변에 내측 육각형과 삼각형 패턴, 그리고 외측 넓은 육각형을 보이며, K점 부근에 강한 강도 피크가 나타난다. 이러한 특징은 비자성(NM) 혹은 강자성(FM) 계산 결과와는 크게 다르다. 저자들은 DFT+U( U = 2.5 eV ) 기반으로 NM, FM, zz‑AFM 세 가지 자성배열에 대한 밴드구조를 계산하고, 특히 zz‑AFM 경우는 단위셀 확대와 Brillouin zone 축소로 인해 밴드가 복잡하게 접히지만, unfolded spectral function을 이용해 실험과 직접 비교할 수 있었다. 실험 데이터와 가장 일치한 것은 zz‑AFM 모델이며, 이는 전자상태가 주로 Te p‑오비탈에서 유래하고 Cr d‑오비탈은 U에 의해 Fermi면에서 멀어지기 때문이다.

QPI 분석에서는 실시간으로 단일 도메인 영역을 선택해 퀘이시 입자 간섭 패턴을 추출하였다. 푸리에 변환된 QPI 영상은 직사각형 대칭의 강한 스캐터링 벡터를 보여주며, 이는 zz‑AFM 단위셀의 계산된 연속 밀도상태(CLDOS)와 거의 일치한다. 특히 양의 스캐터링 포텐셜을 적용한 비자성 및 FM 모델에서는 실험과 전혀 다른 패턴이 나타나, QPI가 자성배열을 구분하는 강력한 도구임을 입증한다.

전반적으로, 이 연구는 (1) MBE와 원자 수준 STM을 통한 고품질 2D 자성체 성장, (2) ARPES와 QPI를 결합한 전자·자성 구조 동시 탐색, (3) DFT+U 계산을 통한 상관효과 정량화라는 세 축을 성공적으로 결합했다. 특히 U ≈ 2.5 eV가 Cr d‑전자를 적절히 억제해 실험과 일치시키는 점은, 2D 전이금속 칼코게나이드에서 전자상관이 밴드 구조에 미치는 영향을 명확히 보여준다. 이러한 접근법은 향후 2D 스핀트로닉스 디바이스 설계 시, 자성 상태와 전자전달 특성을 동시에 최적화하는 데 필수적인 지침을 제공한다.
