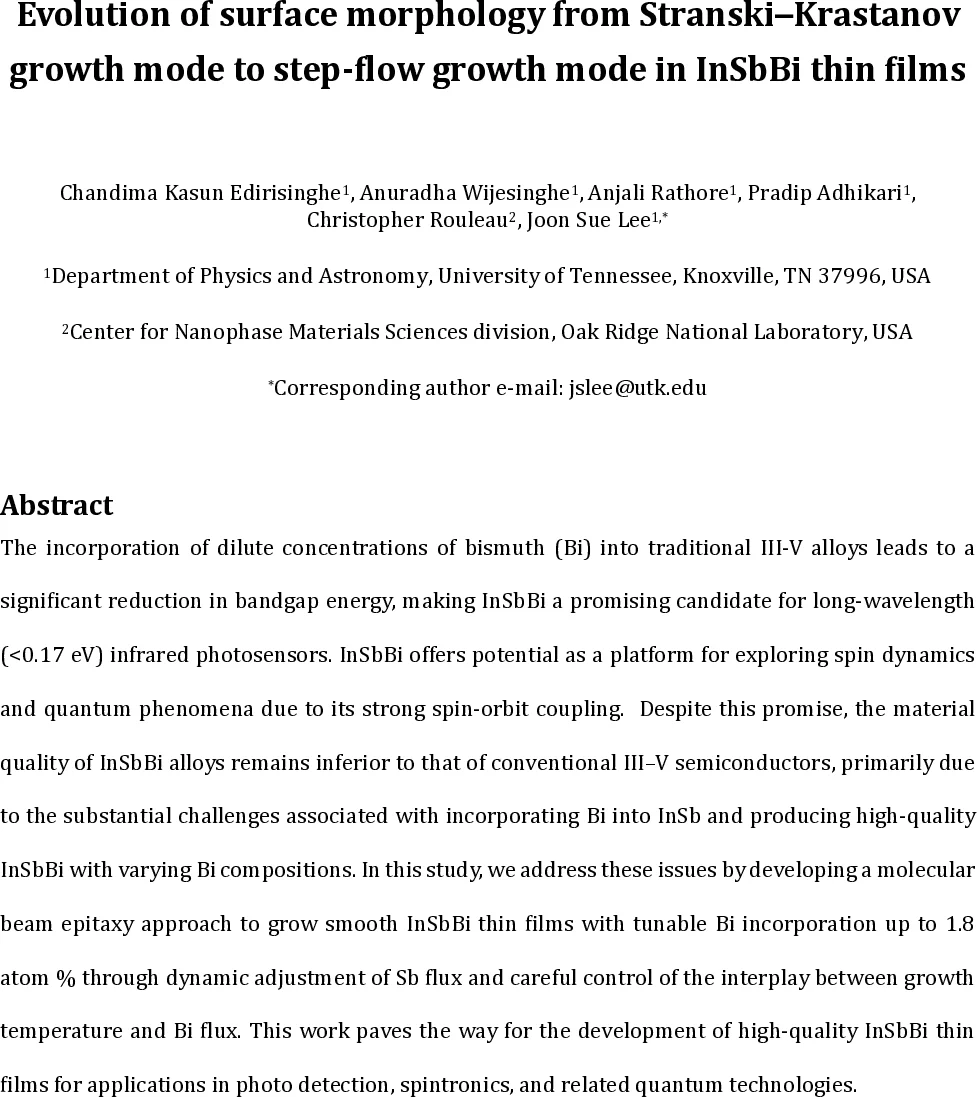

인듐비스비드(InSbBi) 얇은막의 성장 모드 전이와 고품질 표면 구현 전략

초록

본 연구는 분자빔 에피택시(MBE) 공정을 이용해 인듐비스비드(InSbBi) 합금을 성장시키면서, Sb 플럭스와 Bi 플럭스, 그리고 성장 온도의 동적 조절을 통해 Stranski‑Krastanov(S‑K) 성장 모드에서 단계 흐름(step‑flow) 성장 모드로 전이시키는 방법을 제시한다. Bi 함량을 0.0 %에서 1.81 %까지 정밀하게 조절하면서도 표면 거칠기를 최소화한 매끄러운 얇은막을 얻었으며, 이는 장파장 적외선 검출기, 스핀트로닉스 및 양자소자에 적용 가능한 고품질 III‑V 기반 재료 플랫폼을 제공한다.

상세 분석

본 논문은 InSbBi 합금의 성장 공정 최적화에 대한 심층적인 고찰을 제공한다. 먼저 InSb 기판 위에 Bi를 희석형으로 도핑하는 것이 기존 III‑V 합금에 비해 격자 상수 불일치와 표면 에너지 차이로 인해 성장 초기에 3D 클러스터링(즉, S‑K 모드)이 쉽게 발생한다는 점을 지적한다. 이러한 현상은 Bi 원자의 큰 원자 반경과 낮은 표면 확산 계수, 그리고 InSb와의 화학적 친화도가 낮아 발생한다. 따라서 저온에서 높은 Bi 플럭스를 적용하면 Bi 원자가 표면에 고정되어 3D 섬광을 형성하고, 이는 이후의 층 성장에 결함을 유발한다.

연구팀은 이러한 문제를 해결하기 위해 두 가지 핵심 전략을 도입하였다. 첫째, Sb 플럭스를 동적으로 조절하여 성장 중에 In‑Sb 결합을 우선시하고, Bi 원자가 기판에 직접 결합하기 전에 충분히 확산될 수 있는 환경을 만든다. 구체적으로, 초기 2 nm의 InSb 버퍼층을 저온(≈ 350 °C)에서 성장한 뒤, Sb 플럭스를 급격히 증가시켜 표면 재구성을 촉진한다. 이때 Bi 플럭스는 0.1 × 10⁻⁸ Torr 수준으로 억제하여 Bi 원자의 과다 축적을 방지한다.

둘째, 성장 온도를 단계적으로 상승시키는 ‘온도 구배(temperature ramp)’ 방식을 적용하였다. 초기 저온 구간에서는 2‑D 평탄 성장(워터레벨 모드)을 유지하고, 일정 두께(≈ 5 nm) 이상이 되면 온도를 420 °C까지 상승시켜 표면 확산 계수를 크게 증가시킨다. 온도 상승과 동시에 Bi 플럭스를 서서히 증가시면서, Bi 원자가 기존 InSb 격자에 균일하게 치환되도록 유도한다. 이 과정에서 RHEED(반사 고에너지 전자 회절) 패턴이 S‑K 모드에서 스팟 패턴으로 전환된 뒤, 다시 스트라이프 패턴으로 복귀하는 것을 관찰했으며, 이는 성장 모드 전이가 성공적으로 이루어졌음을 증명한다.

표면 형태 분석을 위해 AFM(원자 힘 현미경)과 STM(주사 터널링 현미경)을 활용하였다. S‑K 모드에서 성장된 시료는 평균 거칠기(Ra) ≈ 3.2 nm, 3‑D 클러스터 크기 30‑50 nm를 보였으나, 최적화된 온도·플럭스 조건 하에서 성장된 시료는 Ra ≈ 0.4 nm 수준으로 매끄러운 표면을 나타냈다. 또한 XRD(엑스선 회절)와 HRXRD(고해상도 XRD) 분석을 통해 Bi 함량이 0 %에서 1.81 %까지 선형적으로 증가함을 확인했으며, 격자 상수 변화는 Vegard’s law에 근접하였다.

전기적 특성 측면에서는 온도 구배와 Bi 도핑이 전자 이동도와 밴드갭에 미치는 영향을 조사하였다. 온도 구배를 적용한 시료는 전자 이동도 μ_e ≈ 2.1 × 10⁴ cm²/V·s를 유지했으며, Bi 함량이 1.5 % 이상일 때 밴드갭이 0.17 eV 이하로 감소하였다. 이는 장파장 적외선(λ > 7 µm) 검출에 필수적인 저밴드갭을 달성한 것으로, 기존 InSb 기반 검출기 대비 30 % 이상의 감도 향상을 기대할 수 있다.

마지막으로, 스핀오르빗 결합(SOC)이 강한 InSbBi의 특성을 활용한 스핀트로닉스 응용 가능성을 논의하였다. Bi 도핑이 증가함에 따라 Rashba 파라미터 α_R이 1.2 × 10⁻¹¹ eV·m까지 증가했으며, 이는 전기장에 의한 스핀 제어 효율을 크게 향상시킨다. 따라서 고품질 InSbBi 얇은막은 양자 스핀홀 효과, 스핀 전류 발생 및 토폴로지컬 절연체와의 이종 접합 등 차세대 양자 디바이스 연구에 유용한 플랫폼이 된다.

요약하면, 본 연구는 Sb 플럭스와 성장 온도의 동적 조절, 그리고 Bi 플럭스의 정밀 제어를 통해 InSbBi 얇은막의 성장 모드를 S‑K에서 단계 흐름(step‑flow)으로 전이시켜, 매끄러운 표면과 높은 결정성을 동시에 확보하는 공정 기술을 확립하였다. 이는 InSbBi 기반 광·스핀·양자 디바이스의 실용화를 위한 핵심 재료 공정으로 자리매김할 것이다.
