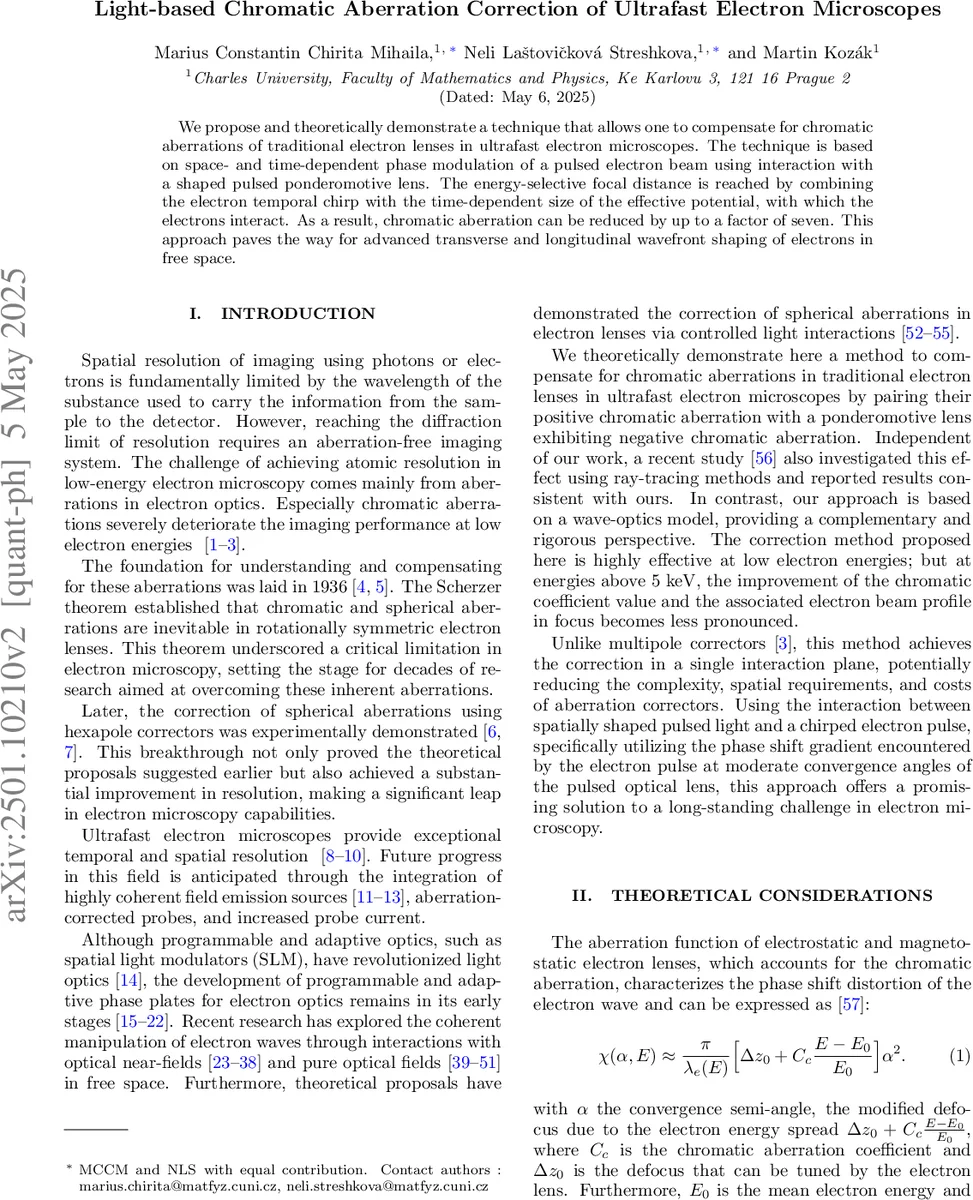

빛 기반 색수차 보정 초고속 전자 현미경

초록

본 논문은 펄스형 광학 펑크톤렌즈와 전자 펄스의 시간‑에너지 상관(칩프)을 이용해 전통적인 전자 렌즈의 색수차를 이론적으로 보정하는 방법을 제시한다. 공간·시간에 따라 변하는 펑크톤 위상 변조를 설계함으로써 색수차 계수를 최대 7배까지 감소시킬 수 있음을 보여준다.

상세 분석

이 연구는 초고속 전자 현미경(UEM)에서 저에너지 전자빔이 겪는 색수차를 광학적으로 보정하는 새로운 패러다임을 제시한다. 기존 전자 렌즈는 회전 대칭성에 의해 색수차와 구면수차가 불가피하게 발생한다는 Scherzer 정리에 기반해 설계되었으며, 다중극(corrector) 방식은 복잡한 구조와 높은 비용을 요구한다. 저자들은 전자 펄스가 갖는 시간‑에너지 상관, 즉 ‘칩프’를 활용해 전자 에너지 성분마다 서로 다른 시점에 광학 펑크톤렌즈와 상호작용하도록 설계한다. 펑크톤렌즈는 강한 펄스 레이저를 공간적으로 조형(SLM 이용)하여 전자와 반대 방향(‑z)으로 전파시키며, 레이저 강도 프로파일이 전자 에너지에 따라 선형적으로 변하는 유효 포텐셜을 만든다. 고에너지 전자는 더 강한 수렴 렌즈 효과를, 저에너지 전자는 더 약한 혹은 발산 효과를 경험하게 함으로써 전통적인 렌즈가 초래하는 에너지 의존 초점 이동을 상쇄한다.

수식적으로는 전자 파동의 색수차 위상 χ(α,E)와 펑크톤 위상 φ(x,y,E)를 합산한 총 위상 χ₀+φ가 에너지 E에 독립적이 되도록 설계한다. 이를 위해 저자들은 Zernike 다항식으로 레이저의 위상·강도 분포를 최적화하고, Bluestein 알고리즘을 이용해 고속으로 원하는 광학 모드를 생성한다. 두 가지 레이저 형태—vortex‑like와 Gaussian‑like—가 각각 수렴·발산형 펑크톤 위상을 제공하며, 실험적 파라미터(λ₀≈2060 nm, τ≈250 fs, NA≈0.14, 펄스 에너지 4–16 µJ)와 전자 펄스(τₑ≈1.2 ps, E₀≈1 keV, ΔE≈0.5 eV, α_max≈8 mrad) 조건을 가정한 시뮬레이션 결과, 색수차 계수 C_c가 8 mm에서 약 1.2 mm(≈7배 감소)까지 감소한다. 또한, 보정 후 전자 빔의 중심 피크 강도가 80 % 이상 유지되고 배경 잡음이 크게 억제되는 것을 확인했다.

핵심적인 기술적 통찰은 (1) 전자 펄스의 칩프와 레이저 펑크톤 위상의 동시 제어, (2) SLM 기반 광학 위상 설계로 단일 평면에서 부정적인 색수차를 구현, (3) 에너지 의존적인 비선형 위상 보정을 통해 전통적 다중극 보정기의 복잡성을 대폭 낮출 수 있다는 점이다. 이러한 접근은 저에너지(≤5 keV) 영역에서 특히 효과적이며, 고에너지에서는 보정 효율이 감소한다는 한계도 명시한다. 향후 실험 구현 시 레이저·전자 동기화 정밀도, SLM 해상도, 그리고 레이저 손상 임계값 등이 실용화의 관건이 될 것으로 예상된다.
