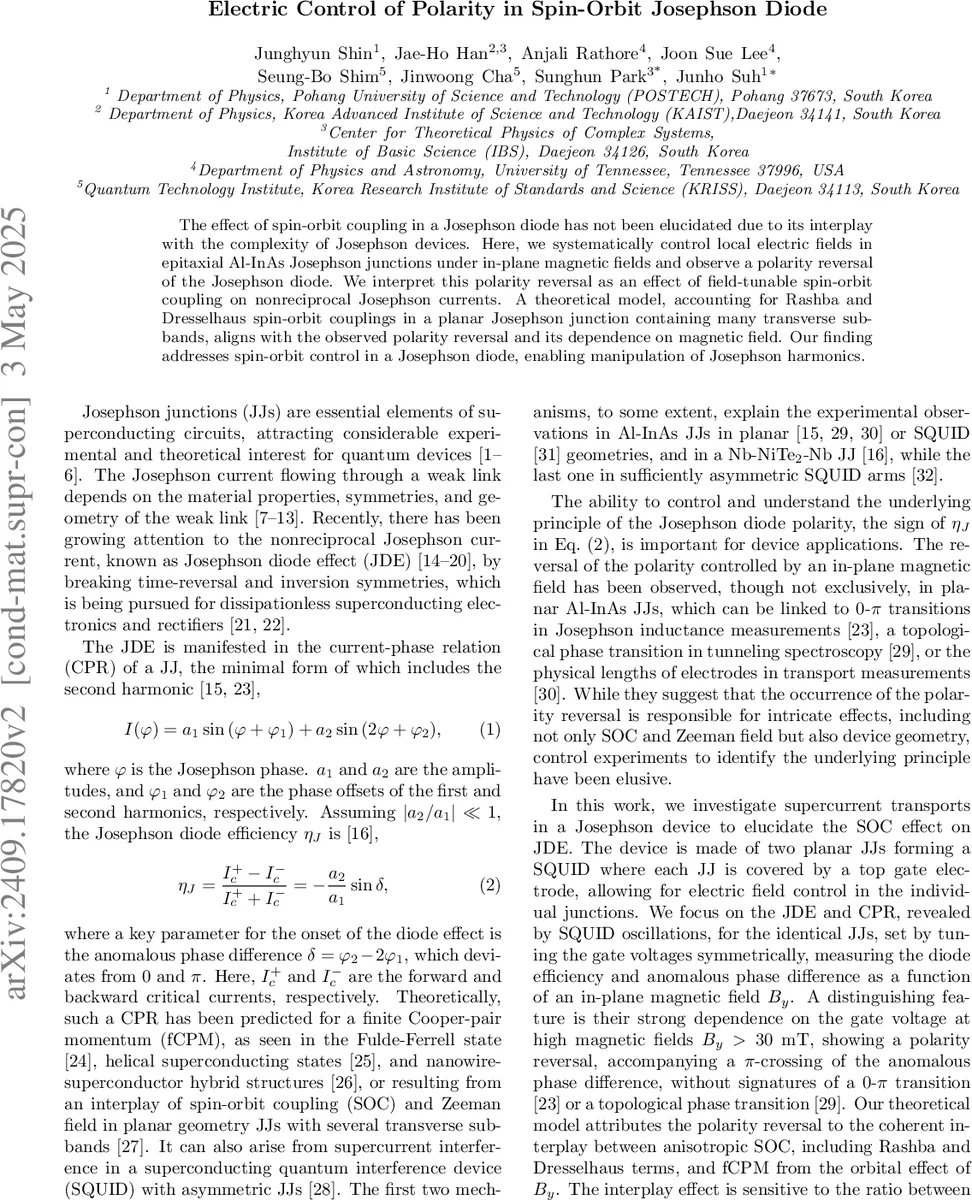

전기장으로 제어하는 스핀오빗 조셉슨 다이오드의 극성 전환

초록

본 연구는 에피택셜 Al‑InAs 평면 조셉슨 접합에 국소 전기장을 가해 스핀‑오빗 결합(SOC)을 전기적으로 조절하고, 인‑면 자기장 하에서 조셉슨 다이오드(JDE)의 극성이 반전되는 현상을 관찰하였다. Rashba와 Dresselhaus SOC를 포함한 다중 전도밴드 모델을 통해 전류‑위상 관계(CPR)의 1차·2차 고조파가 SOC와 자기장에 의해 어떻게 변조되는지를 정량적으로 설명하고, 전기장과 자기장의 조합으로 JDE의 효율과 비정상 위상 차(δ)를 자유롭게 전환할 수 있음을 입증하였다.

상세 분석

이 논문은 스핀‑오빗 결합이 조셉슨 다이오드(JDE)의 비대칭 전류 특성에 미치는 역할을 최초로 전기적으로 제어 가능한 실험적 플랫폼을 통해 규명한다. Al‑InAs 이종구조에서 100 nm 길이, 4.5 µm 폭의 평면 S‑N‑S 접합을 두 개 배열해 DC SQUID을 구성하고, 각 접합에 독립적인 상부 게이트 전압(Vg1, Vg2)을 인가함으로써 로컬 전기장을 조절한다. 인‑면 자기장(By) 를 0 ~ 200 mT 범위에서 가하면 시간역전 대칭이 깨지고, 동시에 전류‑위상 관계(I(φ))에 1차와 2차 고조파가 혼합된 형태(I = a₁sin(φ+φ₁)+a₂sin2(φ+φ₂))가 나타난다.

핵심 변수는 비정상 위상 차 δ = φ₂ − 2φ₁이며, δ가 0 ~ π 사이이면 JDE 효율 η = (I⁺_c − I⁻_c)/(I⁺_c + I⁻_c) 가 음, π ~ 2π 사이이면 양이 된다. 실험에서는 By≈33 mT 이하에서는 η가 선형적으로 증가하고, 55 mT를 넘으면 부호가 반전되는 ‘극성 전환’이 관찰된다. 이 현상은 단순한 0‑π 전이 혹은 토폴로지 전이와는 무관하며, 전류‑위상 관계에 두 번째 고조파가 크게 기여함을 의미한다.

이론 모델은 짧은 접합 한계에서 Rashba(α)와 Dresselhaus(β) SOC, 그리고 자기장에 의한 궤도 효과(전위 q = −πByd/Φ₀, 여기서 d는 2DEG 두께) 를 포함한다. SOC는 전기장에 의해 α가 변조 가능하고, β는 결정 구조에 고정된다. By가 존재하면 전자쌍은 유한 중심운동량 q를 얻게 되고, 이는 ‘유한 중심쌍 모멘텀(fCPM)’이라 불리는 효과를 만든다. fCPM은 낮은 By(< B_g≈33 mT) 구간에서 JDE를 지배하며, SOC가 없어도 η의 비선형 B‑dependence를 재현한다. 그러나 높은 By 구간에서는 SOC가 없으면 η가 포화(δ→π/2)하고 극성 전환이 일어나지 않는다. 반면, Rashba와 Dresselhaus가 동시에 존재하는 경우(특히 α≈β)에는 스핀‑분할 모드(SSM)가 강화되어 2차 고조파 φ₂가 크게 변하고, δ가 π를 넘어 2π까지 연장된다. 이로써 η가 부호를 바꾸는 극성 전환이 실현된다.

수치 시뮬레이션은 화학 퍼텐셜 μ, 투명도 τ, α, β 등을 실험 데이터에 맞게 조정해 B‑dependence를 정확히 재현한다. 특히 μ와 τ는 게이트 전압에 따라 변하는 전자밀도와 접합 투과성을 반영한다. 모델은 fCPM‑지배 영역에서는 I_avg가 By에 따라 절반으로 감소하는 현상을, SOC‑보강 영역에서는 η와 δ가 전기장에 민감하게 변함을 모두 설명한다.

결과적으로, 전기장에 의해 α를 조절함으로써 (Vg = 0 → −6 V) 높은 By 구간에서 η의 부호 전환을 억제하거나 강화할 수 있음을 보여준다. 이는 스핀‑오빗 결합이 조셉슨 회로의 비선형 전류 특성을 전기적으로 프로그래밍할 수 있는 새로운 조절 매커니즘을 제공한다는 점에서 의미가 크다. 향후 초전도 양자 회로, 비가역성 로직, 초전도성 정류기 등에 SOC‑제어 조셉슨 다이오드가 핵심 소자 후보가 될 수 있다.
