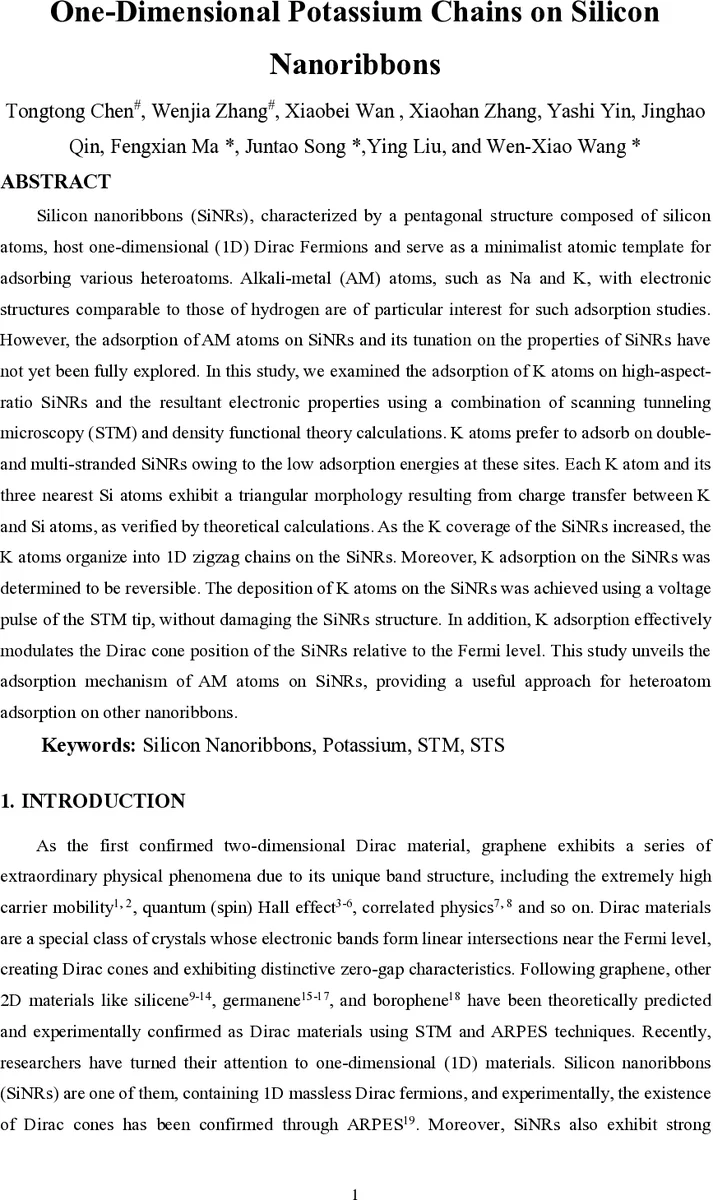

실리콘 나노리본에 형성된 일차원 칼륨 사슬의 구조와 전자특성

초록

실리콘 나노리본(SiNR) 위에 칼륨(K) 원자를 흡착시켜, 이들이 이중·다중 가닥 SiNR에 선택적으로 결합하고 1차원 지그재그 사슬을 형성함을 STM과 DFT로 확인하였다. K 흡착은 가역적이며 전하 전달에 의해 Dirac 점이 Fermi 레벨 아래로 이동하는 전자 도핑 효과를 나타낸다.

상세 분석

본 연구는 고해상도 주사터널링 현미경(STM)과 전자밀도함수이론(DFT) 계산을 결합하여, 실리콘 나노리본(SiNR) 위에 알칼리 금속인 칼륨(K) 원자의 흡착 메커니즘을 정밀히 규명하였다. SiNR은 Ag(110) 기판 위에 펜타곤 구조를 갖는 1차원 Dirac 페르미온을 보유한 나노리본으로, 단일(SNR), 이중(DNR), 삼중(TNR) 가닥 형태로 폭이 0.8 nm, 1.6 nm, 2.4 nm로 구분된다. K 원자는 실험적으로 DNR과 TNR 사이의 중간 부위에 우선적으로 흡착하며, 이는 DFT 계산에서 해당 부위(사이트 3)의 흡착 에너지가 –3.50 eV로 가장 낮은 값임을 통해 이론적으로 뒷받침된다. 흡착된 K 원자는 주변 3개의 Si 원자와 삼각형 형태를 이루며, 전하 전달에 의해 K는 전자를 잃고 Si는 전자를 얻는 전이온성 상호작용이 발생한다. 전하 밀도 차이 지도는 K 원자 주변에 전자 결핍(녹색)과 전자 풍부(노란색) 영역이 명확히 구분되어, K→Si 전자 전달이 실질적으로 일어남을 시각화한다.

K 원자의 커버리지를 증가시킬수록 STM 이미지에서 개별 점 형태에서 1차원 지그재그 사슬 구조로 전이하는 현상이 관찰된다. 이는 K 원자 간의 인접 거리와 표면 전위 차이에 의해 자발적으로 배열되는 현상으로, 저온(150 K)에서 더 높은 커버리지를 달성할 수 있다. 또한 STM 팁에 전압 펄스를 가함으로써 K 원자의 위치를 전환하거나 완전히 탈착시킬 수 있음을 확인했으며, 이 과정에서 SiNR의 원자 구조는 손상되지 않아 물리적 흡착이 가역적임을 증명하였다.

전기적 특성 측면에서, STS 스펙트럼은 SiNR의 Dirac 점이 약 –0.2 eV 정도 Fermi 레벨 아래에 위치함을 보여준다. K 흡착이 진행될수록 전하 전달에 의해 Dirac 점이 더욱 아래로 이동하며, 이는 전자 도핑 효과와 동일시될 수 있다. 따라서 K 흡착은 SiNR의 전자 밴드 구조를 정밀하게 조절하는 수단이 된다.

본 논문의 주요 기여는 다음과 같다. 첫째, SiNR이라는 1차원 Dirac 물질에 알칼리 금속을 선택적으로 흡착시킬 수 있는 최적의 부위를 실험·이론적으로 규명하였다. 둘째, K 원자가 형성하는 1차원 지그재그 사슬이 전자 구조를 어떻게 변형시키는지를 전자 밀도와 STS 데이터를 통해 입증하였다. 셋째, STM 팁 펄스를 이용한 K 원자 위치 제어와 탈착이 가능함을 보여, 향후 나노스케일 전자소자나 에너지 저장 시스템에서 가역적 도핑 매개체로 활용될 가능성을 제시하였다.
