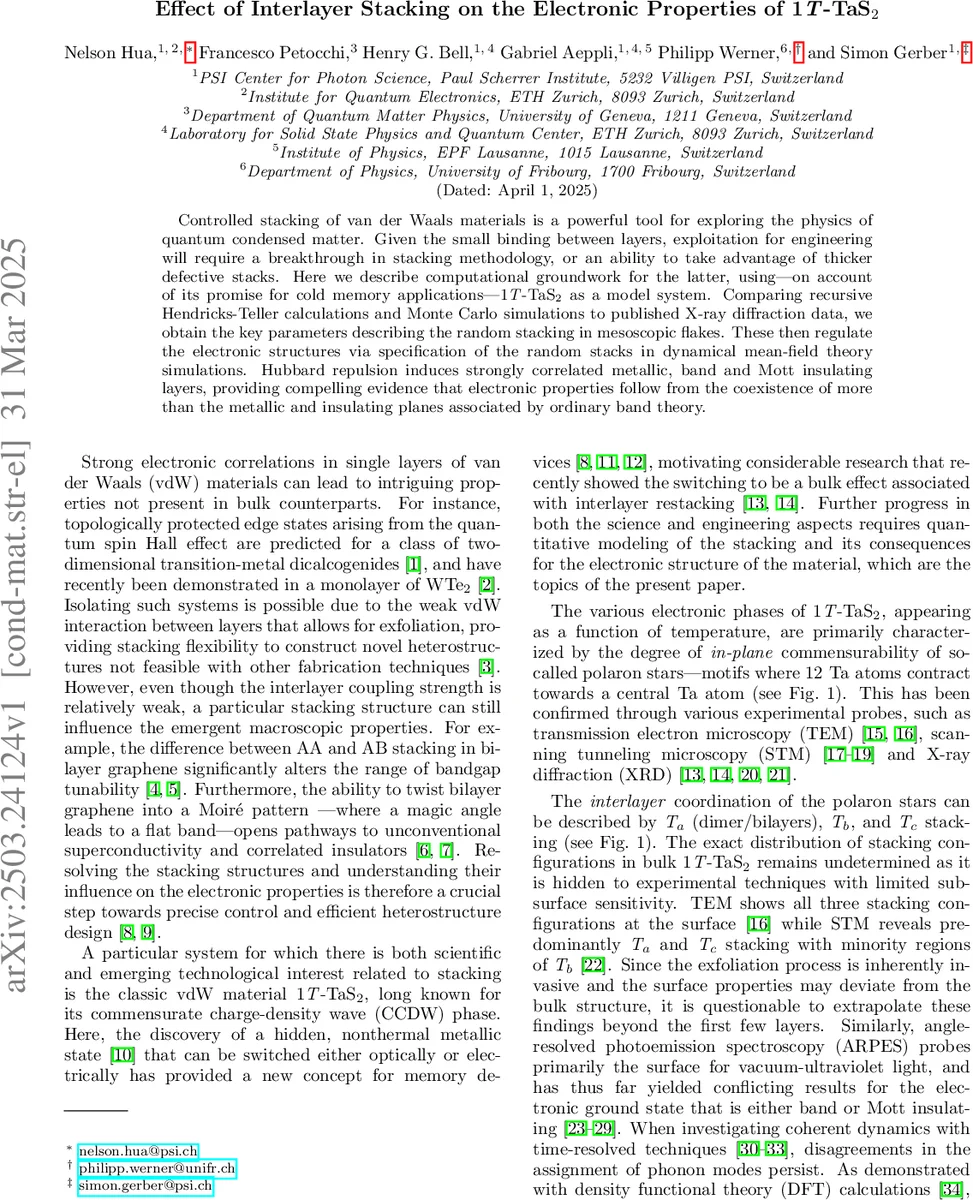

1T‑TaS₂ 층간 스태킹이 전자 구조에 미치는 결정적 영향

초록

본 논문은 1T‑TaS₂의 무질서한 층간 스태킹을 Hendricks‑Teller 모델과 Monte Carlo 시뮬레이션으로 정량화하고, 이를 기반으로 DMFT 계산을 수행해 금속, 밴드 절연, 그리고 강하게 상관된 Mott 절연 층이 공존함을 보인다. X‑ray 회절 데이터와의 비교를 통해 T_c 스태킹이 주를 이루며, T_a‑다이머와 단일층이 약 2:1 비율로 존재한다는 결론을 도출한다.

상세 분석

이 연구는 1T‑TaS₂의 저온 CCDW(Commensurate Charge‑Density‑Wave) 상태에서 층간 스태킹이 전자 상관성에 미치는 영향을 체계적으로 규명한다. 먼저 저자들은 기존 X‑ray 회절 실험에서 관찰된 l‑축(반복 격자 단위) 브래그 피크의 비대칭성과 반정렬(dimer) 피크를 해석하기 위해 Hendricks‑Teller(HT) 모델의 재귀 변형과 Monte Carlo(MC) 시뮬레이션을 적용하였다. HT 모델은 1차원 무작위 스택을 기술하는 전통적인 방법으로, 전이 행렬 T_ij(𝑄)와 정규화 계수 g_i를 이용해 스택 확률 p_a(T_a‑다이머), p_b, p_c(각각 T_b, T_c 스택) 등을 파라미터화한다. MC 시뮬레이션은 N≈100층(≈60 nm 두께)까지의 스택을 직접 생성해 구조인자 F(𝑄)를 계산하고, 실험 데이터와의 최적 매칭을 통해 p_a≈0.23, 즉 다이머층 2개당 단일층 1개의 비율을 추정한다. 이는 l≈15 r.l.u. 피크가 나타나는 원인을 설명하며, T_c 스택이 주된 배경임을 확인한다.

다음 단계에서는 이러한 실험 기반 스택 구성을 바탕으로 다이내믹 평균장 이론(DMFT)을 수행하였다. 저자들은 각 폴라론 스타(12 Ta 원자가 수축된 구조)의 중심 Ta 원자에 d_{z²} 궤도를 할당하고, 단일 궤도 tight‑binding Hamiltonian H를 구축했다. 층간 전이 파라미터 t_v는 DFT 계산을 통해 T_a와 T_c 스택에 대해 각각 추정했으며, Hubbard U=0.2 eV를 도입해 전자‑전자 상관을 포함시켰다. DMFT 결과는 다이머층(T_a)은 비상관적 밴드 절연성을 보이는 반면, T_c 스택에 의해 연결된 단일층은 두 가지 전자상태를 나타낸다. 인접한 다이머와 단일층 사이에서는 강하게 상관된 금속 상태가, 연속된 단일층에서는 Mott 절연 상태가 나타났다. 이는 층간 스택이 전자 이동성을 조절하는 핵심 메커니즘임을 의미한다.

스펙트럼 분석에서는 레이어별 밀도 상태(DOS)와 스펙트럴 함수 A_n(ω)를 제시했으며, 비상관 계산에서는 약 0.4 eV의 하이브리드화 갭이 이미 존재함을 확인했다. 그러나 U를 포함한 DMFT에서는 Mott 절연층에서 저주파수 자기에너지의 발산이 관찰돼 강한 상관성을 입증했다. 전체 20층 시스템을 평균한 스펙트럴 함수 A(ω)는 비상관 경우의 퀘이시 입자 피크가 억제되고, U를 포함하면 약 0.4 eV의 절연 갭이 형성되지만, Fermi 레벨 근처에 여전히 유한한 스펙트럴 가중치가 남아 있다. 이는 금속층이 존재함을 의미한다.

결론적으로, 저자들은 (1) X‑ray 회절 데이터와 HT/MC 모델을 결합해 1T‑TaS₂의 무작위 스택 확률을 정량화, (2) DMFT를 통해 스택에 따른 전자 상관성 및 절연·금속 전이 메커니즘을 밝힘으로써, 기존의 “단일 밴드 절연” 혹은 “전통적 Mott 절연” 논쟁을 넘어, 다층 구조에서 금속·밴드·Mott 절연이 공존하는 복합적인 전자상태를 제시한다. 이는 차세대 저온 메모리 소자 설계와, 잠재적인 양자 스핀 액체(QSL) 호스트 탐색에 중요한 실마리를 제공한다.
