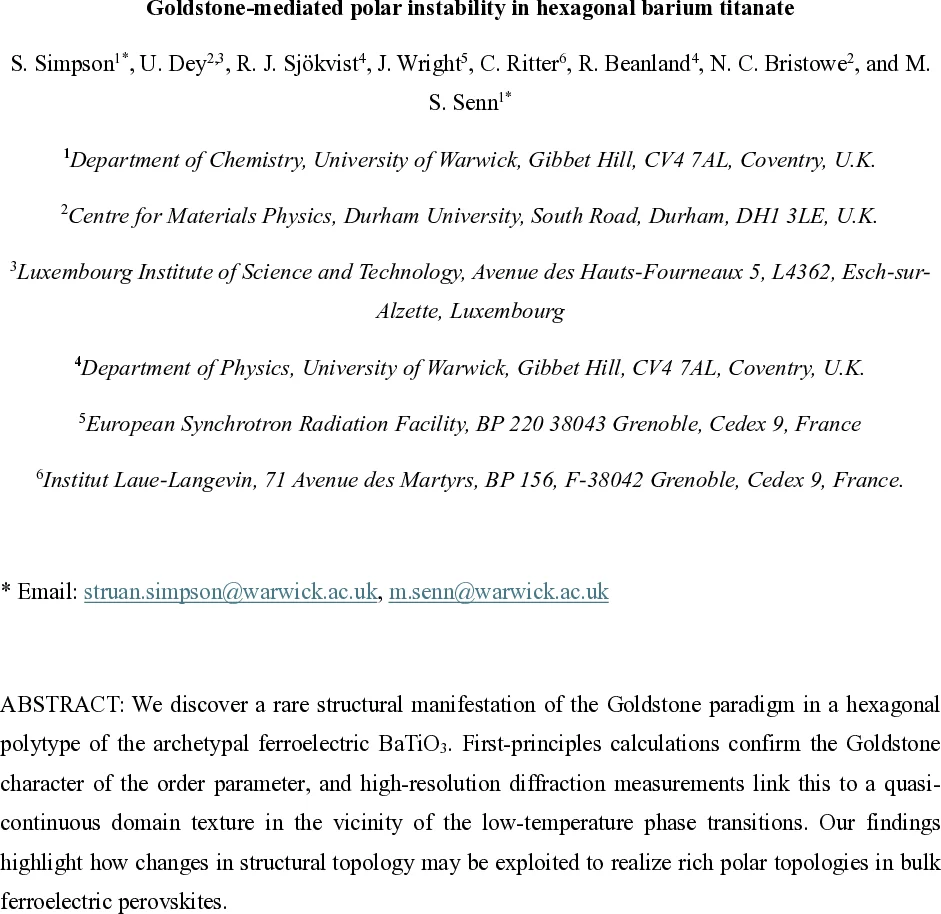

헥사곤 바륨 타이타네이트의 골드스톤 매개 극성 불안정성

초록

연구팀은 6층 헥사곤 구조를 가진 BaTiO₃(6H‑BaTiO₃)에서 골드스톤 모드가 나타나며, 이는 연속적인 U(1) 대칭을 가진 극성 순서 매개변수를 만든다는 것을 DFT와 고해상도 회절 실험으로 입증했다. 구조 토폴로지의 변화가 2차원 평면에 극성 상호작용을 제한하고, 저온 전이 근처에서 준연속적인 도메인 텍스처를 형성한다는 점을 강조한다.

상세 분석

본 논문은 전통적인 3C‑BaTiO₃에서 관찰되는 2차 전자‑정공(Jahn‑Teller) 불안정성을 6H 폴리타입으로 전이시켰을 때, 구조적 토폴로지의 변형이 골드스톤‑유사 모드를 유도한다는 점을 핵심으로 한다. 저자들은 그룹 이론을 통해 P6₃/mmc 상위 구조에서 Γ₅⁻ 불변표현이 안티폴라 티타늄(Ti) 변위를 담당하고, 이 변위가 (η₁, η₂) 형태의 2차원 순서 매개변수를 형성함을 밝혀냈다. Landau 자유에너지 전개에 포함된 4차 항 F ∼ 3η₁²η₂η₃ − η₂³η₃는 Γ₂⁻(극성) 모드와의 상호작용을 통해 특정 OPD(순서 매개변수 방향)에서만 극성이 활성화되도록 한다.

DFT 계산으로 얻은 포텐셜 에너지 표면은 “멕시코 모자” 형태를 보이며, 브림 부분의 에너지 장벽이 0.02 meV/f.u. 이하로 거의 사라진다. 이는 U(1) 연속 대칭을 의미하며, 골드스톤 보손이 존재함을 직접적으로 증명한다. 실험적으로는 고해상도 싱크로트론 X‑ray 회절(S‑XRD)과 중성자 회절(NPD)으로 저온(10 K) 구조를 정밀히 분석했으며, Cmc2₁ 구조가 최저 에너지 상태임을 확인했다. 그러나 전통적인 리트베르트 정밀 분석만으로는 Cmc2₁와 P2₁ 사이를 구분하기 어려워, Γ₅⁺(변형) 모드를 “가상의 2차원 순서 매개변수”(ρ, φ)로 매핑하여 도메인 전이를 추적했다.

3D‑XRD를 이용한 개별 입자 측정에서는 150 K에서 C222₁, Cmc2₁, P2₁ 도메인이 마이크로미터 규모로 혼재하고, 도메인 경계가 곡률을 가지며 낮은 에너지 장벽을 시사한다. 온도가 낮아질수록 (특히 Tc ≈ 70 K 근처) Γ₅⁺ 변형의 φ 분포가 고대칭 방향(0°, 120°, 240°)에 집중되지만, 전이 전후로는 넓은 각도 범위(≈ 10°–25°)로 퍼져 연속적인 OPD 회전이 가능함을 보여준다. 이는 전통적인 3C‑BaTiO₃에서 관찰되는 이산적인 <111>c 방향 극성과는 대조적이며, 6H 구조에서는 극성 상호작용이 2차원 평면에 제한돼 연속적인 회전 자유도가 보존된다.

또한 저자들은 4H, 8H, 10H 등 다른 헥사곤 폴리타입에서도 Γ₅⁻ 모드가 불안정함을 DFT와 포논 계산으로 확인했으며, 에너지 차이가 미미해 골드스톤‑유사 모드가 일반적인 현상임을 제시한다. 이러한 구조적 토폴로지 변형은 외부 조성 불순물 없이도 복잡한 극성 토폴로지를 설계할 수 있는 새로운 전략을 제공한다.
