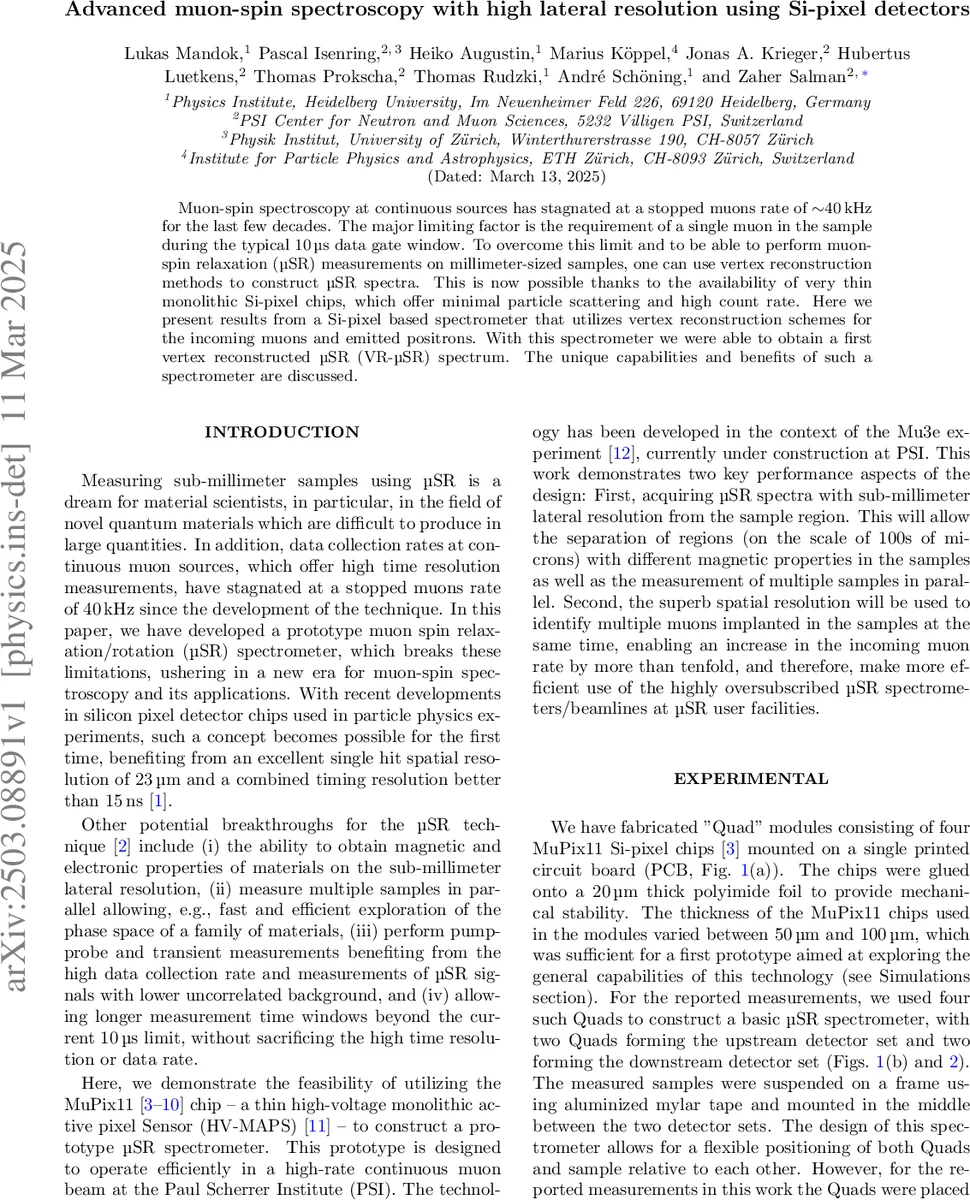

고해상도 실리콘 픽셀 검출기로 구현한 정점 재구성 뮤온 스핀 분광법

초록

연속 뮤온 빔에서 기존에 40 kHz 수준으로 정체돼 있던 정지 뮤온 속도를, 얇은 HV‑MAPS 기반 Si‑픽셀 칩(MuPix11)을 이용해 정점 재구성(Vertex Reconstruction) 기법과 결합함으로써 10배 이상 향상시켰다. 2 mm 이하의 측면 해상도로 밀리미터 이하 샘플을 직접 조사할 수 있으며, 기존 GPS 스펙트로미터와 동일한 프리시전의 프리세션 신호를 짧은 측정 시간(≈35 s)에도 재현하였다.

상세 분석

본 논문은 연속 뮤온 소스에서 뮤온‑스핀 분광(μSR) 실험이 10 µs 데이터 게이트와 단일 뮤온 제한으로 인해 정지 뮤온 속도가 40 kHz 수준에 머물러 왔던 문제를 근본적으로 해결하고자 한다. 핵심 아이디어는 얇은 고전압 모노리식 액티브 픽셀 센서(HV‑MAPS)인 MuPix11 칩을 활용해 입사 뮤온과 방출된 양전자를 각각 23 µm 공간 해상도와 15 ns 이하 타이밍 정밀도로 기록하고, 이를 기반으로 입사‑방출 트랙을 선형 외삽하여 샘플 내부에서의 정점(충돌점)을 재구성하는 것이다.

실험 장치는 4개의 MuPix11 칩을 1 cm² 크기의 “Quad” 모듈로 조립하고, 상·하 2세트씩 배치해 총 4개의 검출 레이어를 구성한다. 레이어 간 거리는 각각 ±10 mm, ±30 mm(총 20 mm)로 설정했으며, 이는 시뮬레이션 결과 δµ(입사 뮤온 정점 오차)가 0.5 mm 이하가 되도록 최적화된 값이다. GEANT4 기반 musrSim 시뮬레이션을 통해 두께 50 µm 실리콘과 20 µm 폴리이미드 포일을 통과할 때 발생하는 다중 쿠론 산란을 정량화했으며, 레이어 간 거리가 증가할수록 δµ가 선형적으로 0.02 mm/mm 비율로 커지는 것을 확인했다.

데이터 처리 흐름은 MuPix11이 제공하는 (x, y, t) 히트 스트림을 Corryvreckan 프레임워크로 필터링해 유효 히트(뮤온‑샘플 충돌, 양전자‑샘플 방출)만 추출하고, 동일 타임스탬프를 갖는 레이어 1·2(또는 3·4) 히트를 쌍으로 묶어 트랙릿을 만든다. 입사 뮤온 트랙은 빔 콜리메이터 중심(반경 2 mm) 내 히트만 선택해 샘플 평면(z=0)으로 외삽하고, 13 µs 데이터 게이트 내에서 동일 위치(거리 매치 d_match)에서 방출 양전자 트랙이 발견되면 시간 차 Δt를 히스토그램에 기록한다. 이 간단한 매칭 알고리즘에도 불구하고, 40 kHz 뮤온 플럭스에서 1 mm 이내에 두 뮤온이 동시에 착지할 확률이 0.6 %에 불과함을 이용해 거의 중복 없이 1:1 매칭을 달성했다.

실험 결과는 영구자석(≈6.3 mT) 아래 알루미늄 원판을 측정했을 때, 기존 GPS 스펙트로미터와 동일한 프리시전(주파수 0.85 MHz, 감쇠율 0.32 µs⁻¹)의 프리세션 신호를 35 s 측정으로 재현함을 보여준다. 특히 배경 B 파라미터가 거의 0에 가까워 데이터 윈도우를 10 µs 이상으로 연장해도 신호‑대‑배경 비율이 유지되는 장점을 확인했다.

또한, 은판에 다양한 절단 구멍을 만든 샘플을 이용해 정점 재구성의 측면 해상도를 검증하였다. d_match를 0.3 mm, 0.5 mm, 1.0 mm로 변화시켰을 때, 0.6 mm 수준의 미세 구조를 명확히 구분할 수 있었으며, 정점 분포의 FWHM은 실제 피처 폭보다 약 0.4 mm 정도 과대평가되는 것으로 나타났다. 이는 현재 40 kHz 플럭스에서 d_match를 1 mm까지 확대해도 충분한 이벤트 수를 확보할 수 있음을 의미한다. 향후 플럭스를 10배 이상 높이면 d_match를 더 작게 설정해 개별 뮤온을 더 정밀히 구분해야 할 것으로 예상된다.

결론적으로, 얇은 HV‑MAPS 기반 Si‑픽셀 검출기를 이용한 정점 재구성 μSR은 (1) 샘플 크기 제한을 1 mm 이하로 축소, (2) 다중 샘플 동시 측정, (3) 데이터 윈도우 연장 및 높은 데이터 레이트 유지, (4) 배경 최소화라는 네 가지 핵심 혁신을 제공한다. 현재는 공기 중에서 동작하고 외부 자기장을 적용할 수 없는 제약이 있지만, 진공 환경에서 크라이오스탯을 결합하고 3‑레이어 구성을 도입하면 상용 μSR 시설에서도 완전한 기능을 구현할 수 있을 것으로 기대된다.
