스트레인으로 조절되는 라나이트 옥사이드의 페르미면 재구성과 스핀 플럭투에이션 강화

초록

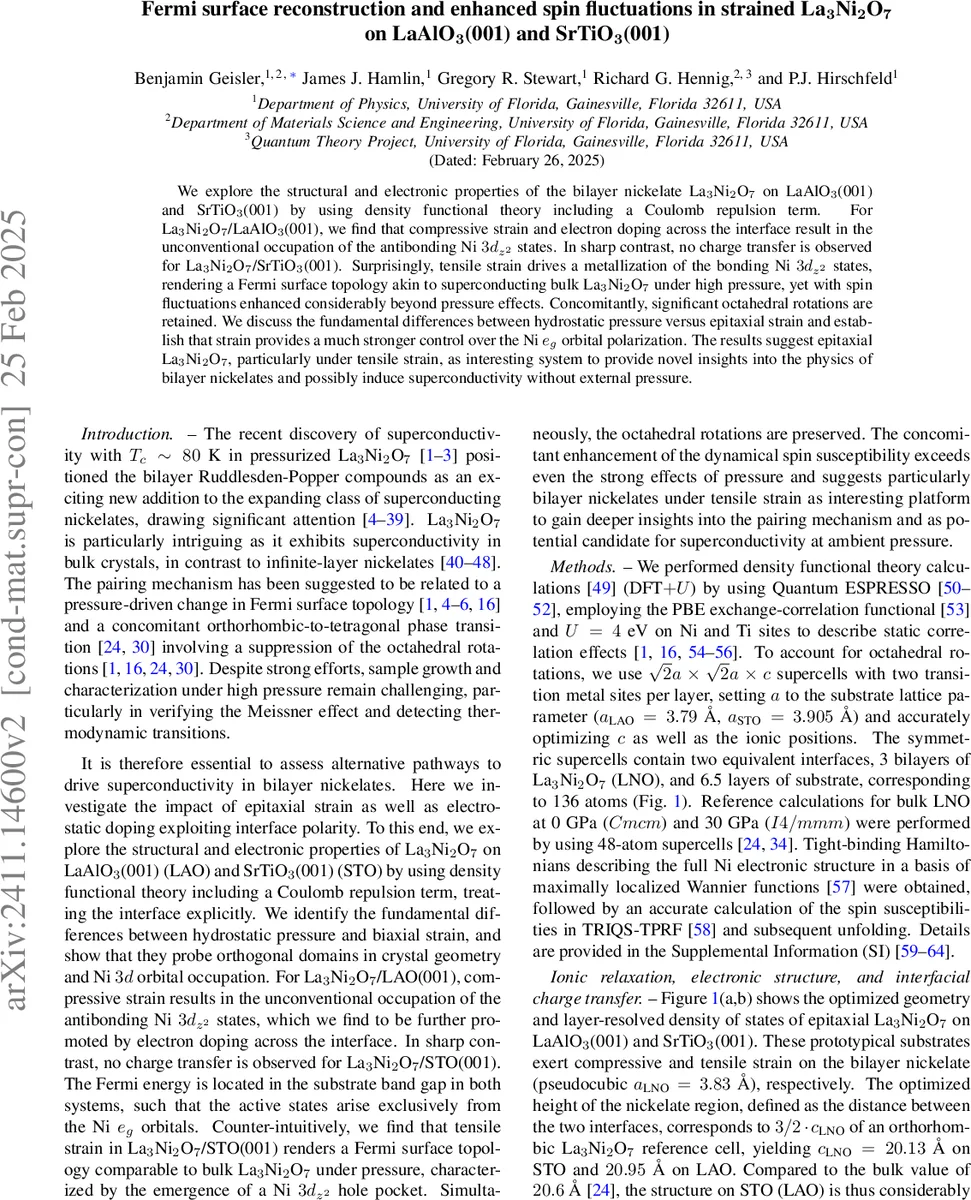

본 연구는 DFT+U 계산을 통해 La₃Ni₂O₇ 이중층을 LaAlO₃(001)와 SrTiO₃(001) 기판 위에 성장시켰을 때, 압축·인장 스트레인이 각각 Ni 3d e_g 궤도 점유와 전하 이동에 미치는 영향을 분석한다. 압축 스트레인과 LAO의 전하극성은 반결합 dz² 상태를 비정상적으로 채우게 하고, 인장 스트레인과 STO는 결합 dz² 상태를 금속화시켜 고압에서 관찰된 초전도성 페르미면과 유사한 토폴로지를 만든다. 또한 스트레인에 의해 스핀 동역학적 감수성이 압력보다 크게 향상됨을 확인하였다.

상세 분석

본 논문은 이중층 라나이트 옥사이드 La₃Ni₂O₇(LNO)의 구조·전자 특성을 기판에 의한 이방성 스트레인과 인터페이스 전하 전이를 동시에 고려한 DFT+U( U = 4 eV) 계산으로 정밀히 탐구한다. LAO(001) 기판은 a = 3.79 Å의 압축 스트레인을 제공하고, 전하극성(LaO⁺/AlO₂⁻)으로 인해 단위 셀당 ½ 전자를 LNO에 주입한다. 이 결과 Ni 3d dz²의 반결합(antibonding) 밴드가 Γ점 근처에 내려와 부분적으로 점유되며, 이는 전통적인 압축에 의한 고압(LNO 30 GPa)에서는 전혀 나타나지 않는다. 반면 STO(001) 기판(a = 3.905 Å)은 인장 스트레인을 가하고 전하중성이므로 전하 이동이 없으며, NiO₆ 옥타헤드의 z축 Ni–O 결합이 수축(≈4.01 Å)하면서 결합(d bonding) dz² 밴드가 Fermi 레벨에 닿아 금속화된다. 이때 형성되는 γ‑홀 포켓은 고압 초전도체에서 보고된 Fermi‑surface 재구성과 일치한다.

스핀 동역학적 감수성 χ(q,ω)는 TRIQS‑TPRF 기반의 다중 궤도 모델을 이용해 계산했으며, 인장‑스트레인 STO 시스템에서 압력(30 GPa) 대비 약 30 % 이상 강화된 스핀 플럭투에이션을 보였다. 이는 옥타헤드 회전(Glazer 패턴)이 압축 스트레인에서도 유지되는 반면, 스트레인에 의해 e_g 궤도 편극( dz² – dx²‑y² )이 압력보다 훨씬 넓은 범위(≈8 %~21 %)로 조절됨을 의미한다. 즉, a축을 고정하고 c축을 자유롭게 최적화하는 에피택셜 스트레인은 구조적·전자적 자유도를 압력과 직교하는 새로운 차원으로 확장한다.

이러한 결과는 (i) LAO/압축‑LNO에서 전하 주입에 의한 반결합 dz² 점유, (ii) STO/인장‑LNO에서 결합 dz² 금속화 및 γ‑포켓 형성, (iii) 스트레인에 의한 옥타헤드 회전 보존, (iv) 스핀 플럭투에이션의 압력 초과 강화라는 네 가지 핵심 메커니즘을 제시한다. 따라서 적절한 인장 스트레인을 가한 에피택셜 LNO는 외부 고압 없이도 초전도성 전이 온도(Tc)를 80 K 수준으로 끌어올릴 가능성을 제공한다.
